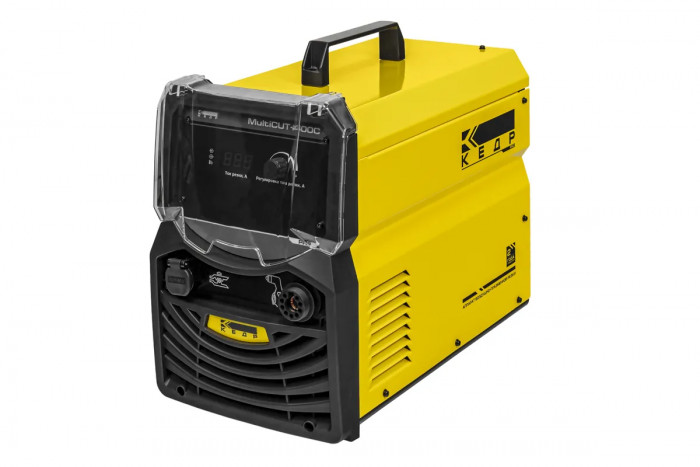

Аппарат плазменной резки КЕДР MultiCUT-400C (встроенный компрессор, 220В, 15-40А, 12 мм)

Аппарат плазменной резки КЕДР MultiCUT-400C рассчитан на воздушно-плазменную резку токопроводящих металлов в условиях цеха, сервисного участка и выездных монтажно-ремонтных работ. Установка работает в режиме резки CUT, подключается к однофазной сети 220 В и оснащена встроенным компрессором, что упрощает запуск на объекте без отдельной пневмолинии. Модель подходит для раскроя углеродистой и нержавеющей стали, алюминия, меди, чугуна и других цветных металлов, где важны мобильность, стабильная дуга и чистый рез до 15 мм.

Как мы поставляем

Поставляем промышленное и профессиональное сварочное оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производств, подрядных организаций, сервисных служб и снабженческих подразделений.

Поддерживаем электронный документооборот через Контур.Диадок и СБИС. Возможна отгрузка со склада и поставка под заказ, в зависимости от требуемой комплектации и сроков проекта. Подбираем комплект под техническое задание: источник, плазмотрон, расходные элементы, кабели и разъёмы, средства защиты и сопутствующую оснастку. Для ряда брендов можем организовать демонстрацию оборудования в работе — условия и доступность уточняйте у менеджера.

Описание и возможности

КЕДР MultiCUT-400C — это инверторный источник воздушно-плазменной резки стационарного класса с диапазоном тока 15–40 А. Аппарат предназначен только для процесса CUT и не совмещает режимы сварки, что важно для предприятий, которым нужен отдельный специализированный инструмент под раскрой металла, демонтаж, подрезку заготовок и подготовку деталей к дальнейшей сборке.

Ключевая особенность модели — встроенный компрессор. Для многих участков это практическое преимущество: источник не требует обязательного подключения к внешней компрессорной станции, а значит, быстрее вводится в работу на объекте, в ремонтной зоне, на монтажной площадке или в небольшой мастерской. При рабочем давлении 5 бар аппарат формирует стабильный воздушный поток для плазмообразования и охлаждения зоны реза.

Процесс воздушно-плазменной резки

При работе в режиме CUT электрическая дуга и сжатый воздух формируют высокотемпературную плазменную струю, которая локально расплавляет металл и выдувает расплав из зоны реза. Такой способ подходит для большинства токопроводящих материалов и позволяет получать более высокую скорость по сравнению с механической резкой, а также уменьшать зону термического влияния по сравнению с рядом газопламенных методов на тонких и средних толщинах.

Аппарат плазменной резки особенно удобен там, где требуется:

• быстрое разделение листа, профиля, трубы и уголка;
• демонтаж металлоконструкций на объекте;
• вырезка проёмов, технологических окон и ремонтных вставок;
• подготовка заготовки перед сваркой или мехобработкой;
• работа с нержавеющей сталью и алюминием без привязки к кислородно-ацетиленовой схеме.

Диапазон тока и настройка под толщину металла

Рабочий ток реза регулируется в пределах 15–40 А. Это позволяет адаптировать процесс под разные толщины и задачи:

• 15–20 А — аккуратная резка тонколистового металла, снижение перегрева и деформаций;
• 20–30 А — универсальный диапазон для большинства ремонтных и производственных операций;
• 30–40 А — работа по более толстому металлу, демонтаж, раскрой конструкционных элементов.

Максимальная толщина разрезаемого металла составляет 15 мм, при этом ориентиром для качественного рабочего результата является чистый рез до 15 мм. Для инженера или мастера это важное различие: предельная толщина означает, что металл можно разделить, но кромка, скорость прохода и объём последующей зачистки будут зависеть от марки материала, положения реза, состояния расходников и навыка оператора. Если задача — получать повторяемый чистый рез на постоянной основе, при подборе оборудования всегда ориентируются именно на рабочую, а не на предельную толщину.

Питание и энергообеспечение

Источник выполнен по инверторной схеме и рассчитан на питание от сети 220 В, 50 Гц. Для производств и сервисных служб это означает возможность использовать аппарат там, где нет трёхфазной линии 380 В, но требуется полноценная плазменная резка. Потребляемая мощность составляет 4,5 кВт, что делает модель применимой на участках с ограниченной инфраструктурой, при условии корректно организованной линии питания и защиты.

Напряжение холостого хода 297 В обеспечивает условия для уверенного возбуждения дуги и стабильного старта процесса. На практике это положительно влияет на повторяемость поджига, особенно при серийных коротких резах и частом запуске в течение смены.

Материалы, с которыми работает установка

Установка плазменной резки применяется для резки широкого спектра токопроводящих металлов:

• углеродистая и низколегированная сталь;
• нержавеющая сталь;
• алюминий и его сплавы;
• медь;
• латунь;
• чугун;
• другие чёрные и цветные металлы.

Для сварки алюминия и последующей сборки деталей плазменная резка удобна тем, что даёт быстрый раскрой без механической нагрузки на заготовку. Для нержавеющей стали важным преимуществом является возможность оперативно получать заготовки и вырезы без применения абразивной оснастки большого диаметра, особенно в ограниченном пространстве.

Встроенный компрессор как производственное преимущество

Наличие встроенного компрессора меняет сценарий применения оборудования. На небольшом участке не нужно отдельно закупать и подключать компрессорную установку только ради плазмореза. На выезде снижается количество единиц техники, которые необходимо доставить на объект. В сервисной службе проще организовать оперативную резку при ремонте рам, кожухов, кронштейнов, опорных элементов и различных металлоконструкций.

Это особенно полезно в следующих случаях:

• монтажные и демонтажные работы вне стационарного цеха;
• ремонт сельхозтехники, коммунальной техники и оборудования на площадке заказчика;
• работа в небольшой мастерской, где нет централизованной подачи сжатого воздуха;
• резка в сервисной зоне, где важна мобильность и быстрое развертывание поста.

При этом встроенный компрессор не отменяет требований к соблюдению режима работы и состоянию пневматической части. Для стабильного качества реза важны чистота воздушного тракта, исправность расходных элементов плазмотрона и соблюдение рекомендуемой скорости перемещения.

Стационарный класс и реальная мобильность

По классу аппарат относится к стационарным, однако его компоновка и наличие встроенного компрессора делают модель удобной для перемещения внутри предприятия и между объектами. Это не тяжёлая промышленная система под интеграцию в автоматизированный портал, а рабочий источник для ручной плазменной резки, который можно использовать на участке сварки, в ремонтной зоне, в слесарно-заготовительном подразделении и при выездном обслуживании.

Что получает производство на практике

При ежедневной работе КЕДР MultiCUT-400C закрывает типовые задачи, где требуется разумный баланс между производительностью, автономностью и простотой запуска:

• сокращение времени на раскрой по сравнению с механической резкой;
• уменьшение зависимости от внешнего компрессорного оборудования;
• возможность работать от распространённой однофазной сети;
• обработка широкого набора металлов одним источником;
• оперативная подготовка кромок и ремонтных вставок;
• удобство для участков, где плазменная резка нужна регулярно, но без тяжёлой автоматизации.

Если на предприятии уже используются горелки TIG для аргонодуговой сварки и сварочная проволока для полуавтоматической сборки, такой источник логично встраивается в общий технологический маршрут как оборудование для предварительного раскроя и подгонки деталей перед последующими сварочными операциями.

Практика выбора для производства

Кому точно подходит

• Сервисным и ремонтным подразделениям, где нужна плазменная резка без отдельного компрессора и с возможностью быстро выехать на объект.
• Небольшим и средним металлообрабатывающим участкам, выполняющим раскрой листа, профиля и труб из стали, нержавейки и алюминия.
• Монтажным организациям, которым требуется компактная установка для демонтажа и подрезки металлоконструкций на площадке.
• Мастерским и сервисным центрам, где доступна сеть 220 В, но нет необходимости ставить тяжёлую трёхфазную систему.
• Производствам с нерегулярной, но постоянной потребностью в резке, когда нужен отдельный аппарат CUT для повседневных задач без избыточной мощности.
• Участкам подготовки деталей под сварку, где после резки выполняется сборка с применением горелок MIG, контактных наконечников и стандартной сварочной оснастки.

Когда лучше выбрать другой класс

• Если требуется серийный раскрой металла толщиной свыше 15 мм с чистой кромкой — стоит смотреть более мощный плазморез, желательно с внешним компрессором и большим током.
• Если оборудование планируется для длительной тяжёлой сменной нагрузки на одном посту — рациональнее рассматривать промышленный источник с расширенным запасом по производительности и ресурсу.
• Если нужна интеграция в ЧПУ-стол — лучше выбирать специализированную систему для механизированной плазменной резки, а не ручной аппарат общего назначения.
• Если на площадке уже есть развитая пневмосеть и требуется максимальная стабильность воздушного потока при интенсивной эксплуатации, может быть целесообразен аппарат без встроенного компрессора, но с подключением к внешней системе подготовки воздуха.
• Если основная задача — резка очень тонкого листа с минимальной зоной термического влияния, в ряде случаев следует сравнить плазму с альтернативными технологиями, включая лазерный раскрой или специализированную мехобработку.

Типовые ошибки выбора

• Ориентироваться только на максимальную толщину 15 мм. Для закупки важно учитывать рабочую толщину чистого реза 15 мм и реальные требования к качеству кромки.
• Не учитывать качество электропитания. Для стабильной работы инверторного источника нужна корректная линия 220 В с достаточным сечением кабеля, защитой и без выраженных просадок напряжения.
• Считать встроенный компрессор заменой любой внешней пневмосистеме. Для мобильности это плюс, но при очень интенсивной производственной нагрузке нужно оценивать режим работы и требования к непрерывности процесса.
• Экономить на расходниках плазмотрона. Изношенные сопла и электроды сразу ухудшают геометрию реза, увеличивают шлак и снижают скорость работы.
• Не закладывать постобработку кромки в технологию. Даже при хорошем резе на отдельных материалах и толщинах может потребоваться зачистка перед сваркой или окраской.
• Выбирать аппарат без учёта профиля задач. Если резка будет эпизодической по тонкому металлу — модель подходит. Если планируется тяжёлый потоковый раскрой толстого листа, нужен другой класс оборудования.

Гарантия и сервис

На аппарат предоставляется гарантия 2 года. Для B2B-пользователя это важный показатель при планировании закупки и ввода оборудования в эксплуатацию на постоянном участке.

Сервисная поддержка и ремонт выполняются через авторизованный сервис по бренду. Для сохранения ресурса оборудования рекомендуется соблюдать требования по подключению к сети, не превышать рабочие режимы, своевременно менять расходные элементы плазмотрона и поддерживать чистоту каналов охлаждения и воздушного тракта.

Оснастка и комплектация

КЕДР MultiCUT-400C поставляется как готовая установка для ручной воздушно-плазменной резки с встроенным компрессором. Точный состав комплекта может зависеть от партии поставки и задач предприятия, но в типовом исполнении для ввода в работу учитывают следующие позиции:

• источник плазменной резки;
• плазмотрон для ручной резки;
• кабель массы с зажимом;
• силовые и соединительные элементы, предусмотренные заводской комплектацией;
• эксплуатационная документация.

По совместимости важно заранее проверить:

• тип и длину штатного плазмотрона под реальные условия работы;
• наличие и доступность расходных элементов: сопел, электродов, защитных колпачков, завихрителей;
• требования к удлинителям и питающему кабелю;
• условия эксплуатации на объекте: запылённость, температура, наличие стабильной сети;
• необходимость тележки или мобильной платформы для перемещения аппарата по участку.

Если на предприятии предусмотрены регулярные перемещения между постами, имеет смысл сразу включить в комплект тележки для сварочного оборудования и качественные кабели и разъёмы, чтобы снизить риск повреждения оснастки при транспортировке и ускорить развёртывание рабочего места.

Что докупить сразу

• Комплект расходников для плазмотрона. Сопла, электроды, защитные колпачки и другие элементы лучше держать в запасе, особенно если аппарат используется ежедневно.
• Качественный удлинитель или силовой кабель нужного сечения. Это важно для стабильной работы от сети 220 В без заметной просадки напряжения на длине линии.
• Кабели и разъёмы для организации рабочего места. Актуально для сервисных участков, где аппарат часто подключают в разных точках цеха или на объекте.
• Сварочные маски или защитные щитки с режимом для плазменной резки. Оператору необходима защита зрения от яркого излучения и брызг расплава.
• Краги сварщика и огнестойкая спецодежда. При плазменной резке образуются искры и горячие частицы, поэтому обычные перчатки здесь не подходят.
• Щётки и зачистной инструмент. Нужны для удаления грата, шлака и подготовки кромки под последующую сварку или окраску.
• Тележки для сварочного оборудования. Полезны для перемещения источника по цеху, особенно если аппарат используется на нескольких постах.
• Защитные очки для слесарных операций после резки. Они нужны при зачистке, удалении окалины и механической доработке кромки.

Аппарат плазменной резки КЕДР MultiCUT-400C рационально рассматривать как рабочий источник CUT для предприятий, которым нужна автономная ручная плазменная резка от сети 220 В без обязательной привязки к внешнему компрессору. Для цеховой эксплуатации, сервисного участка и выездных работ это понятное решение с достаточным диапазоном тока, поддержкой резки распространённых металлов и рабочим чистым резом до 15 мм.
