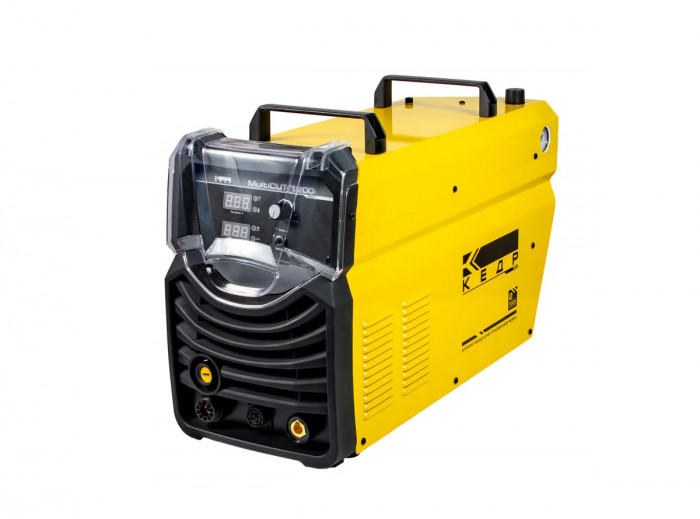

Аппарат плазменной резки КЕДР MultiCUT-1200 (380В, 20-120А, 60 мм)

Аппарат плазменной резки КЕДР MultiCUT-1200 рассчитан на промышленную воздушно-плазменную резку металла в цеховых условиях, на заготовительных участках и в сервисных подразделениях. Установка работает в режиме CUT от трёхфазной сети 380 В и перекрывает диапазон тока 20–120 А, что позволяет решать задачи от разделки листа средней толщины до уверенного реза массивных заготовок. Модель подходит для углеродистой стали, нержавеющей стали, алюминия и других токопроводящих материалов, где важны стабильность дуги, повторяемость результата и ресурс оборудования при ежедневной работе.

Как мы поставляем

Поставляем промышленное сварочное и режущее оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производств, подрядных организаций, сервисных компаний и учебно-производственных площадок. Поддерживаем электронный документооборот через Контур.Диадок и СБИС.

Отгрузка возможна со склада или под заказ, в зависимости от требуемой комплектации и сроков проекта. Подбираем комплект под техническое задание: источник, плазмотрон, расходные элементы, подготовку воздуха, кабельную часть и сопутствующую оснастку. Для ряда брендов можем организовать демонстрацию оборудования в работе — условия и доступность уточняйте у менеджера.

Описание и возможности

КЕДР MultiCUT-1200 — стационарный инверторный источник для воздушно-плазменной резки, ориентированный на интенсивную эксплуатацию в промышленном сегменте. Аппарат работает на постоянном токе (DC), имеет напряжение холостого хода 400 В и развивает ток реза от 20 до 120 А. При максимальном токе установка обеспечивает резку токопроводящих металлов толщиной до 60 мм, что делает её рабочим инструментом для тяжёлых производственных задач, а не только для монтажных или ремонтных операций.

Режим работы и назначение

Установка выполняет только один процесс — плазменную резку (CUT). Для производственного предприятия это важный момент: специализированный источник под один технологический процесс обычно выбирают там, где нужна стабильная повторяемость результата, удобная настройка и предсказуемое поведение оборудования на длинных сменах. В отличие от комбинированных решений, такой аппарат не перегружен второстепенными функциями и ориентирован именно на резку металла.

Диапазон тока 20–120 А

Широкий диапазон тока позволяет адаптировать источник под разные типы заготовок и режимы эксплуатации:

• 20–40 А — аккуратная резка тонкого металла, работы с минимизацией зоны термического влияния, сервисные и вспомогательные операции.
• 40–80 А — типовой производственный диапазон для большинства листовых и профильных заготовок средней толщины.
• 80–120 А — разделка толстого металла, заготовительные операции, интенсивная работа на участке резки.

Такой диапазон удобен для предприятий, где в течение одной смены приходится переходить от тонкого листа к массивным деталям без смены класса оборудования.

Максимальная толщина реза до 60 мм

Предельная толщина разрезаемого металла 60 мм выводит аппарат в категорию серьёзных промышленных установок. Это означает возможность работать не только с листом, но и с толстыми плитами, элементами металлоконструкций, фасонным прокатом, деталями машиностроительного и ремонтного назначения. Для закупщика и технолога важно понимать, что максимальная толщина — это не просто цифра в паспорте, а показатель запаса по мощности для реальных условий цеха, где чистота воздуха, качество расходников и состояние сети не всегда идеальны.

Инверторная схема питания

Инверторный тип источника даёт несколько практических преимуществ:

• стабильное формирование режущей дуги;
• более точную регулировку параметров по сравнению с традиционными тяжёлыми трансформаторными системами;
• снижение потерь энергии при сохранении высокой производительности;
• удобство для производств, где важны компактность и рациональное использование площади участка.

При мощности 18,1 кВт источник остаётся в рамках понятной и прогнозируемой нагрузки для промышленной трёхфазной сети 50 Гц.

Пневмоподжиг и пилотная дуга

Для плазменной резки в реальном производстве тип поджига имеет принципиальное значение. В данной модели применён пневмоподжиг и предусмотрена пилотная дуга. Такая схема даёт заметные эксплуатационные преимущества:

• облегчается старт реза по окрашенной, окисленной или неидеально подготовленной поверхности;
• повышается устойчивость начала процесса при резке решётчатых, перфорированных и прерывистых контуров;
• снижается нагрузка на расходные части плазмотрона;
• уменьшается риск проблем, характерных для систем с высокочастотным поджигом (HF).

Для предприятия это означает не только удобство оператора, но и более предсказуемые затраты на эксплуатацию, особенно при серийной резке и при работе с большим числом запусков дуги.

Цифровое управление

Цифровая система управления упрощает настройку и повышает повторяемость режимов. На практике это важно в двух сценариях. Первый — когда на одном аппарате работают несколько операторов в разные смены. Второй — когда требуется регулярно возвращаться к уже отработанным режимам под конкретные материалы и толщины. Чем понятнее и точнее настройка источника, тем меньше времени тратится на пробные проходы и корректировку параметров.

Работа с ЧПУ и внешним контроллером

Аппарат поддерживает интеграцию в системы механизированной резки и может использоваться в составе комплексов с числовым программным управлением. Наличие разъёма для подключения к внешнему контроллеру и организации обратной связи от дуги делает источник применимым не только для ручной резки, но и для построения или модернизации плазменных столов и портальных систем.

Для производства это особенно актуально в следующих случаях:

• переход от ручной заготовки к механизированной резке;
• оснащение участка резки под серийное изготовление деталей;
• необходимость получить стабильную геометрию и повторяемость контуров;
• интеграция источника в существующую систему автоматизации.

Защита и устойчивость к производственной нагрузке

Промышленный источник должен выдерживать не только номинальные режимы, но и типовые неблагоприятные условия: колебания питающего напряжения, загрязнённый воздух в цехе, высокую температуру окружающей среды, длительные циклы работы. В этой модели предусмотрены защита от перегрева и защита от перепадов напряжения сети. Эти функции важны не формально, а с точки зрения сохранности силовой части и снижения риска внепланового простоя.

Мощная система охлаждения помогает поддерживать рабочую температуру внутренних узлов при интенсивной эксплуатации. Для заготовительного участка это означает более спокойную работу на высоких токах и меньшую зависимость от кратковременных перегрузок по теплу.

Параметры воздуха и требования к пневмолинии

Плазменная резка напрямую зависит от качества и стабильности подачи воздуха. Для работы аппарата требуется рабочее давление 6 бар, а максимальный расход достигает 250 л/мин. Эти параметры нужно учитывать при подборе компрессора, ресивера, фильтрации и магистрали подачи.

С технологической точки зрения важно следующее:

• давление должно быть стабильным под нагрузкой, а не только на холостом ходу компрессора;
• воздух должен быть сухим и очищенным от масла и механических примесей;
• сечение магистрали и длина рукавов не должны вызывать заметное падение давления;
• при работе в несколько смен желательно закладывать запас по производительности компрессорной станции.

Если на участке уже используется пневмоинструмент, нужно проверить, не будет ли плазменная установка конкурировать с ним по расходу воздуха в пиковые моменты.

Стационарное исполнение

Несмотря на сравнительно удобный для своего класса форм-фактор, аппарат относится к стационарному оборудованию. Это означает, что он оптимален для постоянного рабочего места, заготовительного поста, механизированного стола или цеховой зоны резки, где источник подключён к стабильной сети и подготовленной пневмолинии. Такой формат предпочтителен там, где на первом месте производительность, а не переноска между объектами.

Какие материалы режет

Воздушно-плазменная резка применяется для токопроводящих металлов. На практике аппарат используется для:

• углеродистых и низколегированных сталей;
• нержавеющих сталей;
• алюминия и его сплавов;
• меди и ряда других цветных металлов с учётом технологических ограничений по толщине и качеству кромки.

Для производств, где требуется резка разных материалов в рамках одного участка, такой источник позволяет закрывать широкий спектр задач без перехода на несколько отдельных технологий.

Практическая ценность для цеха

Аппарат плазменной резки этой категории выбирают не только по максимальному току. В ежедневной работе важнее совокупность факторов: стабильность запуска, ресурс расходников, адекватная реакция на перепады сети, совместимость с автоматизацией, понятная настройка и способность долго работать без перегрева. По этому набору параметров Аппарат плазменной резки КЕДР MultiCUT-1200 (380В, 20-120А, 60 мм) ориентирован на цеховую эксплуатацию, где оборудование должно не просто включаться, а выполнять план по заготовке без лишних остановок.

Практика выбора для производства

Кому точно подходит

• Заготовительным участкам металлообработки, где режут лист, фасонный прокат и детали различной толщины в течение всей смены.
• Производителям металлоконструкций, которым нужен мощный источник для раскроя углеродистой стали, нержавейки и алюминия.
• Ремонтным и сервисным подразделениям промышленных предприятий, где приходится работать с толстым металлом и быстро выполнять демонтаж или подготовку деталей.
• Участкам механизированной резки, где планируется интеграция источника в систему с ЧПУ.
• Судоремонтным, энергетическим и машиностроительным предприятиям, где нужен запас по мощности и устойчивость к интенсивной эксплуатации.
• Производствам с трёхфазной сетью и подготовленной пневмолинией, где оборудование используется как постоянный рабочий инструмент, а не эпизодически.

Когда лучше выбрать другой класс

• Если резка выполняется в основном по тонкому листу и эпизодически, рациональнее рассмотреть менее мощный плазморез с меньшими требованиями к сети и воздуху.
• Если работа ведётся преимущественно на выезде, на монтаже или в условиях частого перемещения между объектами, удобнее переносной аппарат меньшего класса.
• Если на площадке нет стабильной трёхфазной сети 380 В, такой источник не раскроет свои возможности и будет неудобен в эксплуатации.
• Если компрессорная система не обеспечивает 6 бар и нужный расход воздуха, сначала стоит решить вопрос с пневмоподготовкой.
• Если основная задача — не разделительная резка, а высокоточная фигурная обработка очень тонких листов с минимальной постобработкой, возможно, стоит сравнить плазму с другими технологиями раскроя под конкретное ТЗ.

Типовые ошибки выбора

• Ориентироваться только на максимальную толщину металла. Для стабильной работы важны не только паспортные 60 мм, но и качество воздуха, производительность компрессора, длина магистрали, состояние расходников и реальный режим резки.
• Недооценивать требования к пневмосистеме. Если компрессор не держит давление под нагрузкой или в линии присутствует влага, ухудшается качество кромки, растёт износ плазмотрона и падает производительность.
• Покупать мощный источник без оценки электросети. Для аппарата с мощностью 18,1 кВт нужно заранее проверить параметры подключения, защитную автоматику и фактическую стабильность сети на участке.
• Не учитывать сценарий ручной или механизированной работы. Если в перспективе планируется ЧПУ, лучше сразу выбирать аппарат с соответствующими интерфейсами и понятной интеграцией.
• Экономить на расходниках и подготовке воздуха. Некачественные сопла, электроды и загрязнённый воздух быстро сводят на нет преимущества даже мощного источника.
• Не закладывать запас по производительности. Если аппарат подбирается впритык к текущим задачам без резерва по току и толщине, при расширении номенклатуры он быстро становится узким местом участка.

Гарантия и сервис

На установку предоставляется гарантия 2 года. Для промышленного оборудования это важный показатель, особенно при закупке в эксплуатацию на постоянный производственный пост. При выборе источника такого класса имеет смысл заранее уточнить порядок гарантийного обращения, сроки диагностики, доступность расходных и запасных частей, а также регламент обслуживания при интенсивной эксплуатации.

Для предприятий критично наличие авторизованного сервиса и понятной схемы технической поддержки. Это снижает риски затяжного простоя, упрощает ввод оборудования в работу и помогает поддерживать аппарат в исправном состоянии в течение всего жизненного цикла.

Оснастка и комплектация

КЕДР MultiCUT-1200 используется как промышленный источник плазменной резки и требует корректно подобранной оснастки под конкретный сценарий применения: ручная работа, механизированный пост, интеграция с ЧПУ, резка толстого металла или серийный раскрой. Базовая поставка обычно включает сам источник и элементы, необходимые для подключения и начала эксплуатации, однако для производственного запуска важно проверять состав комплекта под задачу предприятия.

При подборе комплектации обычно учитывают:

• тип и длину плазмотрона;
• формат работы — ручной или механизированный;
• наличие интерфейса подключения к внешнему контроллеру;
• совместимость с существующей компрессорной и электрической инфраструктурой;
• требуемый запас расходных элементов на запуск и первую партию работ.

Для стационарного размещения полезно заранее предусмотреть удобную организацию рабочего места: подвод воздуха, силовое подключение, хранение расходников, защиту кабельных линий, а также тележки для сварочного оборудования, если источник планируется перемещать внутри цеха между постами. При подключении к автоматизированным системам дополнительно оценивают совместимость кабельной части и управляющих разъёмов.

Что докупить сразу

• Комплект расходников для плазмотрона. Электроды, сопла, завихрители, защитные колпачки и другие элементы лучше закладывать сразу с запасом под предполагаемую толщину металла и интенсивность смены.
• Систему подготовки воздуха. Фильтры, влагоотделители, осушители и газовые рукава необходимы для стабильной плазменной резки и сохранения ресурса плазмотрона.
• Плазмотрон нужной длины и исполнения. Если базовый вариант не соответствует рабочему месту или планируется механизация, стоит сразу подобрать совместимое решение под конкретный пост.
• Кабели и разъёмы. Для стационарного подключения, интеграции с ЧПУ или организации рабочего места часто требуется дополнительная кабельная оснастка промышленного исполнения.
• Средства индивидуальной защиты. Для оператора потребуются сварочные маски или защитные очки в зависимости от характера работ, а также краги сварщика для защиты рук от брызг и теплового воздействия.
• Щётки и зачистной инструмент. После резки нередко требуется быстрая доработка кромки, удаление окалины и подготовка детали под последующую сборку или сварку.
• Тележку или платформу для размещения оборудования. Это упрощает перемещение источника и организацию рабочего места на участке резки.
• Компрессорное оборудование с запасом по производительности. Если на площадке нет достаточного ресурса по воздуху, вопрос нужно закрыть до ввода установки в эксплуатацию.

Если после плазменной резки детали сразу переходят на сборочно-сварочный участок, имеет смысл одновременно предусмотреть сопутствующую оснастку для следующего этапа процесса: редукторы для газового поста, горелки MIG при полуавтоматической сварке и горелки TIG для аргонодуговых операций на нержавеющих сталях и алюминии. Такой подход упрощает запуск участка и снижает количество внеплановых закупок после ввода оборудования.
