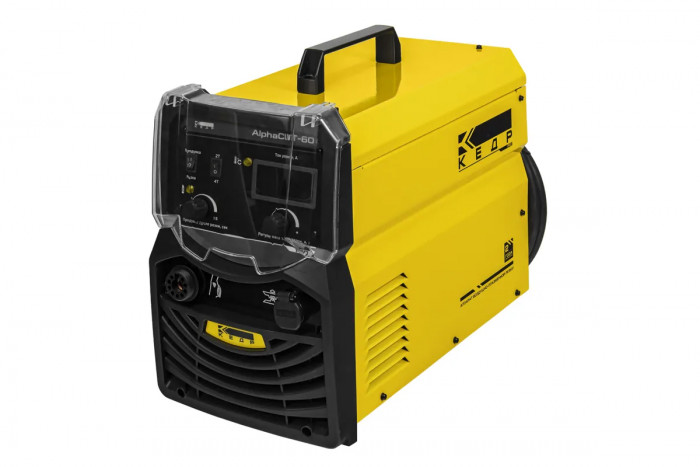

Аппарат плазменной резки КЕДР AlphaCUT-60 (380В, 25-60А, 22 мм)

Аппарат плазменной резки КЕДР AlphaCUT-60 (380В, 25-60А, 22 мм) — стационарный инверторный источник для воздушно-плазменной резки металла в цехе, на заготовительном участке и на строительной площадке. Оборудование рассчитано на питание от трёхфазной сети 380 В и предназначено для стабильной работы с листом, профилем и металлоконструкциями из углеродистой стали, нержавеющей стали и цветных металлов. Диапазон тока 25–60 А позволяет использовать установку как для аккуратного раскроя тонких деталей, так и для резки металла толщиной до 22 мм при производственных нагрузках.

Как мы поставляем

Поставляем промышленное сварочное и режущее оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, подрядных организаций, сервисных служб и строительных подразделений.

Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для снабжения, бухгалтерии и централизованных закупок. Возможна отгрузка со склада или поставка под заказ в зависимости от требуемой комплектации и сроков проекта.

Подбираем комплект под техническое задание: источник, плазмотрон, расходные элементы, кабели и разъёмы, средства защиты, а также сопутствующую оснастку для ввода в работу без простоев. Для части брендов и моделей можем организовать демонстрацию оборудования в работе — возможность и формат уточняйте у менеджера.

Описание и возможности

КЕДР AlphaCUT-60 — это промышленный аппарат воздушно-плазменной резки в режиме CUT, ориентированный на интенсивную эксплуатацию там, где требуется быстрее и чище разделывать металл по сравнению с механической резкой и во многих случаях удобнее, чем работать газокислородным способом. Инверторная силовая часть обеспечивает стабильное формирование плазменной дуги, рабочую повторяемость реза и рациональное энергопотребление для своего класса.

Назначение аппарата

Источник применяется для:

• раскроя листового металла на заготовительном участке;
• демонтажных и монтажных работ на строительных объектах;
• подрезки кромок, вырезки окон, пазов и технологических отверстий;
• резки профильной трубы, уголка, швеллера, полосы и других металлоконструкций;
• работ с нержавеющей сталью и алюминием, когда требуется локальный и контролируемый термический ввод;
• эксплуатации в ремонтных подразделениях, сервисных участках и металлообработке.

Режим работы и диапазон тока

Установка работает только в режиме воздушно-плазменной резки (CUT). Рабочий диапазон тока 25–60 А даёт технологу и оператору возможность подбирать режим под толщину металла, требуемую скорость резки и качество кромки.

• Нижний диапазон тока удобен для тонколистового металла, ремонтных операций и работ, где важно уменьшить ширину реза и снизить вероятность перегрева детали.
• Средний диапазон подходит для большинства повседневных задач на участке: раскрой конструкционной стали, резка профиля и подготовка заготовок.
• Максимальный ток 60 А используется для более толстого металла, когда приоритетом становится производительность и уверенное прохождение сечения.

Толщина реза и производственная применимость

Максимальная толщина разрезаемого металла составляет 22 мм. Это показатель, который позволяет использовать аппарат не только в мастерской, но и для цеховой эксплуатации на реальных производственных задачах. Для закупщика и мастера важно понимать: предельная толщина — это не всегда режим, на котором получают наилучшее качество кромки. При работе вблизи максимума обычно снижается скорость, возрастают требования к состоянию расходников и компрессорной линии, а также к квалификации оператора.

На практике такой плазморез рационален для регулярной резки:

• тонких и средних толщин — с акцентом на скорость и чистоту разделения;
• конструкционных элементов, где требуется сократить время подготовки деталей;
• нержавеющих и цветных металлов, где механическая резка менее удобна или менее производительна;
• деталей сложной формы, когда нужна манёвренность плазмотрона и быстрый переход между операциями.

Питание от сети 380 В

Трёхфазное питание 380 В, 50 Гц делает аппарат подходящим для производственной инфраструктуры, где важны стабильность нагрузки и предсказуемая работа оборудования в течение смены. Для промышленного и полупромышленного сегмента это более рациональный вариант по сравнению с однофазными решениями, особенно при регулярной резке на повышенных токах.

Мощность источника составляет 7,3 кВт. Это значение нужно учитывать при планировании подключения, выборе автоматики защиты и организации рабочего поста. Для предприятий это означает необходимость заранее проверить:

• состояние питающей линии;
• запас по сечению кабеля;
• качество заземления;
• соответствие компрессорного хозяйства режиму работы плазмореза.

Напряжение холостого хода и устойчивость процесса

Напряжение холостого хода 297 В указывает на способность источника формировать условия для уверенного поджига и стабильного поддержания режущей дуги в рабочем диапазоне. Для оператора это выражается в более предсказуемом старте реза, меньшем количестве срывов при корректно подобранных расходниках и нормальном качестве подготовки воздуха.

Работа на сжатом воздухе

Аппарат использует технологию воздушно-плазменной резки, где в качестве рабочей среды применяется сжатый воздух. Рабочее давление составляет 6 бар. Это важный параметр, поскольку именно качество и стабильность подачи воздуха напрямую влияют на:

• формирование плазменной струи;
• скорость резки;
• чистоту кромки;
• ресурс сопла и электрода;
• общее количество простоев по расходным материалам.

Для нормальной эксплуатации на участке рекомендуется обеспечить сухой и очищенный воздух без избытка влаги и масла. При нестабильном давлении или загрязнённой пневмолинии даже хороший источник режет заметно хуже, а расходники выходят из строя быстрее. Поэтому в промышленной среде плазменную установку всегда рассматривают вместе с компрессором, фильтрацией и качественными газовыми рукавами.

Инверторная схема и эксплуатационные преимущества

Инверторный тип питания даёт аппарату ряд практических преимуществ для ежедневной работы:

• стабильность параметров резки при изменении нагрузки;
• более высокий КПД по сравнению с устаревшими трансформаторными решениями;
• снижение влияния массы и габаритов силовой части на удобство размещения;
• пригодность для интенсивной эксплуатации в производственной среде;
• точная настройка тока под конкретную задачу.

Для предприятия это означает меньшую зависимость от «грубой» механической резки, повышение темпа заготовительных операций и более удобный переход между партиями деталей разной толщины.

Стационарный класс аппарата

Модель относится к стационарному классу. Это означает, что источник логично использовать как постоянную единицу оборудования на рабочем посту, в заготовительном цехе, на участке металлоконструкций или в ремонтной зоне предприятия. При необходимости аппарат можно перемещать по объекту, но его основная роль — не разовые выезды, а надёжная работа на организованном посту с подготовленной сетью и компрессорной линией.

Для повышения удобства эксплуатации на производстве часто предусматривают тележки для сварочного оборудования, чтобы разместить сам источник, шланг-пакет, кабельную оснастку и расходные материалы в одном мобильном комплекте.

Производительность по сравнению с альтернативными способами резки

В производственной практике аппарат такого класса часто выбирают как более быстрый и технологичный инструмент по сравнению с углошлифовальными машинами и во многих сценариях — как более удобный способ разделки металла, чем газовый резак. Воздушно-плазменная резка даёт следующие рабочие преимущества:

• быстрый старт и высокая скорость прохода на типовых толщинах;
• меньший объём последующей зачистки при корректном режиме;
• удобство вырезки внутренних контуров и отверстий;
• возможность работать с нержавеющей сталью и алюминием без смены принципа процесса;
• снижение трудоёмкости раскроя по сравнению с механическим инструментом.

После резки кромку, как правило, всё равно доводят в зависимости от требований чертежа. Для этого на участке полезен щётки и зачистной инструмент, особенно при подготовке деталей под последующую сборку или сварку.

Для каких материалов подходит

Плазморез этого класса применяют для резки:

• углеродистой стали;
• нержавеющей стали;
• алюминия и его сплавов;
• оцинкованных и других токопроводящих металлов с учётом требований по вентиляции и охране труда.

Это делает КЕДР AlphaCUT-60 рабочим вариантом для предприятий, где в одном потоке встречаются разные материалы и требуется универсальный режущий пост без перехода на разные технологии для каждого металла.

Эксплуатация на производстве

Для стабильного результата при ежедневной работе важно не только наличие самого источника, но и правильная организация поста. На практике аппарат показывает себя наиболее эффективно при выполнении нескольких условий:

• подключение к исправной трёхфазной сети;
• подача сухого воздуха с устойчивым давлением 6 бар;
• применение исправного плазмотрона и своевременная замена расходников;
• контроль расстояния от сопла до металла и скорости перемещения;
• использование средств индивидуальной защиты, включая защитные очки и специализированные сварочные маски для плазменной резки.

При соблюдении этих условий установка подходит для цеховой эксплуатации, где ценятся повторяемость, понятная настройка и возможность быстро вводить оборудование в рабочий цикл.

Практика выбора для производства

Кому точно подходит

• Заготовительным участкам и цехам металлоконструкций, где требуется регулярно резать лист, профиль и элементы каркасов с толщиной до 22 мм.
• Строительно-монтажным подразделениям, которым нужен стационарный или постовой плазморез для подготовки деталей и подрезки металла на объекте при наличии сети 380 В.
• Ремонтным службам предприятий, где важно быстро вырезать дефектные участки, изготавливать накладки, косынки, усиливающие элементы и технологические вставки.
• Мастерским и сервисным участкам, работающим с нержавеющей сталью и алюминием, когда механическая резка занимает слишком много времени.
• Производствам с серийными задачами, где нужно ускорить раскрой и сократить трудоёмкость по сравнению с УШМ.

Когда лучше выбрать другой класс

• Если основная работа ведётся на выезде без трёхфазной сети — тогда рациональнее смотреть в сторону более мобильных решений на 220 В, пусть и с меньшей толщиной реза.
• Если нужно регулярно резать металл заметно толще 22 мм — лучше выбирать более мощную промышленную установку с большим током и соответствующей производительностью.
• Если требуется автоматизированный раскрой на столе ЧПУ — необходимо отдельно оценивать совместимость по интерфейсам управления, типу плазмотрона и требованиям к источнику.
• Если на предприятии нет стабильного компрессора и подготовки воздуха — сначала стоит решить вопрос с пневмохозяйством, иначе ресурс расходников и качество реза будут неудовлетворительными.
• Если задача сводится к редким эпизодическим резам тонкого металла — промышленный стационарный класс может оказаться избыточным по инфраструктуре.

Типовые ошибки выбора

• Ориентироваться только на максимальную толщину реза. На производстве важнее оценивать рабочую толщину, скорость прохода, качество кромки и долю операций, которые будут выполняться ежедневно.
• Не учитывать требования к компрессору. Для плазменной резки качество воздуха критично; слабая или «сырая» пневмолиния быстро приводит к перерасходу сопел и электродов.
• Покупать источник без запаса расходников. При вводе в эксплуатацию нужно сразу иметь комплект сопел, электродов и других элементов плазмотрона, иначе неизбежны простои.
• Недооценивать требования к электросети. При мощности 7,3 кВт и трёхфазном подключении важно заранее проверить автомат защиты, кабельную линию и заземление.
• Выбирать аппарат без учёта реальных материалов. Если на участке часто режут нержавейку, алюминий, окрашенные или оцинкованные детали, нужно отдельно продумать вентиляцию, режимы и защиту оператора.
• Считать, что плазморез полностью исключает последующую обработку. Для ответственных деталей нередко всё равно требуется доработка кромки, контроль геометрии и зачистка перед сборкой.

Гарантия и сервис

На аппарат плазменной резки КЕДР AlphaCUT-60 предоставляется гарантия 2 года. Для B2B-заказчика это важный параметр при вводе оборудования в эксплуатацию на постоянном посту или в составе производственного участка.

Сервисная поддержка особенно значима для инверторных источников, работающих при высоких нагрузках. При выборе оборудования для предприятия рекомендуется заранее учитывать не только базовые характеристики, но и доступность авторизованного сервиса, сроки поставки расходных и запасных частей, а также регламент профилактического обслуживания. Такой подход снижает риск длительного простоя и помогает планировать эксплуатационные затраты.

Оснастка и комплектация

Аппарат относится к классу профессиональных источников для воздушно-плазменной резки и требует корректно подобранной оснастки под режим работы, толщины металла и предполагаемую нагрузку. Базовая рабочая схема для такого оборудования включает сам источник, плазмотрон, кабель массы, подключение к компрессорной линии и комплект расходных элементов.

При подборе комплектации для предприятия важно проверять:

• тип и длину плазмотрона под конкретный пост;
• совместимость расходных частей с установленной горелкой;
• достаточность длины силовых и воздушных линий;
• соответствие кабеля массы предполагаемым токам и условиям эксплуатации;
• возможность удобного размещения аппарата на рабочем месте или на мобильной платформе.

Если источник закупается для интеграции в существующий участок, полезно сразу согласовать совместимость с имеющимися кабелями и разъёмами, а также с пневматической арматурой предприятия. Это позволяет избежать доработок уже после поставки.

Что докупить сразу

• Плазмотрон подходящего типа и длины, если он не входит в требуемую комплектацию под ваш пост. Для разных задач удобство работы сильно зависит от длины рукава и эргономики рукоятки.
• Комплект расходников к плазмотрону: сопла, электроды, завихрители, защитные колпачки. На производстве их лучше закладывать с запасом на старт эксплуатации.
• Кабель массы и соединительная оснастка, если требуется увеличить рабочую зону или адаптировать пост под существующую схему подключения. Здесь важны качественные кабели и разъёмы.
• Фильтр-влагоотделитель и элементы подготовки воздуха для стабильной работы на 6 бар. Это один из ключевых факторов ресурса расходных материалов и качества реза.
• Газовые рукава и пневмосоединения промышленного исполнения для подключения к компрессорной линии без потерь давления и подсоса загрязнений.
• Средства защиты оператора: сварочные маски или защитные щитки для плазменной резки, краги сварщика, защитная одежда и обувь. Плазменная струя, брызги и интенсивное излучение требуют полноценной защиты.
• Инструмент для зачистки кромки — щётки и зачистной инструмент для удаления грата, окалины и подготовки деталей к сборке или последующей сварке.
• Тележку для сварочного оборудования, если аппарат будет перемещаться между постами или использоваться в составе мобильного комплекта с расходниками и оснасткой.

При правильном подборе периферии и расходных материалов этот источник плазменной резки становится понятным рабочим инструментом для участка, где важны скорость подготовки деталей, предсказуемое качество реза и надёжность при ежедневной эксплуатации.
