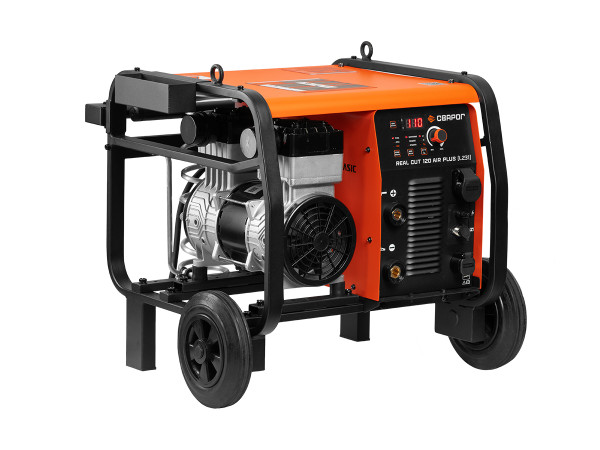

Аппарат плазменной резки СВАРОГ REAL CUT 120 AIR PLUS (L231)

Аппарат плазменной резки СВАРОГ REAL CUT 120 AIR PLUS (L231) относится к промышленному классу оборудования для воздушно-плазменной резки и ручной дуговой сварки покрытым электродом. Модель рассчитана на цеховую эксплуатацию, монтажные работы и выездные задачи, где требуется уверенный рез стали и алюминия до 40 мм, а также резервный или основной режим MMA. Такой источник подходит для участков металлообработки, производства металлоконструкций, сервисных подразделений и строительных бригад, которым важно получить автономность за счёт встроенного компрессора.

Как мы поставляем

Поставляем промышленное сварочное и режущее оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, подрядных организаций и сервисных служб.

Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для снабжения, бухгалтерии и согласования закрывающих документов. Возможна отгрузка со склада или поставка под заказ, в зависимости от текущей доступности и требуемой комплектации.

Подбираем состав поставки под техническое задание: источник, плазмотрон, расходные элементы, кабельную часть, средства защиты, транспортировочную оснастку и сопутствующие позиции для ввода в работу без простоев. Для ряда брендов можем организовать демонстрацию оборудования в работе — возможность и формат лучше заранее уточнить у менеджера.

Описание и возможности

Назначение аппарата

СВАРОГ REAL CUT 120 AIR PLUS (L231) — это инверторная установка CUT+MMA с питанием от сети 380 В и рабочей архитектурой, ориентированной на интенсивное применение в производственных условиях. Основной процесс — воздушно-плазменная резка металла, дополнительный — ручная дуговая сварка MMA. Такое сочетание удобно для участков, где требуется не только разделка листа, заготовок и профиля, но и оперативная прихватка, ремонт или сварка конструктивных элементов без привлечения отдельного источника.

По режиму CUT аппарат развивает ток реза 20–110 А, а по MMA выдаёт 50–250 А. Это позволяет закрывать широкий диапазон задач: от аккуратной работы по тонкому металлу до интенсивной резки толстостенных деталей и сварки электродами крупного диаметра.

Производительность по резке

Установка рассчитана на максимальную толщину реза до 40 мм по стали и алюминию. Для производства важно не только предельное значение, но и стабильная работа в типовом диапазоне толщин. При токе до 110 А аппарат уверенно применяется на листе, швеллере, уголке, трубе, фасонном прокате и заготовках сложной формы, где механическая резка неудобна или требует лишней переналадки.

Показатель продолжительности нагрузки составляет 78 %, а ток реза при ПН 100 % — 78 А. На практике это означает, что на средних токах источник подходит для длительной сменной работы без постоянных остановок на охлаждение. Для производственных задач это особенно важно при серийной заготовке деталей, раскрое листа и демонтажных операциях.

Рабочее напряжение находится в диапазоне 88–124 В, напряжение холостого хода — 300 В. Такой запас по энергетике обеспечивает уверенное формирование и поддержание плазменной дуги при резке металла разной толщины.

Встроенный компрессор и автономность на объекте

Ключевая особенность этой установки — встроенный безмасляный двухпоршневой компрессор. Для монтажных и выездных работ это заметное преимущество: источник можно использовать там, где нет подготовленной пневмолинии или отдельного компрессорного поста. Встроенное решение снижает зависимость от внешней инфраструктуры и упрощает развёртывание на объекте.

Безмасляная схема важна не только с точки зрения обслуживания, но и для качества реза. Отсутствие масла в воздушной магистрали уменьшает риск загрязнения плазмотрона и расходных частей, а также снижает вероятность нестабильности дуги, связанной с загрязнённым воздухом. В производственной среде это означает более предсказуемую работу, меньший расход сопел и электродов, а также более стабильную геометрию реза.

Аппарат поддерживает выбор внутреннего или внешнего компрессора. Это удобно в двух сценариях:

• на выезде используется встроенный компрессор для автономной работы;
• в цехе подключается внешний компрессор, если требуется постоянная интенсивная эксплуатация в общей пневмосети.

Номинальное давление компрессора указано как 0,5 бар, при этом конструкция аппарата ориентирована именно на согласованную работу встроенной пневмосистемы с плазменным трактом. Для пользователя важнее то, что аппарат изначально спроектирован как единый комплекс: источник, компрессор, охлаждение и защита узлов подобраны под совместную работу.

Дополнительно встроенный компрессор может использоваться для продувки, а также для подключения пневмоинструмента с производительностью до 150 л/мин. Это полезно на сервисном участке и при монтажных работах, где требуется быстро очистить зону реза, убрать пыль или выполнить вспомогательные операции без отдельного оборудования.

Качество реза и функционал плазменного процесса

Источник использует высокочастотный поджиг (HF). Такой способ возбуждения дуги удобен при частых стартах, сокращает контактную нагрузку на расходные элементы и упрощает начало реза на поверхности металла. Для оператора это означает более комфортную работу при серийной обработке заготовок и при резке деталей сложного контура.

В аппарате предусмотрена дежурная дуга, что важно при работе по окрашенным, ржавым, перфорированным и неровным поверхностям. Дежурная дуга облегчает повторный переход к основному резу и повышает устойчивость процесса при перемещении через зазоры, кромки и участки с переменной толщиной.

Доступен режим работы плазмотрона 2Т/4Т:

• 2-тактный режим (2T) удобен для коротких резов, подрезки и локальных операций, когда оператору важно быстро включать и выключать дугу;
• 4-тактный режим (4T) снижает утомляемость при длинных проходах, раскрое листа и повторяющихся операциях на участке.

Также реализован режим резки сетки. Для плазменной установки это практическая функция при работе по просечно-вытяжным листам, решёткам, перфорированным элементам и другим деталям, где дуга регулярно прерывается. В обычном режиме такие задачи могут сопровождаться нестабильностью процесса и ускоренным износом расходников, тогда как специализированный режим повышает управляемость реза.

Режим MMA как дополнение к плазменной резке

Помимо CUT, аппарат работает как источник для ручной дуговой сварки MMA с диапазоном тока 50–250 А. Это полезно для ремонтных и монтажных подразделений, которым на одном объекте нужно и раскроить металл, и выполнить сварку без перестановки отдельного аппарата.

Режим MMA поддерживает функции:

• Горячий старт (Hot Start) — облегчает поджиг электрода, особенно на холодном металле и при работе основными электродами;
• Форсаж дуги (Arc Force) — помогает стабилизировать процесс на короткой дуге и уменьшает риск залипания при сварке в сложных пространственных положениях;
• Антизалипание (Antistick) — снижает ток при залипании электрода, упрощая отрыв и уменьшая перегрев покрытия.

По току до 250 А установка подходит для работы электродами до 6 мм, что делает её полноценным рабочим вариантом для ремонта оснастки, сварки монтажных соединений, прихваток и несложных конструкционных работ на участке сварки.

Конструкция для тяжёлых условий эксплуатации

Аппарат выполнен с учётом работы в запылённой и нагруженной производственной среде. Силовая часть, платы управления и отсек компрессора компоновочно разделены. Такое решение уменьшает влияние пыли, металлической взвеси и загрязнений на электронику и упрощает обслуживание.

Силовой модуль размещён в отдельном защищённом объёме, а платы управления имеют защитное покрытие лаком. Для промышленной эксплуатации это важный момент: оборудование дольше сохраняет стабильность при работе в цехах металлообработки, на стройплощадках, в ремонтных зонах и на участках с повышенным количеством абразивной пыли.

Дополнительную роль играет туннельный обдув силовой части и интеллектуальная система охлаждения. Такая схема позволяет:

• снизить загрязнение внутренних узлов;
• уменьшить тепловую нагрузку на силовые компоненты;
• сократить лишнее энергопотребление на холостом ходу;
• снизить шум в периоды, когда полная интенсивность охлаждения не требуется.

Тип охлаждения обозначен как комбинированный, что соответствует общей идеологии аппарата: отдельное внимание уделено как охлаждению силовой части, так и отводу тепла от компрессорного узла и воздушного тракта плазмотрона.

Защита узлов и механическая прочность

Для промышленного источника важна не только электрическая часть, но и механическая стойкость. Установка размещена в стальной раме, которая защищает корпус и внутренние компоненты от боковых ударов и случайных контактов с заготовками, инструментом или транспортировочной оснасткой. Стальной козырёк дополнительно снижает риск повреждения верхней части аппарата в условиях стройки или тяжёлого цеха.

Фильтр-регулятор установлен в защитном исполнении, что уменьшает вероятность его поломки при перемещении. Входной диодный мост смонтирован на алюминиевой пластине для улучшенного теплоотвода, а соединительные проводники защищены резиновыми элементами. Всё это не относится к декоративным деталям — именно такие решения обычно определяют ресурс оборудования при ежедневной работе.

Транспортировка и мобильность

Несмотря на промышленный класс, аппарат адаптирован к перемещению по объекту. Конструкция включает складные ручки, колёса большого диаметра и рым-болты для транспортировки. Это позволяет использовать источник не только в стационарной зоне, но и на монтажных площадках, в ремонтных подразделениях, на наружных работах и в условиях, где покрытие пола далеко от идеального.

Колёса большого диаметра особенно полезны на участках с порогами, решётчатыми настилами, кабельными переходами и неровным основанием. Для снабжения и эксплуатации это означает меньше проблем при перемещении между постами и более безопасную доставку аппарата к месту работ.

Удобство настройки и управления

Панель управления ориентирована на практическое применение без сложной цифровой логики. Основные параметры задаются бесступенчато с помощью прорезиненного регулятора, что удобно в перчатках и в условиях загрязнённой рабочей зоны. На панели предусмотрены индикация сети, перегрева, силы тока, выбранного режима работы, режима компрессора и состояния плазменного/сварочного процесса.

Полезной функцией является сброс к заводским настройкам. На производстве это помогает быстро вернуть аппарат в исходное состояние после экспериментов с настройками, передачи между сменами или использования разными операторами.

Электрические параметры и эксплуатационный класс

Источник рассчитан на питание от 380 В, частота сети — 50 Гц. Максимальный потребляемый ток составляет 30,6 А, потребляемая мощность — 20,1 кВт. Эти значения важно учитывать при подборе линии питания, автоматики защиты, сечения кабеля и распределения нагрузки по цеховой сети.

Класс изоляции — H, класс защиты — IP21. Это типовое исполнение для промышленного инверторного оборудования, рассчитанного на работу в помещениях и под навесом при соблюдении общих требований к защите от прямого воздействия осадков и агрессивной среды. Коэффициент мощности 0,7 также следует учитывать при проектировании подключения на предприятии.

Сигнальный разъём — 3/8 G. При подборе совместимых аксессуаров, внешней пневматики и сервисной оснастки этот параметр имеет практическое значение.

Где аппарат показывает себя наиболее рационально

Эта модель особенно уместна там, где требуется сочетание высокой мощности, автономности и стойкости к тяжёлым условиям. Установка подходит для:

• производства металлоконструкций;
• строительно-монтажных работ;
• машиностроения и ремонтных служб;
• мостостроения и инфраструктурных объектов;
• кузнечных и заготовительных участков;
• сервисных подразделений, где одна машина должна закрывать и резку, и MMA.

Если на предприятии требуется аппарат плазменной резки для производственных задач с возможностью работы без внешнего компрессора, данная конфигурация выглядит технологически оправданной. Для выездных бригад это также рабочий вариант, поскольку уменьшает состав дополнительного оборудования на объекте.

Практика выбора для производства

Кому точно подходит

• Цехам металлоконструкций, где регулярно режут лист, профиль и фасонный прокат толщиной до 40 мм и требуется высокая сменная производительность.
• Монтажным и ремонтным бригадам, которым нужен автономный аппарат плазменной резки без обязательного внешнего компрессора.
• Сервисным подразделениям предприятий, где помимо резки востребован режим MMA для оперативного ремонта, прихваток и восстановления узлов.
• Заготовительным участкам, работающим с разнородными материалами, включая углеродистую сталь и алюминий.
• Подрядчикам по строительству и демонтажу, которым важна мобильность по площадке, прочная рама и устойчивость к тяжёлым условиям.
• Мастерским и сервисным участкам, где требуется один источник для резки, продувки и вспомогательных работ с пневмоинструментом.

Когда лучше выбрать другой класс

• Если основная работа ведётся по тонкому листу и важна максимальная компактность, может быть рациональнее аппарат меньшей мощности без встроенного компрессора.
• Если резка выполняется стационарно на одном посту с уже подготовленной пневмосетью, иногда целесообразно рассмотреть источник CUT без интегрированного компрессора.
• Если предприятие не использует MMA и требуется только плазменный процесс, можно выбирать специализированную установку без комбинированного функционала.
• Если нужна автоматизированная резка на координатном столе с ЧПУ, следует подбирать решение с соответствующими интерфейсами и интеграцией под механику станка.
• Если работы ведутся преимущественно в среде с жёсткими требованиями к степени пылевлагозащиты вне помещений, стоит дополнительно оценить условия размещения и подобрать исполнение под конкретную площадку.

Типовые ошибки выбора

• Ориентироваться только на максимальную толщину реза. Для производства важнее толщина, на которой аппарат работает стабильно в течение смены, а не только предельный показатель в разовой операции.
• Не учитывать требования к сети 380 В. При мощности 20,1 кВт необходимо заранее проверить ввод, автоматы защиты, сечение питающего кабеля и фактическую стабильность напряжения на участке.
• Игнорировать качество воздуха и расходников. Даже при наличии встроенного безмасляного компрессора ресурс плазмотрона напрямую зависит от состояния воздушного тракта и качества сменных элементов.
• Покупать аппарат без оценки мобильности. Для выездных и монтажных работ важны колёса, рама, ручки и возможность транспортировки, а не только электрические параметры.
• Недооценивать режим MMA. На практике комбинированный источник часто заменяет отдельный аппарат для ремонта и прихваток, что влияет на экономику оснащения участка.
• Не закладывать запас по оснастке. Для непрерывной работы нужно сразу предусмотреть запас сопел, электродов, защитных колпачков, кабельной части и средств защиты оператора.

Гарантия и сервис

Аппарат промышленного класса должен закупаться с понятной сервисной схемой, доступностью расходных элементов и возможностью технической поддержки в период эксплуатации. Для оборудования Сварог принципиально важны наличие авторизованного сервиса, поставка оригинальных комплектующих и корректный подбор совместимой оснастки.

При вводе в эксплуатацию рекомендуется соблюдать требования по подключению к сети 380 В, контролю охлаждения, чистоте воздушного тракта и регламенту обслуживания компрессорного узла. Для производственных предприятий это напрямую влияет на сохранение рабочего ресурса и снижение незапланированных простоев.

Если аппарат закупается для ежедневной работы, имеет смысл сразу уточнить порядок гарантийного сопровождения, сроки поставки расходников и возможность сервисной диагностики. Для B2B-заказчиков это важнее формального гарантийного срока, поскольку определяет реальную доступность оборудования в течение всего жизненного цикла.

Оснастка и комплектация

Что входит в комплект

• инверторный аппарат для воздушно-плазменной резки;
• плазменный резак P80 в сборе, 10 м;
• клемма заземления в сборе 200 А, 3 м;
• комплект ЗИП;
• руководство по эксплуатации и паспорт.

Совместимость и особенности оснащения

Базовая поставка уже позволяет запустить аппарат в работу, однако для производственного применения важно оценить совместимость по нескольким направлениям. Плазмотрон P80 — распространённый формат для мощных установок воздушно-плазменной резки, что упрощает подбор расходных частей и сервисной оснастки. При этом для стабильной работы следует использовать элементы, рассчитанные на соответствующий диапазон тока и режим эксплуатации.

Режим MMA требует корректного подбора электрододержателя, силовых кабелей и разъёмов, если планируется регулярное использование сварочной функции. На участке сварки это особенно важно, когда аппарат работает не эпизодически, а как полноценный резервный источник.

Для безопасной и стабильной эксплуатации также имеет значение качество подключения массы, состояние контактных поверхностей и длина кабельной линии. Если аппарат используется на крупной площадке или в длинномерных конструкциях, заранее подбирают кабели и разъёмы необходимого сечения и длины.

Что докупить сразу

• Комплект расходников для плазмотрона P80. Включает электроды, сопла, завихрители, защитные колпачки и другие быстроизнашиваемые элементы. Для непрерывной работы без простоев запас желательно формировать сразу на несколько смен.
• Кабели и разъёмы под реальную схему размещения поста. Это особенно актуально, если аппарат будет использоваться на монтаже, в длинных пролётах или на нескольких рабочих позициях.
• Тележки для сварочного оборудования или дополнительные средства перемещения, если источник планируется регулярно перевозить между участками, несмотря на наличие штатных колёс.
• Сварочные маски с режимом работы под плазменную резку и MMA. Для оператора это вопрос не только безопасности, но и точности ведения реза при длинных проходах.
• Краги сварщика и сопутствующие СИЗ для защиты рук при резке и ручной дуговой сварке. Для плазмы важна стойкость к тепловому воздействию и удобство удержания плазмотрона.
• Щётки и зачистной инструмент для подготовки поверхности, удаления окалины, зачистки кромки и последующей доводки деталей после резки.
• Электрододержатель и кабель массы повышенной надёжности, если режим MMA будет использоваться регулярно, а не как вспомогательный.
• Фильтрующие элементы и сервисный комплект для планового обслуживания воздушного тракта и компрессорной части, чтобы сохранить качество реза и ресурс плазмотрона.

С точки зрения производственной эксплуатации СВАРОГ REAL CUT 120 AIR PLUS (L231) представляет собой мощную комбинированную установку для цеха и выезда, где плазменная резка является основным процессом, а MMA расширяет функциональность на ремонтных и монтажных задачах. Наличие встроенного безмасляного компрессора, HF-поджига, дежурной дуги, режимов 2T/4T и резки сетки делает этот аппарат плазменной резки рациональным выбором для предприятий, которым нужен один надёжный источник для интенсивной работы по металлу без привязки к отдельной пневмосистеме.
