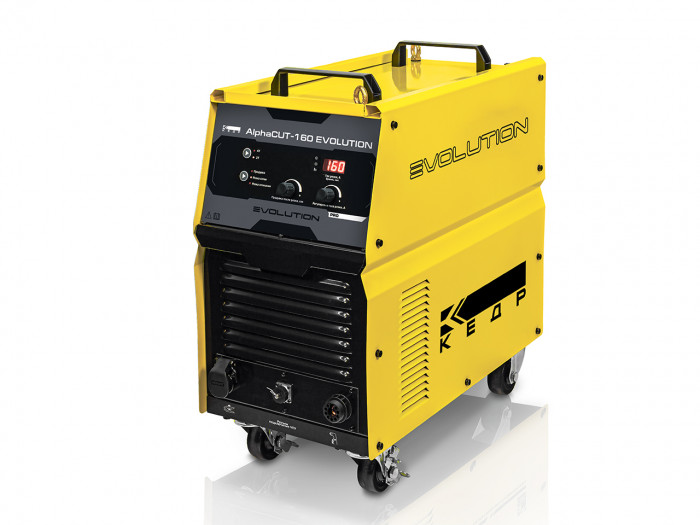

Аппарат плазменной резки КЕДР AlphaCUT-160 EVOLUTION (400В, 20-160А, 50 мм)

Аппарат плазменной резки КЕДР AlphaCUT-160 EVOLUTION — стационарный инверторный источник воздушно-плазменной резки для цеховой эксплуатации и интеграции в производственный процесс. Модель рассчитана на питание от сети 400 В, работает в диапазоне 20–160 А и применяется для раскроя токопроводящих материалов толщиной до 50 мм. Такое исполнение подходит для металлообработки, заготовительных участков, сервисных подразделений и задач, где важны стабильный рез, высокая производительность и возможность подключения к автоматизированной системе ЧПУ.

Как мы поставляем

Поставляем промышленное сварочное и режущее оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, подрядных организаций и сервисных служб.

Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для снабжения, бухгалтерии и согласования закрывающих документов. Возможна отгрузка со склада и поставка под заказ, в зависимости от текущей доступности и состава требуемого комплекта.

Подбираем оснащение под техническое задание: источник, плазмотрон, расходные части, подготовку воздуха, соединительные элементы и сопутствующую оснастку для запуска оборудования в работу. Для ряда брендов можем организовать демонстрацию оборудования в работе — условия и доступность уточняйте у менеджера.

Описание и возможности

КЕДР AlphaCUT-160 EVOLUTION — промышленная установка плазменной резки в инверторном исполнении, ориентированная на длительную работу при высоких нагрузках. Аппарат работает только в режиме воздушно-плазменной резки (CUT), без комбинирования со сварочными процессами. Это важно для предприятий, которым нужен специализированный источник под раскрой металла, а не универсальный компромиссный аппарат.

Рабочий диапазон и назначение

Диапазон тока реза 20–160 А позволяет использовать установку как для сравнительно тонких листов, так и для толстого металла. Нижняя граница тока удобна при работе с более деликатными заготовками, когда требуется сократить тепловложение и снизить ширину реза. Верхний диапазон ориентирован на интенсивный раскрой массивных деталей, демонтаж, подготовку кромок и вырезку технологических отверстий в толстом прокате.

Максимальная толщина разрезаемого металла достигает 50 мм. На практике это означает, что источник закрывает широкий спектр задач: от раскроя листа и фасонного металлопроката до обработки деталей из конструкционных и нержавеющих сталей, а также ряда цветных металлов. Для производственных задач особенно важно, что плазменный способ обеспечивает более высокую скорость по сравнению с механическим разделением и позволяет получать аккуратную линию реза при корректно подобранных параметрах.

Питание и силовая часть

Источник выполнен по инверторной схеме, что обеспечивает точное управление параметрами дуги, устойчивость процесса и более предсказуемое качество реза в сравнении с устаревшими трансформаторными решениями. Питание осуществляется от промышленной сети 400 В с частотой 50 Гц, поэтому аппарат рассчитан на эксплуатацию на производственных площадках, где имеется соответствующая силовая инфраструктура.

Мощность установки составляет 25,6 кВт. При подборе места установки важно учитывать нагрузку на сеть, параметры вводной автоматики, сечение питающих кабелей и качество заземления. Для цехов с интенсивной эксплуатацией это стандартный инженерный вопрос: аппарат должен быть включён в электрическую схему участка с запасом по питающей линии, а не по остаточному принципу.

Напряжение холостого хода 325 В обеспечивает необходимые условия для стабильного формирования процесса резки и уверенного запуска дуги. Для плазменной установки такого класса это рабочий параметр, влияющий на надёжность старта и устойчивость процесса при разных конфигурациях реза.

Пилотная дуга и высокочастотный поджиг

В источнике реализованы пилотная дуга и высокочастотный поджиг (HF). Это сочетание особенно полезно в ежедневной работе, когда оператору приходится часто запускать цикл, позиционировать плазмотрон, выполнять прерывистые резы, работать по окрашенным, загрязнённым или перфорированным поверхностям.

Пилотная дуга облегчает перенос основного процесса на металл и делает старт более стабильным. Высокочастотный поджиг помогает быстро инициировать рез без контактного касания, что снижает износ расходных частей при правильной эксплуатации и повышает удобство при ручной работе. Для участка, где режут серийные детали, это напрямую влияет на производительность и повторяемость результата.

Точность настройки и контроль параметров

Для установки режима резки предусмотрен цифровой дисплей, на котором отображается значение тока. Это даёт оператору понятный и воспроизводимый способ настройки под толщину, тип металла и характер реза. В производственной среде цифровая индикация удобна не только для текущей работы, но и для стандартизации режимов: можно быстро фиксировать рабочие настройки в технологической карте и повторять их на следующих партиях.

В составе функционала предусмотрен делитель напряжения и обратная связь по напряжению на дуге. Для ручной эксплуатации это полезно с точки зрения стабильности процесса, а для автоматизированных систем — критично при интеграции в контур управления. Контроль по напряжению дуги позволяет точнее отслеживать условия резки и использовать аппарат в связке с оборудованием, где требуется корректная передача сигнала и поддержание заданной логики работы.

Режимы управления плазмотроном

Источник поддерживает режимы 2T и 4T. В практическом применении это влияет на эргономику работы:

• 2T удобен для коротких резов, разовых включений, подрезки, вырезки небольших элементов и частых старт-стоп циклов;
• 4T снижает утомляемость оператора при длинных проходах, раскрое листа и серийной работе, когда не требуется постоянно удерживать кнопку плазмотрона.

Для производственного участка наличие обоих вариантов управления полезно, поскольку один и тот же аппарат может использоваться и на грубом раскрое, и на более аккуратной вырезке деталей.

Настройка постпродувки и ресурс расходников

Возможность настройки времени постпродувки воздухом в конце цикла резки — важная функция для аппарата промышленного уровня. Постпродувка охлаждает плазмотрон и расходные элементы после завершения дуги, что помогает сократить термическую нагрузку на сопло, электрод и внутренние узлы головки.

С инженерной точки зрения это не второстепенная опция, а инструмент управления ресурсом. Если постпродувка подобрана корректно, расходные части служат дольше, снижается вероятность перегрева плазмотрона, а качество повторных стартов остаётся стабильным. На участке с большим количеством включений это напрямую отражается на эксплуатационных затратах.

Подключение к ЧПУ и автоматизация

Отдельное преимущество модели — разъём подключения к автоматизированной системе ЧПУ. Это расширяет область применения: аппарат можно использовать не только как ручной источник, но и как силовую часть для механизированного или полуавтоматизированного комплекса резки при условии правильной интеграции по интерфейсам и согласования с системой управления.

Для предприятий, где часть заготовок режется вручную, а часть — на координатном столе, такой подход удобен с точки зрения унификации парка оборудования. Наличие делителя напряжения и обратной связи по дуге делает модель более пригодной для встраивания в технологическую цепочку, чем базовые аппараты без подобных функций.

Охлаждение и работа под нагрузкой

Установка оснащена улучшенной системой охлаждения, рассчитанной на интенсивную эксплуатацию. Для плазменной резки это особенно важно, поскольку процесс сопровождается значительным тепловыделением как в силовой части, так и в плазмотроне. Эффективный отвод тепла положительно влияет на стабильность параметров, снижает риск аварийных остановок по перегреву и поддерживает ресурс электронных компонентов.

На производстве это выражается просто: аппарат лучше переносит длительные смены, серийные задания и высокую плотность работы. При этом для сохранения ресурса по-прежнему требуется нормальная вентиляция рабочей зоны, регулярная очистка от пыли и использование подготовленного сжатого воздуха без избытка влаги и масла.

Требования к воздуху и пневмосистеме

Рабочее давление составляет 6 бар. Для воздушно-плазменной резки качество подачи воздуха не менее важно, чем электрические параметры. Недостаточное давление, нестабильный поток или загрязнённый воздух приводят к ухудшению качества реза, ускоренному износу расходников, нестабильному поджигу и риску повреждения плазмотрона.

Поэтому при вводе аппарата в эксплуатацию следует оценивать не только наличие компрессора, но и всю цепочку подготовки воздуха: производительность, стабильность давления, фильтрацию, влагоотделение и состояние шлангов. Для цеховой эксплуатации это обязательное условие нормальной работы, особенно если источник используется ежедневно и на высоких токах.

Материалы и реальные задачи

Плазменная установка такого класса применяется для резки электропроводящих материалов. В первую очередь это:

• углеродистые и низколегированные стали;
• нержавеющие стали;
• алюминий и его сплавы;
• медь и другие цветные металлы, если это допускается технологией и подобраны корректные параметры.

Для сварки алюминия используют другие процессы, однако для раскроя алюминиевых листов и плит плазменная резка остаётся рабочим инструментом, особенно когда требуется скорость и нецелесообразно применять механическую обработку. На заготовительном участке аппарат закрывает задачи раскроя, вырезки контуров, подготовки деталей под последующую сварку, ремонтных операций и демонтажа металлоконструкций.

Формат эксплуатации

Класс аппарата — стационарный. Это означает, что источник рассчитан прежде всего на постоянное рабочее место: в цехе, на заготовительном посту, в сервисной зоне предприятия или в составе механизированного комплекса. Такой формат оправдан там, где оборудование используется системно, а не эпизодически.

Несмотря на возможность перемещения внутри участка, это не мобильное решение для случайных выездных работ. Аппарат логично устанавливать там, где уже организованы силовое питание, подача сжатого воздуха, безопасная зона резки, вытяжка и хранение расходных материалов.

Практика выбора для производства

Кому точно подходит

• Заготовительным участкам металлообработки, где требуется регулярный раскрой листа, полосы, профиля и деталей из токопроводящих материалов на токах до 160 А.
• Производственным цехам, которым нужен стационарный источник для ежедневной работы с толстым металлом и возможностью подключения к ЧПУ.
• Сервисным и ремонтным подразделениям, выполняющим демонтаж, вырезку повреждённых участков, подготовку деталей под восстановление и ремонт оборудования.
• Предприятиям с задачами серийного раскроя, где важны повторяемость настроек, удобство режимов 2T/4T и контроль параметров по цифровому дисплею.
• Участкам, где режут нержавеющую сталь и алюминий, когда требуется универсальный плазменный способ обработки разных проводящих материалов.
• Производствам, планирующим автоматизацию, если нужен аппарат с интерфейсной готовностью для интеграции в систему ЧПУ и использованием сигнала по напряжению дуги.

Когда лучше выбрать другой класс

• Если резка выполняется эпизодически и в основном по тонкому металлу, часто достаточно менее мощной установки с меньшими требованиями к сети и воздуху.
• Если работа ведётся на выезде, в монтажных условиях или на объектах без стабильного питания 400 В, более уместен компактный мобильный аппарат другого класса.
• Если основная задача — высокоточная фигурная резка с минимальной последующей обработкой, следует оценивать уже не только источник, но и полноценный механизированный комплекс с соответствующей кинематикой и столом.
• Если на предприятии нет подготовленной пневмосистемы, покупка мощного плазменного аппарата без решения вопроса по воздуху приведёт к нестабильной работе и лишним расходам.
• Если требуется не резка, а сварка, нужно подбирать отдельный сварочный источник под процесс MIG/MAG, TIG или MMA, а не пытаться закрыть задачу плазменной установкой.

Типовые ошибки выбора

• Ориентироваться только на максимальную толщину 50 мм. В реальной эксплуатации важно учитывать не предельный рез, а рабочую толщину, требуемую скорость, качество кромки и объём последующей зачистки.
• Недооценивать требования к сжатому воздуху. Даже мощный источник не покажет нормальный результат при влажном, загрязнённом или нестабильном по давлению воздухе.
• Не учитывать инфраструктуру участка. Для аппарата на 400 В и 25,6 кВт нужно заранее проверить ввод, защиту, кабельную линию, заземление и вентиляцию рабочей зоны.
• Покупать установку без запаса по расходным частям. На старте эксплуатации часто теряется время из-за отсутствия сопел, электродов и комплектующих к плазмотрону.
• Игнорировать сценарий автоматизации. Если в перспективе планируется ЧПУ, лучше сразу выбирать источник с нужными интерфейсами и сигналами, чем затем менять оборудование.
• Считать, что плазменная резка не требует обучения оператора. Качество кромки, прямолинейность, количество грата и ресурс плазмотрона сильно зависят от дистанции, скорости перемещения и корректности настроек.

Гарантия и сервис

На аппарат действует гарантия 2 года. Для промышленного оборудования это важный показатель, особенно при закупке в производственный контур, где требуется понятный срок ответственности производителя и поставщика.

При выборе источника для предприятия имеет значение не только сама гарантия, но и доступность авторизованного сервиса, диагностики и оригинальных расходных материалов. Для плазменной установки это особенно актуально: при высокой интенсивности работы необходима возможность оперативно получать консультации по подключению, режимам, запуску после простоя и обслуживанию силовой части и плазмотрона.

С практической точки зрения рекомендуется сразу организовать у себя на участке базовый регламент эксплуатации: контроль состояния кабелей, очистку вентиляционных каналов, проверку пневмолинии, замену изношенных расходников и фиксацию рабочих режимов для типовых толщин металла. Такой подход помогает сохранить ресурс оборудования и сократить внеплановые простои.

Оснастка и комплектация

Аппарат плазменной резки КЕДР AlphaCUT-160 EVOLUTION поставляется в рабочем комплекте, достаточном для ввода в эксплуатацию после подключения питания и сжатого воздуха. В состав поставки входят:

• аппарат воздушно-плазменной резки;
• плазмотрон КЕДР CUT-141 PRO с центральным адаптером, длина 6 м;
• кабель с клеммой заземления длиной 3 м;
• влагоотделитель;
• газовый шланг;
• набор расходных частей;
• руководство по эксплуатации.

Что важно по совместимости

Штатный плазмотрон класса CUT-141 PRO рассчитан на работу с данным источником и закрывает основные задачи ручной резки в промышленном диапазоне токов. При дальнейшей эксплуатации важно использовать совместимые расходные элементы, соответствующие конструкции плазмотрона и фактическому режиму резки. Несовместимые или некачественные комплектующие часто становятся причиной нестабильной дуги, ухудшения геометрии реза и перегрева головки.

Кабель массы должен подключаться к чистой металлической поверхности с надёжным контактом. Для толстого металла и длительных проходов качество этого соединения влияет не меньше, чем состояние сопла. Влагоотделитель в базовом комплекте помогает на старте, однако для постоянной цеховой работы нередко целесообразно строить более развитую систему подготовки воздуха.

Что докупить сразу

• Комплект расходных частей к плазмотрону — сопла, электроды, завихрители и защитные элементы под рабочие токи, которые реально используются на участке. Для серийной резки запас лучше формировать заранее.
• Дополнительные кабели и разъёмы — если аппарат ставится на удалении от пневмолинии, стола резки или силовой точки подключения, штатной длины может быть недостаточно.
• Газовые рукава и соединительная пневмоарматура — для корректного подключения к компрессору или магистрали сжатого воздуха без потерь давления и с учётом реальной схемы участка.
• Редукторы и узлы подготовки воздуха — если в существующей системе требуется точнее стабилизировать давление, контролировать подачу и улучшить качество воздуха перед источником.
• Тележки для сварочного оборудования — полезны, если аппарат используется на нескольких постах внутри цеха и требуется безопасное перемещение вместе с оснасткой и запасом расходников.
• Сварочные маски или специализированные средства защиты для резки — необходимы для защиты зрения и лица от яркого излучения, искр и разлетающихся частиц металла.
• Краги сварщика — для защиты рук при ручной плазменной резке, особенно на толстом металле и при длительных проходах, где тепловая нагрузка заметно выше.
• Щётки и зачистной инструмент — пригодятся для подготовки зоны контакта массы, удаления окалины, грата и доводки кромки после резки перед последующей сборкой или сваркой.

Если аппарат планируется использовать в составе автоматизированного поста, имеет смысл сразу согласовать состав комплекта под конкретное техническое задание: тип интерфейса, длину коммуникаций, схему подключения к ЧПУ, требования к подготовке воздуха и запас расходников под рабочую номенклатуру металла. Такой подход позволяет быстрее ввести источник в эксплуатацию и избежать дооснащения уже после запуска участка.
