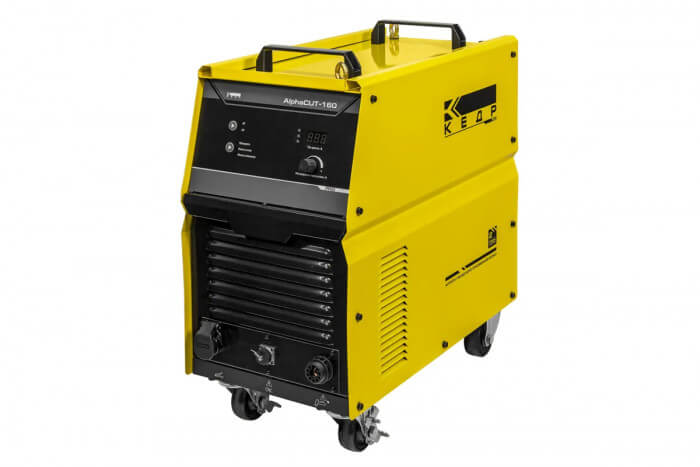

Аппарат плазменной резки КЕДР AlphaCUT-160 (380В, 20-160А, 50 мм)

Аппарат плазменной резки КЕДР AlphaCUT-160 (380В, 20-160А, 50 мм) — стационарный промышленный источник для воздушно-плазменной резки токопроводящих материалов на производственном участке, в заготовительном цехе и на сервисной базе. Модель работает только в режиме CUT и рассчитана на задачи, где требуется уверенный рез по стали, нержавеющей стали, алюминию и другим электропроводным металлам. Диапазон тока 20–160 А позволяет использовать установку как для тонколистовых работ, так и для разделительной резки металла значительной толщины.

Как мы поставляем

Поставляем оборудование на производства Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для предприятий, подрядных организаций и сервисных подразделений. Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для плановых и тендерных поставок.

Отгрузка возможна со склада или под заказ в зависимости от текущей доступности и требуемой комплектации. Подбираем комплект под техническое задание: источник, плазмотрон, расходные элементы, подготовку воздуха, кабельную часть и сопутствующую оснастку. Для ряда брендов можем организовать демонстрацию оборудования в работе — условия и доступность уточняйте у менеджера.

Описание и возможности

КЕДР AlphaCUT-160 относится к классу мощных инверторных установок воздушно-плазменной резки для цеховой эксплуатации. Это не универсальный сварочный аппарат, а специализированный источник под процесс CUT, рассчитанный на стабильную работу при высоких токах и на выполнение длинных резов в промышленном ритме. Такое исполнение обычно выбирают там, где резка является отдельной технологической операцией и к оборудованию предъявляются требования по производительности, повторяемости и совместимости с автоматизацией.

Рабочий диапазон и назначение

Источник формирует ток реза от 20 до 160 А. Нижняя граница диапазона полезна при работе с более тонкими заготовками, когда важно уменьшить тепловложение и сузить зону термического влияния. Верхняя граница 160 А ориентирована на интенсивную резку толстого металла и на разделительные операции, где требуется уверенное прохождение по сечению без многократных проходов.

Максимальная толщина разрезаемого металла достигает 50 мм. Для производственной практики важно понимать, что предельная толщина и рабочая толщина — не одно и то же. Предельное значение актуально для разделительного реза, когда задача состоит в том, чтобы гарантированно пройти заготовку. Для получения более ровной кромки, устойчивой скорости и меньшего объёма последующей зачистки обычно выбирают запас по мощности относительно фактической толщины материала.

Какие материалы режет установка

Плазменная резка применяется для всех токопроводящих металлов. На этом аппарате рационально выполнять:

• резку углеродистой и низколегированной стали;
• резку нержавеющей стали;
• резку алюминия и его сплавов;
• раскрой оцинкованных и других проводящих листовых материалов с учётом требований по вентиляции и удалению аэрозолей;
• разделку кромок, вырезку технологических окон, демонтажные и ремонтные операции.

Для предприятий, где требуется резка алюминия, важны достаточный запас по току, стабильный поджиг и качественная подготовка воздуха. Именно эти факторы сильно влияют на форму реза, количество грата и ресурс расходных частей плазмотрона.

Инверторная схема питания

Инверторный источник обеспечивает более точное управление параметрами по сравнению с традиционными тяжёлыми трансформаторными решениями. Для производства это означает предсказуемое поведение дуги, более удобную настройку под толщину металла и лучшую повторяемость результата от детали к детали. При токе до 160 А это особенно важно: при нестабильной дуге возрастает вероятность косины реза, двойной дуги, ускоренного износа сопла и электрода.

Питание и энергетические требования

Установка рассчитана на промышленную сеть 380 В с частотой 50 Гц. Потребляемая мощность 25,6 кВт указывает на серьёзный энергетический класс оборудования, поэтому для ввода в эксплуатацию необходимо заранее оценить:

• достаточность выделенной мощности на участке;
• сечение питающего кабеля и корректность защитной автоматики;
• качество заземления;
• стабильность сети при одновременной работе с другим энергоёмким оборудованием.

Для стационарной эксплуатации на производстве это стандартные требования, но именно на этапе подключения часто закладывается будущая надёжность аппарата и отсутствие ложных срабатываний защиты.

Напряжение холостого хода и запуск резки

Напряжение холостого хода 325 В обеспечивает условия для уверенного формирования режущей дуги. В реальной работе это помогает быстрее запускать процесс, особенно на загрязнённой поверхности, окрашенном металле или при работе по решётчатым и перфорированным элементам, где дуга периодически выходит из сплошного контакта с металлом.

Аппарат оснащён пилотной дугой и высокочастотным поджигом (HF). Пилотная дуга облегчает старт резки без необходимости касания соплом поверхности, что снижает риск повреждения расходников и упрощает позиционирование плазмотрона. Высокочастотный поджиг полезен там, где важны быстрый старт и уверенное возбуждение дуги при повторяющихся операциях. В условиях серийной заготовки это напрямую влияет на темп работы оператора.

Режимы управления плазмотроном

Предусмотрены режимы 2T и 4T. В режиме 2T дуга поддерживается, пока удерживается кнопка на плазмотроне; это удобно для коротких резов, точечных вырезов и частых старт-стоп операций. Режим 4T уменьшает утомляемость оператора на длинных проходах, поскольку после запуска не требуется постоянно удерживать кнопку. Для цеховой эксплуатации это не второстепенная функция, а реальный фактор производительности и удобства при ежедневной работе.

Цифровая индикация и настройка параметров

Цифровой дисплей отображает значение тока резки и позволяет точно задавать параметр под конкретную толщину и тип металла. Для технолога и мастера участка это важно по двум причинам. Во-первых, можно быстро стандартизировать режимы для повторяющихся изделий. Во-вторых, снижается зависимость результата от субъективной настройки «на глаз», что особенно полезно при работе в несколько смен или при передаче оборудования между операторами.

Точная установка тока помогает сбалансировать три ключевых показателя:

• скорость резки;
• качество кромки;
• ресурс расходных частей.

Избыточный ток на тонком металле приводит к расширению реза и усилению деформации, а недостаточный ток на толстой заготовке вызывает недорез, завал кромки и повышенное образование грата.

Рабочее давление и требования к воздуху

Рабочее давление составляет 6 бар. Для воздушно-плазменной резки качество сжатого воздуха критично не меньше, чем электрические параметры источника. Влага, масло и твёрдые частицы в магистрали резко сокращают срок службы электрода и сопла, ухудшают стабильность дуги и делают результат нестабильным от смены к смене. Поэтому при внедрении аппарата на участок необходимо оценивать не только сам источник, но и систему подготовки воздуха: компрессор, влагоотделение, фильтрацию и пропускную способность линии.

Для стабильной работы на производстве рекомендуется обеспечить:

• устойчивое давление без просадок под нагрузкой;
• сухой и очищенный воздух;
• герметичность соединений и шлангов;
• соответствие фактической производительности компрессора режиму резки.

Охлаждение и ресурс при интенсивной эксплуатации

В конструкции предусмотрена развитая система охлаждения, ориентированная на работу в тяжёлом режиме. Для источника такого класса это принципиально: при высоких токах тепловая нагрузка возрастает как на силовую часть, так и на узлы плазмотрона. Эффективное охлаждение помогает поддерживать стабильные параметры резки, уменьшает вероятность перегрева и благоприятно влияет на срок службы оборудования.

На практике это особенно важно на участках, где аппарат используется не эпизодически, а в непрерывном рабочем цикле: раскрой листа, подготовка деталей под сварку, вырезка фланцев, проёмов и усиливающих элементов.

Интеграция с автоматизацией

Отдельное преимущество модели — наличие разъёма подключения к автоматизированной системе ЧПУ. Это расширяет сценарии применения установки: от ручной резки на производстве до интеграции в механизированные и координатные комплексы. Для предприятий, которые планируют переход от ручного раскроя к частичной автоматизации, такая возможность позволяет использовать один и тот же источник в составе более сложной технологической схемы.

Подключение к ЧПУ актуально в случаях, когда требуется:

• повторяемый контур реза на серийных деталях;
• снижение влияния человеческого фактора на геометрию;
• ускорение заготовительных операций;
• интеграция в существующий раскройный пост.

Где аппарат показывает себя наиболее рационально

КЕДР AlphaCUT-160 рационально использовать на заготовительных участках, в металлоконструкционном производстве, при изготовлении опорных рам, корпусов, закладных деталей, технологических площадок, ёмкостного оборудования и нестандартных металлоизделий. Источник подходит для сервисного участка, где требуется быстро разрезать толстый металл без длительной подготовки, а также для ремонтных подразделений, работающих с различными сплавами.

Для мастерской лёгкого класса эта модель обычно избыточна, а вот для цеховой эксплуатации с регулярной резкой толстого металла — это рабочий вариант, позволяющий закрыть широкий спектр задач одним промышленным источником.

Практика выбора для производства

Кому точно подходит

• Заготовительным цехам, где регулярно режут лист, полосу, швеллер, уголок и другие элементы из углеродистой стали и нержавейки.
• Предприятиям металлоконструкций, которым нужен стационарный аппарат CUT для резки металла до 50 мм и подготовки деталей под последующую сварку.
• Производствам, где важно иметь запас по току для работы не только с тонкими листами, но и с массивными заготовками.
• Участкам, планирующим подключение к системам автоматизации или использование источника в связке с ЧПУ.
• Сервисным и ремонтным подразделениям, где требуется быстрое разделение металлоконструкций, демонтаж, вырезка повреждённых фрагментов и изготовление ремонтных вставок.
• Предприятиям, которым нужен источник для ежедневной работы с понятной настройкой, цифровой индикацией и режимами 2T/4T.

Когда лучше выбрать другой класс

• Если резка выполняется эпизодически и в основном по тонкому листу, экономически целесообразнее рассмотреть менее мощную установку.
• Если на площадке нет стабильной трёхфазной сети и невозможно обеспечить питание под мощность 25,6 кВт, потребуется аппарат другого класса или подготовка инфраструктуры.
• Если работа ведётся преимущественно на выезде и критична мобильность, стационарное исполнение массой промышленного уровня может быть неудобным.
• Если в приоритете не ручная плазменная резка, а высокоточный раскрой с узким допуском по геометрии, стоит оценить специализированные решения в составе координатных столов и комплексов с ЧПУ.
• Если на участке отсутствует подготовленный сжатый воздух требуемого качества, сначала нужно решить вопрос с компрессорной и фильтрацией, иначе потенциал источника не раскроется.

Типовые ошибки выбора

• Ориентироваться только на максимальную толщину. Для производства важнее рабочая толщина, скорость реза и качество кромки на типовых заготовках, а не только способность аппарата «прожечь» металл на пределе.
• Недооценивать требования к компрессору и подготовке воздуха. Даже мощный источник не даст стабильного результата при влажном или загрязнённом воздухе.
• Не учитывать энергетику участка. Подключение оборудования без проверки линии питания, автоматики и заземления приводит к простоям и нестабильной работе.
• Выбирать ток с большим запасом без оценки реальных задач. Избыточная мощность оправдана не всегда: если основная работа идёт по тонкому металлу, важнее удобство настройки и контроль тепловложения.
• Игнорировать автоматизацию на перспективу. Если предприятие планирует ЧПУ-раскрой, наличие интерфейса подключения лучше предусмотреть сразу, чтобы не менять источник позже.
• Не закладывать расходные элементы в регулярный запас. Для плазменной резки простои часто связаны не с поломкой источника, а с отсутствием сопел, электродов и исправной кабельно-шланговой части.

Гарантия и сервис

На аппарат плазменной резки КЕДР AlphaCUT-160 предоставляется гарантия 2 года. Для промышленного оборудования это важный показатель, но для закупщика не менее значим вопрос сервисной доступности: наличие авторизованного обслуживания, поставки оригинальных расходных элементов и возможность оперативной диагностики.

При вводе в эксплуатацию рекомендуется соблюдать требования по подключению к сети, качеству сжатого воздуха и режиму обслуживания. Это снижает риск отказов и помогает сохранить ресурс силовой части, плазмотрона и кабельных соединений. Для предприятий с высокой загрузкой участка разумно заранее уточнить регламент сервисного сопровождения и доступность расходных позиций под конкретную конфигурацию плазмотрона.

Оснастка и комплектация

Установка поставляется в готовом к запуску базовом комплекте для ручной воздушно-плазменной резки. В состав входят:

• аппарат воздушно-плазменной резки;
• плазмотрон КЕДР CUT-141 PRO с центральным адаптером, длина 6 м;
• кабель с клеммой заземления длиной 3 м;
• влагоотделитель;
• газовый шланг;
• набор расходных частей;
• руководство по эксплуатации.

Наличие плазмотрона длиной 6 м удобно для стационарной работы у раскройного стола, на сборочно-заготовительном посту и при обработке крупногабаритных деталей. Центральный адаптер упрощает подключение и обслуживание горелки, а стартовый набор расходников позволяет ввести оборудование в работу без дополнительного ожидания базовых позиций.

По совместимости важно учитывать тип плазмотрона, посадочные размеры расходных элементов и требования к кабельно-шланговому пакету. При подборе оснастки под конкретное техническое задание обычно дополнительно оценивают длину рукава, характер резки, условия размещения источника и необходимость подключения к механизированным системам.

Что докупить сразу

• Комплект расходных частей для плазмотрона. В первую очередь сопла, электроды, завихрители и защитные элементы под рабочие токи вашего диапазона. Это обязательный запас для непрерывной работы участка.
• Дополнительный плазмотрон или кабельно-шланговый пакет. Актуально для предприятий с посменной эксплуатацией, чтобы не останавливать пост при износе или ремонте основной горелки.
• Средства подготовки воздуха. Дополнительные фильтры, влагоотделители, при необходимости осушитель и качественные газовые рукава для стабильной подачи воздуха без утечек и загрязнений.
• Кабели и разъёмы. Полезны для организации стационарного поста, корректного подключения массы и оперативной замены изнашиваемых соединений.
• Тележку для сварочного оборудования. Несмотря на стационарный класс, тележка упрощает перемещение источника в пределах цеха, размещение расходников и вспомогательной оснастки.
• Сварочные маски и защитные очки. Для плазменной резки требуется надёжная защита зрения и лица от излучения, искр и брызг расплавленного металла.
• Краги сварщика. Нужны для безопасной работы с горячими заготовками, кромками после резки и при смене расходных элементов на горячем посту.
• Щётки и зачистной инструмент. Полезны для удаления грата, окалины и подготовки кромки под дальнейшие операции, включая сборку и сварку.

Если аппарат приобретается для участка, где после раскроя детали сразу передаются на сварку, имеет смысл заранее предусмотреть сопутствующую оснастку для следующей технологической стадии: редукторы для газовых постов, горелки MIG для полуавтоматической сварки и горелки TIG для аргонодуговых операций по нержавеющей стали и алюминию. Такой подход упрощает запуск полного производственного цикла без пауз на дооснащение.
