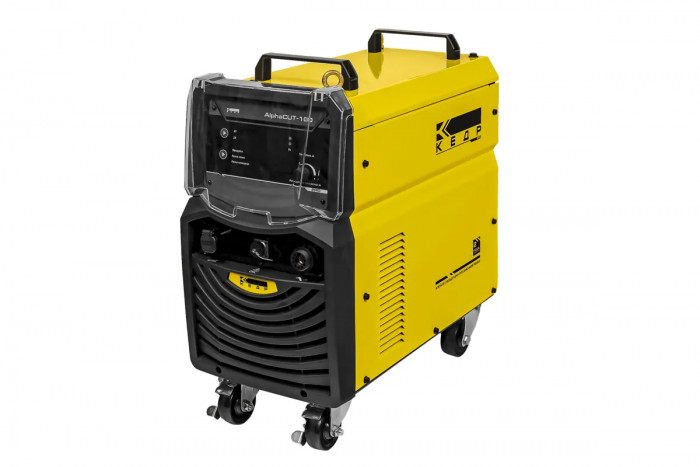

Аппарат плазменной резки КЕДР AlphaCUT-100 (380В, 20-100А, 40 мм)

Аппарат плазменной резки КЕДР AlphaCUT-100 предназначен для воздушно-плазменной резки токопроводящих металлов в условиях цеха, заготовительного участка и металлообрабатывающего производства. Это стационарный инверторный источник CUT-процесса с питанием от сети 380 В, диапазоном тока реза 20–100 А и возможностью работы с металлом толщиной до 40 мм. Модель подходит для раскроя листа, резки профильного проката, изготовления металлоконструкций, демонтажных и монтажных операций, где требуется стабильная производительность и предсказуемое качество кромки.

Как мы поставляем

Поставляем промышленное сварочное и термическое оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, подрядных организаций и сервисных участков. Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для снабжения и бухгалтерии.

Отгрузка возможна со склада или под заказ в зависимости от наличия и требуемой комплектации. Подбираем комплект под техническое задание: источник, плазмотрон, расходные элементы, кабели и разъёмы, а также сопутствующую оснастку для ввода в эксплуатацию. Для ряда брендов можем организовать демонстрацию оборудования в работе — возможность и условия лучше уточнить у менеджера при согласовании поставки.

Описание и возможности

КЕДР AlphaCUT-100 — промышленная установка воздушно-плазменной резки, рассчитанная на интенсивную эксплуатацию при разделке и раскрое металла. Аппарат работает только в режиме CUT, без совмещённых сварочных процессов, что важно для предприятий, которым нужен специализированный источник именно под плазменную резку, а не универсальный компромиссный вариант.

Процесс резки и рабочий диапазон

Диапазон тока реза 20–100 А позволяет адаптировать режим под толщину металла, тип заготовки и требуемую скорость прохода. На нижней части диапазона удобно выполнять более аккуратную резку тонколистовых материалов, металлической сетки, элементов из листа малой толщины, где важно не перегреть кромку и не получить чрезмерно широкую зону термического влияния. Верхний диапазон используется для более серьёзных заготовительных задач, когда требуется уверенное прохождение по толстому металлу и стабильное отделение расплава из реза.

Максимальная толщина разрезаемого металла составляет 40 мм. На практике это означает возможность закрывать значительную часть задач по углеродистой стали, нержавеющей стали и другим электропроводным материалам без перехода на более тяжёлый класс оборудования. Для производственных задач это особенно важно на участках, где встречается широкий ассортимент толщин и нет смысла держать несколько источников под разные диапазоны.

Какие материалы может резать

Установка воздушно-плазменной резки применяется для токопроводящих металлов. В типовой цеховой эксплуатации это:

• углеродистая сталь;
• нержавеющая сталь;
• алюминий и его сплавы;
• оцинкованный лист;
• медные и латунные заготовки;
• металлическая сетка, перфорированные и профильные элементы.

Для резки алюминия и нержавеющих сталей плазма часто оказывается удобнее механических способов, поскольку обеспечивает высокую скорость, меньшее усилие на инструмент и хорошую повторяемость результата при серийной работе.

Инверторная схема питания

Источник выполнен по инверторной технологии. Для промышленного пользователя это означает более точное управление параметрами резки, стабильность дуги и рациональное соотношение мощности и габаритов по сравнению с традиционными тяжёлыми трансформаторными решениями. Инверторный принцип также положительно влияет на управляемость процесса при смене толщины металла и помогает быстрее подстроить аппарат под конкретную операцию.

Мощность установки составляет 14,1 кВт. Такой показатель соответствует оборудованию для серьёзной заготовительной работы, а не для эпизодического бытового применения. При планировании подключения важно учитывать нагрузку на электросеть участка и качество силовой линии.

Питание и требования к сети

Аппарат рассчитан на подключение к трёхфазной сети 380 В с частотой 50 Гц. Это стандартный формат для промышленной и цеховой эксплуатации, где требуется устойчивое питание мощного оборудования. Напряжение холостого хода 310 В обеспечивает условия для уверенного формирования плазменной дуги и стабильного запуска процесса.

При вводе в эксплуатацию важно предусмотреть:

• исправную трёхфазную сеть с достаточным сечением питающего кабеля;
• корректную защиту по автоматике и заземлению;
• отсутствие критических просадок напряжения на линии;
• размещение аппарата в зоне с нормальной вентиляцией и защитой от абразивной пыли.

Работа на сжатом воздухе

Как и любой аппарат воздушно-плазменной резки, источник требует стабильной подачи сжатого воздуха. Рабочее давление составляет 6 бар. Качество воздуха напрямую влияет на ресурс расходников, стабильность плазменной струи и качество реза. Для цеховой эксплуатации это означает, что компрессорная линия должна обеспечивать не только нужное давление, но и достаточную производительность, а также подготовку воздуха от влаги и масляных примесей.

Если на участке воздух «сырой» или загрязнённый, износ сопел и электродов ускоряется, ухудшается форма реза, увеличивается количество грата и возрастает риск нестабильного поджига. Поэтому при подборе комплекта к такому источнику разумно сразу закладывать фильтрацию и надёжные газовые рукава, рассчитанные на производственную эксплуатацию.

Производительность в сравнении с альтернативными способами резки

Для многих задач плазменная резка заметно производительнее, чем резка углошлифовальной машиной или газокислородным способом. За счёт концентрированной плазменной струи оператор получает более высокую скорость прохода, меньшую зависимость от физического усилия, удобство работы по криволинейным траекториям и возможность уверенно обрабатывать не только сплошной лист, но и решётчатые конструкции, сетку, отверстия, вырезы и сложный контур.

На производстве это даёт несколько прикладных преимуществ:

• сокращение времени на раскрой и подгонку заготовок;
• снижение трудоёмкости операций по демонтажу и разделке металлоконструкций;
• меньшая зависимость результата от износа механического режущего инструмента;
• удобство обработки материалов, где механическая резка вызывает быстрый расход кругов;
• возможность быстрее перейти к последующим операциям сборки, сварки и зачистки.

Точность и качество кромки

Для класса оборудования 100 А аппарат обеспечивает качественный промышленный рез при корректно выбранных параметрах, исправных расходниках и нормальной подготовке воздуха. Итоговое состояние кромки зависит от толщины металла, скорости перемещения плазмотрона, расстояния до поверхности, состояния сопла и электрода, а также от квалификации оператора. При верной настройке рез получается с понятной геометрией, контролируемой шириной реза и приемлемым объёмом последующей зачистки.

Для заготовительных участков это означает, что КЕДР AlphaCUT-100 можно использовать не только для грубого разделения металла, но и для операций, где важна аккуратная подготовка детали под сборку, прихватку и дальнейшую сварку.

Эргономика и управление

Стационарное исполнение ориентировано на работу в производственной среде, где оборудование устанавливается на постоянном месте либо перемещается по участку по мере необходимости. Управление у таких источников обычно строится вокруг понятной настройки основного параметра — тока реза, что ускоряет обучение персонала и снижает вероятность ошибки при ежедневной работе. Это особенно удобно для предприятий, где на одном посту могут работать несколько операторов в разные смены.

Простота освоения не означает упрощённый класс оборудования. Напротив, для промышленного сегмента важна предсказуемость: чтобы аппарат быстро запускался в работу, стабильно держал режим и не требовал сложных перенастроек при переходе с одной типовой операции на другую.

Где аппарат показывает себя наиболее эффективно

Источник CUT-процесса такого класса востребован там, где требуется регулярная резка металла средней и большой толщины:

• на металлообрабатывающих производствах;
• в заготовительных цехах;
• на участках изготовления металлоконструкций;
• в строительных и монтажных организациях;
• в ремонтных подразделениях промышленных предприятий;
• в сервисных мастерских, работающих с широким перечнем металлоизделий.

Для цеховой эксплуатации важен и тот факт, что аппарат способен заменить более медленные и трудоёмкие способы резки в значительной части типовых операций, особенно когда нужно сочетание скорости, манёвренности и универсальности по материалам.

Практика выбора для производства

Кому точно подходит

• Заготовительным участкам, где регулярно режут лист, полосу, швеллер, уголок, трубу и профиль в диапазоне до 40 мм.
• Производствам металлоконструкций, которым нужен отдельный плазменный источник для раскроя и подготовки деталей перед сваркой.
• Строительным и монтажным организациям, выполняющим резку металла на объекте или в цехе с подключением к сети 380 В.
• Ремонтным подразделениям, где важно быстро разрезать изношенные металлоэлементы, демонтировать узлы и подготавливать новые детали.
• Предприятиям, работающим с разными токопроводящими материалами, включая сталь, нержавейку и алюминий.
• Цехам, которым нужна производительность выше, чем у УШМ и газового резака, при ежедневной эксплуатации.

Когда лучше выбрать другой класс

• Если резка выполняется эпизодически и в основном по тонкому металлу, экономически оправданнее может быть более компактный аппарат меньшей мощности.
• Если на участке отсутствует стабильная сеть 380 В, потребуется либо модернизация электропитания, либо выбор оборудования под другой формат подключения.
• Если основная задача — высокоточная фигурная резка с жёсткими требованиями к геометрии серийных деталей, стоит рассматривать комплекс с ЧПУ и соответствующей механизацией.
• Если регулярно требуется резка металла существенно толще 40 мм, нужен более тяжёлый класс плазменной установки или альтернативная технология разделки.
• Если на предприятии нет подготовленного источника сжатого воздуха нужного качества, ввод в эксплуатацию потребует дополнительных вложений в пневмолинию.

Типовые ошибки выбора

• Ориентироваться только на максимальную толщину. Важно оценивать не только предельный рез, но и рабочую толщину, на которой аппарат будет использоваться ежедневно. Именно она определяет реальную производительность и качество кромки.
• Не учитывать качество сжатого воздуха. Даже мощный источник не покажет стабильный результат при влажном и загрязнённом воздухе. Это одна из самых частых причин ускоренного расхода сопел и электродов.
• Подключать аппарат к неподготовленной сети. Для оборудования мощностью 14,1 кВт критично состояние силовой линии, защита и правильный подбор кабельной инфраструктуры.
• Недооценивать расходную часть. При промышленной резке запас электродов, сопел и защитных элементов нужен сразу, а не после первой остановки поста из-за износа.
• Считать плазму заменой всем видам резки. Для некоторых толстостенных заготовок, серийных операций или особо точных контуров могут быть рациональнее другие технологические решения.
• Не закладывать постобработку кромки в техпроцесс. Даже при хорошем плазменном резе часть деталей требует последующей зачистки, особенно если они идут под ответственные сварные соединения.

Гарантия и сервис

На КЕДР AlphaCUT-100 предоставляется гарантия 2 года. Для промышленного оборудования это важный фактор при закупке, особенно если аппарат вводится в постоянную эксплуатацию на участке с высокой загрузкой. При выборе поставки для предприятия имеет смысл заранее уточнять порядок гарантийного сопровождения, сроки диагностики и наличие авторизованного сервисного обслуживания по бренду.

Для производственной эксплуатации также важно соблюдать базовые требования: корректное подключение к сети, использование подготовленного сжатого воздуха, своевременную замену расходников и соблюдение регламента работы. Это снижает риск внеплановых остановок и помогает сохранить стабильность реза в течение всего срока службы оборудования.

Оснастка и комплектация

Аппарат плазменной резки КЕДР AlphaCUT-100 относится к оборудованию, которое раскрывает свои возможности только при правильно подобранной оснастке. Для нормальной работы требуется совместимый плазмотрон, силовые и пневматические подключения, а также комплект расходных элементов под рабочий диапазон токов.

В типовую комплектацию и рабочую схему такого поста обычно входят:

• источник воздушно-плазменной резки;
• плазмотрон соответствующего класса по току;
• кабель массы с зажимом;
• соединения для подачи воздуха;
• расходные элементы плазмотрона;
• эксплуатационная документация.

При подборе совместимости важно учитывать не только номинальный ток 100 А, но и тип присоединения плазмотрона, длину пакета кабелей, условия работы на участке и характер деталей. Для стационарного поста в цехе и для выездных монтажных работ требования к длине коммуникаций и удобству размещения будут различаться.

Если аппарат используется в связке с дальнейшей сваркой заготовок, имеет смысл заранее продумать организацию рабочего места: размещение источника, подвод воздуха, зону удаления искр и брызг, а также наличие рядом щёток и зачистного инструмента для подготовки кромки после резки.

Что докупить сразу

• Совместимый плазмотрон нужного класса по току и длине кабель-пакета, если он не входит в поставку или требуется запасной для непрерывной работы поста.
• Комплект расходников для плазмотрона: электроды, сопла, завихрители, защитные колпачки и дистанционные элементы. Для производственных задач запас лучше формировать сразу под планируемый объём резки.
• Фильтр-влагоотделитель и элементы подготовки воздуха, чтобы обеспечить стабильную плазменную струю и продлить срок службы расходных частей.
• Газовые рукава и пневматические соединения промышленного исполнения, если штатной длины или конфигурации недостаточно для размещения оборудования на участке.
• Кабели и разъёмы для корректного подключения поста, особенно если источник встраивается в существующую инфраструктуру цеха.
• Тележку для сварочного оборудования или мобильную платформу, если аппарат требуется регулярно перемещать между рабочими зонами, сохраняя порядок с кабелями и пневмолинией.
• Сварочные маски или защитные очки, рассчитанные на работы по плазменной резке, а также краги сварщика для защиты рук от искр, нагретого металла и брызг расплава.
• Щётки и зачистной инструмент для удаления грата, окалины и подготовки кромки перед сборкой или последующей сваркой.

КЕДР AlphaCUT-100 целесообразно рассматривать как рабочий промышленный источник CUT-процесса для предприятий, которым нужна уверенная воздушно-плазменная резка в диапазоне до 100 А, подключение к сети 380 В и возможность обрабатывать металл толщиной до 40 мм. При правильной организации поста, стабильной подаче воздуха и своевременной замене расходников аппарат закрывает широкий круг задач на участке резки, в металлообработке и при изготовлении металлоконструкций.
