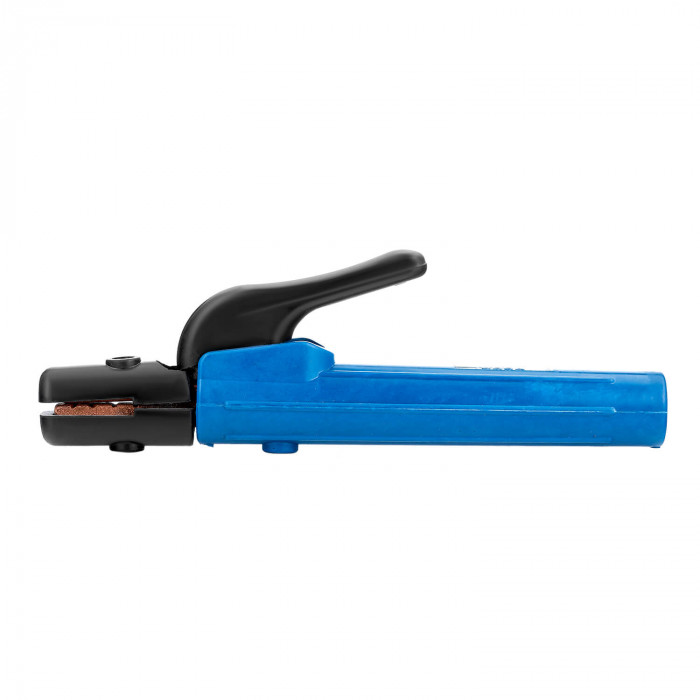

Электрододержатель ЭД-50-1-S

Электрододержатель ПТК ЭД-50-1-S предназначен для ручной дуговой сварки покрытым электродом в процессе MMA. Это рабочий аксессуар для стабильной подачи сварочного тока к электроду, его надёжной фиксации и удобного удержания при выполнении швов в разных пространственных положениях. Модель ориентирована на повседневное применение на монтажных работах, в ремонтной практике, на сервисном участке и в условиях мастерской, где важны простая конструкция, ремонтопригодность и уверенная работа с распространёнными режимами сварки.

Электрододержатель для MMA-сварки с током до 500 А

Электрододержатель ЭД-50-1-S относится к оснастке для ручной дуговой сварки и рассчитан на подключение сварочного кабеля с распространёнными вариантами сечения. Конструкция обеспечивает плотный контакт, снижает риск перегрева в зоне присоединения кабеля и позволяет уверенно работать при заметных токовых нагрузках. Открытая головка с пружинным зажимом упрощает установку электрода и ускоряет его замену в процессе работы.

За счёт полностью изолированных наружных элементов модель удобна с точки зрения электробезопасности при ежедневной эксплуатации. Для изготовления применяются материалы, устойчивые к механическим нагрузкам и термическому воздействию, что особенно важно при сварке на повышенных токах, при частой смене электродов и в условиях интенсивной цеховой эксплуатации.

Характеристики

• Тип изделия: электрододержатель для ручной дуговой сварки покрытым электродом.
• Процесс сварки: MMA.
• Номинальная токовая нагрузка: до 500 А.
• Конструкция головки: открытый тип.
• Механизм фиксации электрода: пружинный зажим.
• Положения установки электрода: 4 пространственных положения — 45°, 90°, 135° и 180°.
• Губки держателя: стальные, с 4 проточками для уверенной фиксации электрода.
• Изоляция: полностью изолированные наконечники и рукоятка.
• Подключение кабеля: намотка кабеля на пластину с последующим зажимом потайной гайкой М12 с внутренним шестигранником.
• Совместимость по кабелю: ориентирован на медный кабель сечением 50 мм2 и кабель из омеднённого алюминия сечением 70 мм2.
• Бренд: ПТК.

Конструктивные особенности

Основная практическая особенность серии ЭД 1-S — способ крепления сварочного кабеля. В отличие от решений с простым винтовым прижимом, здесь кабель наматывается на контактную пластину и фиксируется потайной гайкой. Такая схема обеспечивает надёжное механическое удержание и стабильный токоподвод, что важно при продолжительной работе и частых перемещениях сварщика по объекту.

Открытая головка удобна при быстрой замене электрода, а пружинный зажим позволяет без лишних усилий устанавливать его в нужное положение. Наличие четырёх проточек на губках даёт возможность подобрать оптимальный угол наклона электрода под конкретный тип шва: нижний, вертикальный, потолочный или угловой. На практике это упрощает доступ к труднодоступным зонам и снижает утомляемость оператора.

Полная изоляция рукоятки и наконечников повышает безопасность при работе на строительной площадке, в цехе и при ремонте металлоконструкций. Для бюджетного сегмента это важное преимущество: изделие сохраняет функциональность, необходимую для реальных сварочных задач, без усложнения конструкции.

Применение

ПТК ЭД-50-1-S используется со сварочными аппаратами и источниками питания для MMA-сварки, где требуется токовая нагрузка до 500 А и уверенная фиксация штучного электрода. Держатель подходит для сварки углеродистых и низколегированных сталей, монтажных соединений, ремонтных швов, прихваток, наплавки и общих слесарно-сварочных работ.

Модель уместна:

• на участке ручной дуговой сварки в цехе;
• в выездных монтажных бригадах;
• в коммунальном и сервисном ремонте;
• в частной мастерской и на небольшом производстве;
• при сборке и восстановлении металлоконструкций.

Электрододержатель особенно удобен там, где требуется часто менять положение электрода и работать в разных пространственных положениях. Это актуально при сварке рам, опор, закладных деталей, ворот, лестничных элементов, трубных узлов и других конструкций, где доступ к месту шва ограничен.

Для полноценной комплектации рабочего места вместе с держателем обычно применяют кабели и разъёмы, подходящие по сечению и токовой нагрузке, а также сварочные маски и краги сварщика для безопасной ежедневной работы. При эксплуатации на выезде удобна организация комплекта с надёжным силовым кабелем и качественными разъёмными соединениями, чтобы минимизировать потери напряжения и нагрев контактных зон.

Что важно учитывать при выборе

При подборе электрододержателя для производственных задач следует ориентироваться не только на максимальный ток, но и на фактическое сечение кабеля, материал жилы, интенсивность работы и тип применяемых электродов. Если на участке используются длительные проходы на повышенном токе, особенно важно обеспечить корректное присоединение кабеля и чистоту контактных поверхностей. Это напрямую влияет на нагрев, стабильность дуги и срок службы оснастки.

Для ЭД-50-1-S рационально использовать его в тех режимах, где требуется понятная и прочная механика без избыточно сложных узлов. Такой электрододержатель подходит как запасной рабочий вариант для сварочного поста, так и как основной держатель для повседневной MMA-сварки в условиях ограниченного бюджета.

Итог

Электрододержатель ЭД-50-1-S — практичное решение для ручной дуговой сварки с током до 500 А. Модель сочетает открытую головку, пружинный зажим, четыре положения фиксации электрода и надёжное подключение кабеля через пластину с потайной гайкой М12. Для монтажных, ремонтных и цеховых работ это удобный аксессуар, который закрывает базовые требования к безопасности, контакту и удобству ведения шва.
