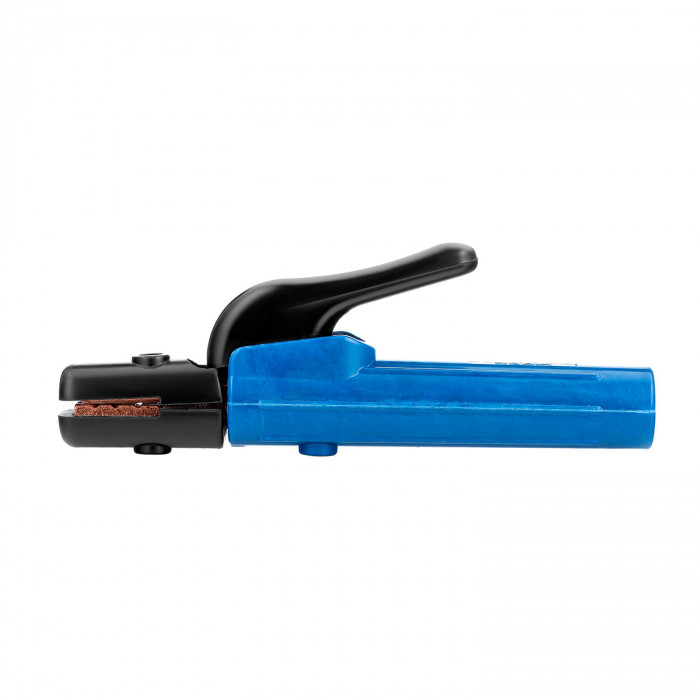

Электрододержатель ЭД-20-1-S

Электрододержатель ЭД-20-1-S — рабочий аксессуар для ручной дуговой сварки покрытым электродом (MMA), рассчитанный на стабильную подачу сварочного тока и уверенную фиксацию электрода в процессе работы. Модель подходит для повседневного применения на участке сварки, в небольшой мастерской, при монтажных и ремонтных работах, где важны простая конструкция, надёжный контакт и удобство смены электрода.

Электрододержатель для MMA-сварки с током до 200 А

Эта модель ПТК предназначена для работы со штучными электродами при сварке углеродистых и низколегированных сталей. Электрододержатель ЭД-20-1-S выполнен с полностью изолированными элементами, что повышает безопасность сварщика при ежедневной эксплуатации. Конструкция рассчитана на механические и термические нагрузки, характерные для ручной дуговой сварки, поэтому аксессуар подходит как для сервисного участка, так и для выездных работ.

Характеристики

• Тип изделия: электрододержатель для ручной дуговой сварки (MMA).
• Номинальный сварочный ток: до 200 А.
• Конструкция головки: открытый тип.
• Тип зажима: пружинный, для быстрой установки и замены электрода.
• Изоляция: полностью изолированные наконечники и рукоятка.
• Фиксация электрода: 4 проточки на зажимных губках.
• Положения электрода: 45°, 90°, 135° и 180°.
• Подключение кабеля: кабель наматывается на пластину и фиксируется потайной гайкой М12 с внутренним шестигранником.
• Бренд: ПТК.

Открытая головка с пружинным зажимом упрощает установку электрода и позволяет быстро менять расходник при переходе между проходами. Четыре проточки на губках дают возможность подобрать удобный угол положения электрода в зависимости от доступа к шву, пространственного положения и конфигурации детали. Это особенно полезно при сварке в стеснённых условиях, на сборочно-монтажных операциях и при ремонте металлоконструкций.

Отдельного внимания заслуживает способ крепления сварочного кабеля. В серии ЭД 1-S кабель фиксируется намоткой на пластину с последующим зажимом потайной гайкой М12. Такое решение обеспечивает плотный контакт, снижает риск нагрева соединения и подходит для регулярной эксплуатации при рабочих токах до 200 А. Для стабильной работы важно правильно подобрать кабели и разъёмы под фактическую токовую нагрузку и условия эксплуатации.

Применение

Электрододержатель используется с инверторными и трансформаторными источниками для MMA-сварки, где требуется надёжное удержание покрытого электрода и устойчивый токоподвод. Модель подходит для следующих задач:

• сварка металлоконструкций из углеродистой стали;
• ремонтные работы в цехе и на выезде;
• монтаж ограждений, рам, опор, закладных деталей;
• слесарно-сварочные операции в мастерской;
• обслуживание техники, хозяйственных и строительных объектов.

По токовой нагрузке держатель ориентирован на распространённый диапазон работ, где применяются электроды для бытовых и полупрофессиональных задач, а также для части производственных операций без длительной работы на предельных режимах. За счёт нескольких вариантов фиксации электрода оператору проще вести шов в нижнем, вертикальном и других пространственных положениях.

Для безопасной и удобной работы электрододержатель обычно используют в комплекте со сварочными масками, крагами сварщика и качественно подобранными кабелями и разъёмами. Такой комплект помогает сохранить стабильность сварочного контура, защитить руки и зрение, а также снизить утомляемость при длительной работе.

Электрододержатель ЭД-20-1-S целесообразно выбирать как практичный вариант для ручной дуговой сварки, когда требуется простая, понятная и ремонтопригодная оснастка без сложных узлов. Для сервисной службы, монтажной бригады и небольшого сварочного поста это удобное решение с достаточным запасом по функциональности: надёжный зажим, несколько углов установки электрода и уверенная работа на токах до 200 А.
