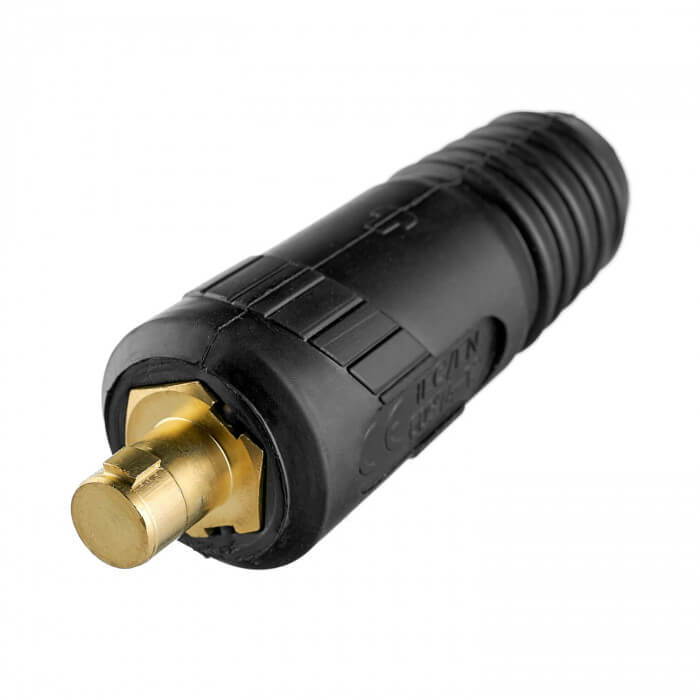

Вилка кабельная 35-50 AER3550

Вилка кабельная 35-50 AER3550 ПТК — силовой сварочный разъём для надёжного подключения кабеля к источнику питания, держателю электрода, клемме массы и другому оборудованию с байонетным соединением. Такой штекер применяют при сборке и ремонте сварочных кабелей на участке ручной дуговой сварки, в мастерской и при цеховой эксплуатации, где важны простая установка, стабильный электрический контакт и совместимость с распространёнными гнёздами формата 35-50.

Назначение и применение

Этот разъём рассчитан на установку на сварочный кабель сечением от 35 до 50 мм². Он используется в силовых цепях сварочного оборудования, где требуется быстрое подключение и отключение кабельной линии без потери качества контакта. Вилка кабельная 35-50 AER3550 подходит для оснащения инверторов MMA, части TIG-источников с подключением сварочных кабелей через байонет, а также вспомогательных силовых линий на сварочных постах.

На практике такой кабельный штекер востребован при комплектации постов ручной дуговой сварки, замене изношенных соединителей и сборке кабелей для производственных задач. Бюджетный сегмент делает его удобным вариантом для сервисного участка, учебных мастерских и ежедневной работы без избыточных затрат на оснастку.

Характеристики

• Тип изделия: кабельная вилка, силовой сварочный разъём.
• Формат подключения: 35-50.
• Минимальное сечение жилы кабеля: 35 мм².
• Максимальное сечение жилы кабеля: 50 мм².
• Назначение: подключение сварочного кабеля к аппарату и силовой оснастке.
• Бренд: ПТК.

Диапазон 35-50 означает совместимость с распространённой группой сварочных байонетных гнёзд, которые применяются на многих инверторных источниках. Подбор по сечению кабеля особенно важен: при установке разъёма на жилу 35-50 мм² обеспечивается корректная фиксация проводника, снижается риск локального перегрева и уменьшаются потери на соединении.

Совместимость

Разъём используют с аппаратами, оснащёнными ответными панельными гнёздами стандарта 35-50. Чаще всего это источники для MMA-сварки, универсальные инверторы MMA/TIG и часть промышленного оборудования, где силовые кабели подключаются через байонетный интерфейс. Вилка подходит для сборки кабеля электрододержателя и кабеля массы, а также для замены штатного штекера на существующей линии.

При подборе важно учитывать не только формат 35-50, но и фактическое сечение кабеля, состояние токоведущих жил и качество обжима или крепления. Для полноценной комплектации сварочного поста обычно одновременно подбирают кабели и разъёмы, а для безопасной работы оператора — сварочные маски и краги сварщика. Если оборудование используется как мобильный пост, удобным дополнением становятся тележки для сварочного оборудования.

Такой штекер уместен на участке, где требуется быстро обслуживать кабельные линии, менять оснастку и поддерживать работоспособность нескольких сварочных аппаратов без сложного ремонта.

Альтернативные названия

В профессиональной среде и в поисковых запросах этот тип изделия называют по-разному: вилка кабельная, кабельный разъём, байонетный разъём, силовой штекер, сварочная вилка. Также встречаются обозначения OKC и DKJ — как наименование распространённого типа сварочных байонетных соединителей. В разговорной практике могут использовать слова папа для вилки и мама для ответного гнезда.

Если нужен разъём именно под кабель 35-50 мм² для подключения к сварочному аппарату, вилка кабельная 35-50 AER3550 закрывает эту задачу как рабочий и понятный по совместимости вариант.
