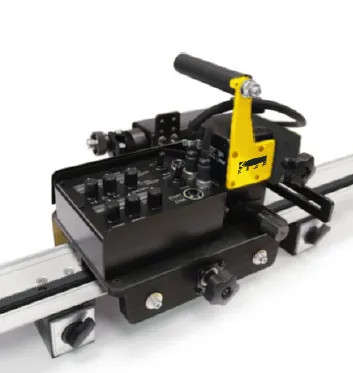

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под жесткую рейку

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под жесткую рейку предназначен для механизированного перемещения сварочной горелки с заданной скоростью и стабильной траекторией. Такое решение применяется при автоматической сварке под флюсом SAW на прямолинейных и протяжённых участках, где важны повторяемость параметров, снижение влияния человеческого фактора и повышение производительности. Каретка обеспечивает устойчивое движение, точную настройку положения горелки и работу с осцилляцией, что особенно востребовано при цеховой эксплуатации и при серийном изготовлении сварных конструкций.

Назначение и особенности работы

КЕДР СК-7 Plus EXPERT под жесткую рейку используется как промышленная сварочная каретка для автоматизации продольных швов. Жёсткая рейка задаёт направленное и стабильное перемещение, благодаря чему источник и сварочная головка работают в более предсказуемом режиме, а геометрия шва меньше зависит от навыка оператора. Это важно для производственных задач, где необходимо выдерживать одинаковое качество от изделия к изделию.

Конструкция рассчитана на точное позиционирование горелки и удобную настройку перед началом прохода. Наличие системы осцилляции горелки позволяет формировать шов с контролируемой шириной и улучшать провар на участках, где требуется поперечное колебание. Привод на четыре колеса повышает устойчивость хода и снижает вероятность рывков при перемещении по направляющей.

Характеристики

• Процесс сварки: автоматическая сварка под флюсом (SAW).
• Исполнение: каретка под жёсткую рейку для направленного перемещения по заданной траектории.
• Привод перемещения: привод на 4 колеса для стабильного хода и уверенного сцепления.
• Осцилляция горелки: предусмотрена система колебаний для настройки ширины наплавки и формы шва.
• Скорость колебаний: 0,75–15 град/с с допуском ±5%.
• Задержка в крайних положениях: 0–2,5 с.
• Регулировка положения горелки: вверх-вниз 40 мм, вперёд-назад 40 мм.
• Рабочий угол: 360° для гибкой ориентации узла сварки.
• Направление движения: направо/налево.
• Элементы конструкции: эргономичные ручки для переноски и позиционирования, держатель сварочного кабеля, прорезиненные колёса, индикатор питания.
• Питание: 50 Гц.
• Гарантия: 2 года.

Преимущества в эксплуатации

Главная задача такой установки — обеспечить равномерное движение сварочной горелки без колебаний скорости, которые часто возникают при ручном ведении. На практике это даёт более стабильное формирование шва, предсказуемую ширину валика и снижение вероятности дефектов, связанных с неравномерным перемещением. Для предприятий, где выполняются длинные прямые швы, это рабочий вариант для повышения выпуска без ухудшения качества.

Система осцилляции полезна при сварке соединений, где требуется управлять распределением металла по кромкам. Регулируемая задержка в крайних точках помогает точнее контролировать заполнение зоны шва, а настройка положения горелки по высоте и вылету упрощает адаптацию каретки под разные типоразмеры изделий и сварочные головки.

Прорезиненные колёса и привод на каждое колесо повышают плавность движения, что особенно важно на участке сварки при длительных проходах. Эргономичные ручки облегчают установку каретки на рабочую позицию, а держатель сварочного кабеля помогает организовать кабельную трассу и уменьшить риск зацепов в процессе работы.

Применение

Сварочная каретка применяется в составе комплексов автоматической сварки под флюсом (SAW) при изготовлении металлоконструкций, балок, резервуаров, обечаек, коробчатых элементов, опорных рам и других изделий с протяжёнными швами. Она подходит для цеховой эксплуатации, где требуется механизация процесса, сокращение ручных операций и повышение повторяемости результата.

Такой сварочный трактор востребован:

• на машиностроительных и металлообрабатывающих предприятиях;
• в производстве строительных и мостовых конструкций;
• при изготовлении ёмкостного оборудования;
• на участках серийной и мелкосерийной сварки;
• в случаях, когда необходимо уменьшить зависимость качества шва от квалификации оператора.

Каретка совместима с различными сварочными полуавтоматами и источниками, если технологическая схема участка предусматривает соответствующее подключение и использование горелки или сварочной головки в составе механизированного поста. При подборе важно учитывать общую компоновку линии, тип направляющей, схему подачи присадочного материала и требования к режиму сварки.

Для полноценной организации рабочего места вместе с такой установкой обычно применяют кабели и разъёмы для надёжного подключения оборудования, тележки для сварочного оборудования для размещения источника и вспомогательных узлов, а также щётки и зачистной инструмент для подготовки кромок и обработки зоны шва перед последующими операциями.

Что важно для технолога и закупщика

При выборе каретки под жёсткую рейку стоит оценивать не только сам факт механизации, но и точность регулировок, устойчивость хода, удобство переналадки и возможность работы с осцилляцией. У КЕДР СК-7 Plus EXPERT под жесткую рейку эти параметры ориентированы на промышленное применение: есть регулировки положения горелки, реверс направления движения, настройка скорости колебаний и задержки в крайних точках. Это позволяет адаптировать оборудование под конкретную карту сварки и особенности изделия.

Для производственных задач особенно важно, что механизированное перемещение помогает стабилизировать тепловложение по длине шва. В результате проще выдерживать требования по внешнему виду соединения, глубине провара и повторяемости результата от партии к партии. На длинных участках это напрямую влияет на снижение объёма доработки и на общую загрузку сварочного поста.

Итог

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под жесткую рейку — это промышленная каретка для автоматической сварки под флюсом SAW, рассчитанная на точное перемещение горелки, работу с осцилляцией и удобную настройку под конкретную задачу. Оборудование подходит для серийного производства, для длинных продольных швов и для участков, где требуется повысить стабильность процесса, сократить влияние человеческого фактора и обеспечить ровное качество сварных соединений при ежедневной работе.
