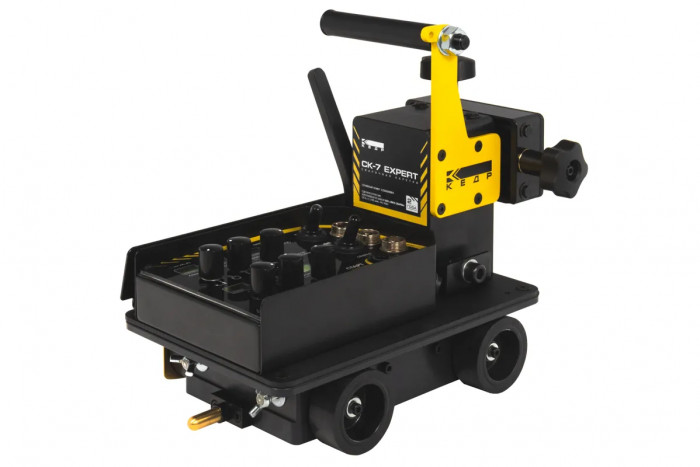

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под гибкую рейку

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под гибкую рейку предназначен для механизации перемещения сварочной горелки при автоматической сварке под флюсом. Такая установка поддерживает стабильную скорость движения, повторяемую траекторию и управляемые колебания горелки, что особенно важно при выполнении протяжённых швов, наплавки и серийных операций на участке сварки. Применение каретки снижает влияние человеческого фактора, повышает стабильность геометрии шва и помогает увеличить производительность при ежедневной работе.

Функциональные возможности и назначение

Каретка рассчитана на промышленное использование в составе комплексов SAW и работает с инверторными источниками питания. Исполнение под гибкую рейку удобно там, где требуется уверенное ведение по заданной линии на крупногабаритных заготовках, обечайках, балках, резервуарных элементах и других металлоконструкциях. Такой формат перемещения облегчает автоматизацию сварки на прямолинейных и сложных участках, где важны точность позиционирования и равномерность прохода.

Система осцилляции горелки расширяет технологические возможности оборудования. За счёт управляемых поперечных колебаний можно точнее формировать валик, контролировать ширину шва и улучшать заполнение разделки. Это особенно актуально для производственных задач, где требуется повторяемый результат на однотипных изделиях.

Характеристики

• Процесс сварки: автоматическая сварка под флюсом (SAW)
• Тип питания: инверторный источник
• Частота питающей сети: 50 Гц
• Исполнение: под гибкую рейку
• Привод перемещения: привод на 4 колеса
• Привод колёс: отдельный привод на каждое колесо
• Направление движения: направо/налево
• Система колебаний горелки: встроенная осцилляция
• Скорость колебаний: 0,75–15 град./с, погрешность ±5%
• Задержка в крайнем положении: 0–2,5 с
• Регулировка положения горелки: вверх-вниз 40 мм, вперёд-назад 40 мм
• Рабочий угол: 360 градусов
• Дополнительные элементы: индикатор питания, держатель сварочного кабеля, эргономичные ручки
• Ходовая часть: прорезиненные колёса
• Гарантия: 2 года

Конструктивные особенности

Четырёхколёсная схема с приводом на каждое колесо обеспечивает устойчивое перемещение каретки и уверенное движение по рабочей поверхности. Это важно при сварке длинных стыков, где даже небольшие рывки или неравномерность подачи могут повлиять на формирование шва. Прорезиненные колёса улучшают сцепление и делают ход более плавным, что положительно сказывается на стабильности процесса.

Регулировки положения горелки по двум осям позволяют точно выставить рабочую точку относительно кромок и сварочной ванны. Диапазона 40 мм по вертикали и 40 мм по продольному смещению достаточно для адаптации под разные типы соединений, толщины металла и конфигурации сборки. Возможность работы под углом 360 градусов упрощает настройку при сварке в различных пространственных положениях и при нестандартной компоновке оснастки.

Панель управления выполнена с расчётом на понятную настройку режимов. Оператор может быстро задать направление движения, параметры осцилляции и выдержку в крайних точках, что удобно при переходе между разными типами швов и технологическими картами.

Преимущества механизированного перемещения

• Стабильная скорость прохода уменьшает разброс по форме шва и глубине проплавления.
• Повторяемая траектория полезна при серийном изготовлении и при сварке длинномерных изделий.
• Снижение нагрузки на оператора упрощает работу на протяжённых участках и в многосменном режиме.
• Осцилляция горелки помогает управлять шириной валика и заполнением разделки.
• Сокращение доли ручных операций повышает общую производственную дисциплину процесса.
• Меньшая зависимость от субъективных навыков облегчает достижение стабильного результата на потоке.

Применение

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под гибкую рейку используется в цеховой эксплуатации при автоматической сварке под флюсом металлоконструкций, балок, рам, листовых заготовок, корпусных деталей, элементов резервуаров и трубных секций. Оборудование подходит для задач, где требуется длительный ровный проход, аккуратное ведение шва и воспроизводимость результата от изделия к изделию.

Каретка востребована на предприятиях тяжёлого машиностроения, в производстве строительных конструкций, на участках изготовления ёмкостного оборудования, в судостроении и на сервисных площадках, где выполняется наплавка или сварка протяжённых соединений. За счёт механизации перемещения она помогает организовать более предсказуемый процесс при выпуске ответственных изделий.

В составе рабочего поста вместе с такой установкой обычно применяются кабели и разъёмы для надёжного подключения оборудования, тележки для сварочного оборудования для удобного размещения источника и вспомогательных узлов, а также щётки и зачистной инструмент для подготовки кромок и межслойной обработки. При автоматической сварке под флюсом качество подготовки и стабильность подключения напрямую влияют на итоговый результат.

Совместимость и особенности эксплуатации

Каретка совместима с различными сварочными системами, где требуется механизированное перемещение горелки, и может встраиваться в производственный комплекс с инверторным источником. Исполнение под гибкую рейку даёт дополнительную гибкость при организации рабочего места и позволяет адаптировать систему под реальную геометрию изделия, а не только под жёстко фиксированные направляющие.

Держатель сварочного кабеля снижает риск помех при движении и помогает аккуратно организовать кабельную трассу. Эргономичные ручки упрощают переноску, установку и позиционирование каретки на рабочем месте. Индикатор питания облегчает контроль состояния оборудования перед запуском цикла.

Для предприятий, где важны производительность, повторяемость и снижение объёма ручного труда, такой сварочный трактор становится практичным инструментом механизации. Он позволяет стандартизировать выполнение швов, повысить устойчивость технологического процесса и сделать автоматическую сварку под флюсом более управляемой на реальном производстве.
