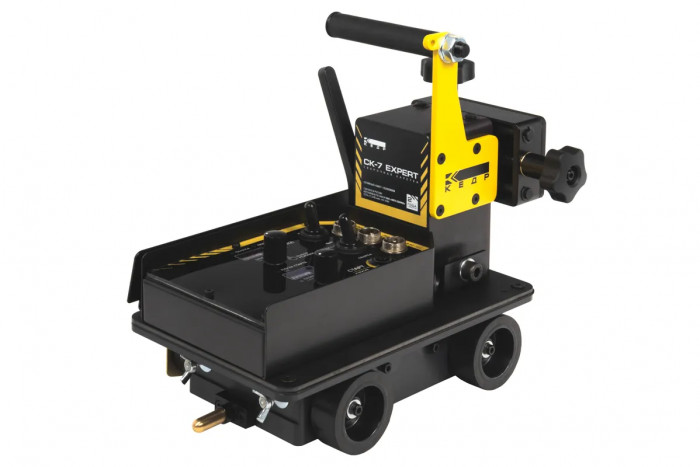

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под 3D-рейку

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под 3D-рейку — механизированное устройство для автоматизации перемещения сварочной горелки при выполнении протяжённых швов. Такая каретка применяется в процессах под флюсом (SAW), когда требуется стабильная скорость движения, повторяемая траектория и контролируемая осцилляция горелки. Решение ориентировано на цеховую эксплуатацию, где важно снизить влияние человеческого фактора, повысить равномерность формирования шва и обеспечить стабильный результат при ежедневной работе.

Назначение и особенности конструкции

Эта сварочная установка относится к классу тракторов и кареток для механизации сварки. Модель рассчитана на работу с 3D-рейкой, что позволяет точно вести горелку по заданной траектории и уверенно использовать оборудование на прямолинейных и сложных участках. Для производственных задач это особенно важно при сварке длинных соединений, где ручное ведение неизбежно даёт колебания по скорости и положению электрода.

Каретка оснащена приводом на четыре колеса, благодаря чему движение остаётся устойчивым, а сцепление с направляющей и рабочей поверхностью — надёжным. Прорезиненные колёса уменьшают проскальзывание и способствуют более плавному ходу. Эргономичные ручки упрощают переноску, установку и позиционирование устройства на участке сварки.

Отдельное преимущество — система осцилляции горелки. Она позволяет задавать колебательные движения с регулируемой скоростью и выдержкой в крайних положениях, что полезно при формировании шва требуемой ширины, при работе с разделкой кромок и при необходимости более равномерно распределять наплавленный металл по сечению соединения.

Характеристики

• Тип оборудования: сварочный трактор, каретка сварочная под 3D-рейку
• Процесс сварки: сварка под флюсом (SAW)
• Питание: инверторный источник, частота сети 50 Гц
• Привод: на каждое колесо, схема перемещения на 4 колеса
• Направление движения: вправо и влево
• Система колебаний: осцилляция горелки с регулировкой параметров
• Скорость колебаний: 0,75–15 град./с с допуском ±5%
• Задержка в крайних положениях: 0–2,5 с
• Регулировка положения горелки: вверх-вниз 40 мм, вперёд-назад 40 мм
• Рабочий угол: 360°
• Дополнительные элементы: держатель сварочного кабеля, индикатор питания, интуитивно понятная панель управления
• Гарантия: 2 года

Функциональные возможности в работе

КЕДР СК-7 Plus EXPERT под 3D-рейку обеспечивает точное перемещение сварочной головки с заранее заданной скоростью движения. Это критично для процессов SAW, где стабильность линейной подачи напрямую влияет на глубину проплавления, форму валика и равномерность наплавки. При механизированной сварке уменьшается разброс параметров от шва к шву, что облегчает внедрение типовых режимов на серийных изделиях.

Наличие осцилляции расширяет технологические возможности. Оператор может подобрать частоту колебаний и выдержку в крайних точках в зависимости от толщины металла, подготовки кромок и требуемой геометрии шва. Такой подход полезен при сварке стыковых и угловых соединений, а также при наплавочных операциях, где необходимо контролировать ширину наплавленного слоя.

Регулировки положения горелки по осям вверх-вниз и вперёд-назад дают возможность точно выставить рабочую точку относительно линии шва. Поворотный диапазон 360° упрощает настройку пространственного положения горелки и адаптацию каретки под конкретную технологическую оснастку.

Применение

Сварочная каретка используется на производстве металлоконструкций, в машиностроении, при изготовлении балок, резервуаров, рам, секций и других изделий с длинными прямолинейными или повторяющимися швами. Такой источник механизации подходит для участков, где требуется повысить производительность, снизить долю ручного труда и добиться более стабильного качества сварки под флюсом.

Оборудование целесообразно применять:

• при сварке протяжённых стыковых швов;
• при выполнении угловых соединений на однотипных изделиях;
• при серийном выпуске деталей и узлов;
• при наплавке и восстановительных работах;
• на участках, где важна повторяемость режимов и снижение количества брака.

Каретка совместима с различными сварочными полуавтоматами и источниками, если технологическая схема предусматривает механизированное перемещение горелки и интеграцию в рабочий пост. На практике это позволяет встраивать устройство в существующую систему сварки без полной перестройки участка.

Для полноценной организации поста вместе с трактором обычно подбирают кабели и разъёмы для надёжного подключения оборудования, тележки для сварочного оборудования для размещения источника и вспомогательных узлов, а также щётки и зачистной инструмент для подготовки кромок и межслойной обработки. При работе в составе автоматизированного поста также важно корректно подобрать расходные материалы и обеспечить стабильную подачу флюса и электродной проволоки.

Практическая польза для производства

Главный эффект от применения такой каретки — переход от ручного ведения к управляемому механизированному процессу. За счёт этого уменьшаются колебания скорости перемещения, снижается вероятность дефектов, связанных с неравномерным прогревом и нестабильной шириной шва. Для предприятий, где ведётся серийная сварка, это означает более предсказуемое качество и упрощение контроля технологической дисциплины.

Дополнительно снижается нагрузка на сварщика-оператора. Вместо постоянного ручного ведения горелки специалист контролирует параметры процесса, положение трактора и состояние шва. Это особенно актуально при длинных проходах, где утомляемость оператора напрямую влияет на результат.

Сварочный трактор КЕДР Каретка сварочная СК-7 Plus EXPERT под 3D-рейку можно рассматривать как рабочий вариант для предприятий, которым нужна механизация сварки под флюсом без перехода к сложным роботизированным системам. Оборудование закрывает задачи стабильного перемещения, точной настройки положения горелки и воспроизводимой осцилляции, что делает его практичным решением для промышленного применения.
