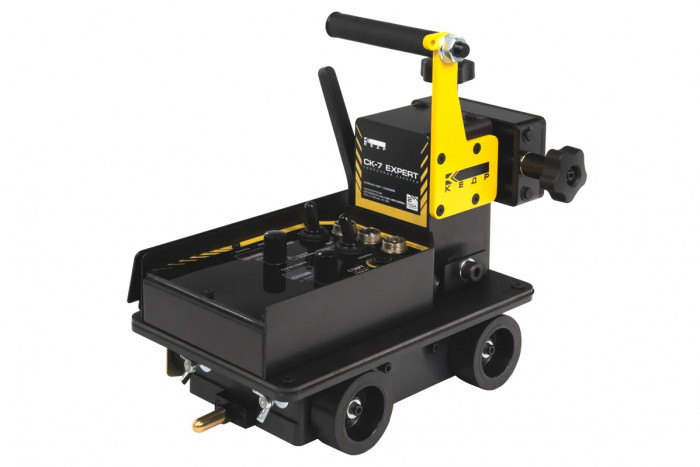

Сварочный трактор КЕДР Каретка сварочная СК-7 EXPERT под гибкую рейку

Сварочный трактор КЕДР Каретка сварочная СК-7 EXPERT под гибкую рейку предназначен для механизированного перемещения сварочной горелки с заданной скоростью и стабильной траекторией. Такое решение применяют там, где требуется повторяемое качество шва, снижение влияния человеческого фактора и повышение производительности при длительных продольных проходах. Каретка особенно востребована на участках автоматической и механизированной сварки под флюсом, где важно выдерживать постоянные параметры движения и получать ровный валик по всей длине соединения.

Назначение и особенности конструкции

Эта сварочная установка относится к оборудованию для автоматизации процесса SAW. Каретка работает по гибкой рейке, что удобно при монтаже на протяжённых прямолинейных и сложных по конфигурации участках. Такой формат направляющей упрощает организацию сварки на крупногабаритных изделиях, резервуарах, балках, элементах металлоконструкций и других заготовках, где ручное ведение горелки не обеспечивает нужной стабильности.

КЕДР СК-7 EXPERT оснащён приводом на четыре колеса, что повышает устойчивость хода и снижает риск проскальзывания при работе на длинных швах. Прорезиненные колёса улучшают сцепление с поверхностью и делают перемещение более плавным. Эргономичные ручки упрощают переноску и точное позиционирование каретки на рабочем участке.

Отдельного внимания заслуживает система настройки положения горелки. Оператор может корректировать положение по осям вверх-вниз и вперёд-назад в пределах 40 мм, что даёт возможность точно выставить вылет, угол и положение электрода относительно разделки. Рабочий угол 360 градусов расширяет возможности адаптации под разные пространственные положения и конфигурации узла.

Характеристики

• Процесс сварки: сварка под флюсом (SAW).
• Исполнение: сварочная каретка под гибкую рейку для механизированного перемещения горелки.
• Тип питания: инверторный источник, частота питающей сети 50 Гц.
• Привод перемещения: привод на 4 колеса для устойчивого и равномерного хода.
• Колёса: прорезиненные, с улучшенным сцеплением с поверхностью.
• Направление движения: вправо и влево.
• Регулировка положения горелки: вверх-вниз 40 мм, вперёд-назад 40 мм.
• Рабочий угол: 360 градусов.
• Скорость колебаний: 0,75–15 град/с с допуском ±5%.
• Задержка в крайнем положении: 0–2,5 с.
• Панель управления: интуитивно понятная, с индикатором питания.
• Дополнительные элементы: держатель сварочного кабеля, ручки для переноса и позиционирования.
• Гарантия: 2 года.

Наличие колебательного режима делает каретку полезной при выполнении швов с необходимостью формирования заданной ширины валика или более равномерного заполнения разделки. Регулировка скорости колебаний и задержки в крайних точках помогает подстроить процесс под толщину металла, тип соединения и требования к геометрии шва.

Применение

Сварочный трактор КЕДР Каретка сварочная СК-7 EXPERT под гибкую рейку применяют на производственных участках, где требуется стабильная механизированная подача горелки при сварке длинных швов. Оборудование подходит для изготовления строительных и мостовых металлоконструкций, сварки обечаек, балок, листовых заготовок, элементов тяжёлого машиностроения и резервуарного оборудования. Это рабочий вариант для цеховой эксплуатации, когда важно сократить долю ручных операций и получить повторяемый результат от изделия к изделию.

Каретка используется совместно с источниками для SAW и может встраиваться в технологические схемы, где требуется согласованная работа перемещения, подачи сварочных материалов и формирования шва. За счёт точного выдерживания скорости движения повышается стабильность проплавления, уменьшается разброс по внешнему виду шва и снижается вероятность дефектов, связанных с неравномерным ведением горелки.

Для полноценной организации процесса на участке сварки под флюсом обычно дополнительно подбирают кабели и разъёмы, обеспечивающие надёжное подключение оборудования, а также тележки для сварочного оборудования для удобного размещения источника и сопутствующей оснастки. При обслуживании рабочей зоны и подготовке соединений также востребованы щётки и зачистной инструмент, особенно если необходимо удалять загрязнения и контролировать состояние кромок перед проходом.

Такой источник механизации особенно полезен для производственных задач, где требуется выдерживать одинаковую траекторию на серии однотипных изделий. При ежедневной работе каретка помогает снизить нагрузку на персонал, упростить выполнение протяжённых швов и повысить общую предсказуемость результата. Для предприятий, где важна технологическая дисциплина и повторяемость параметров, применение сварочного трактора становится практичным шагом к более стабильному выпуску продукции.
