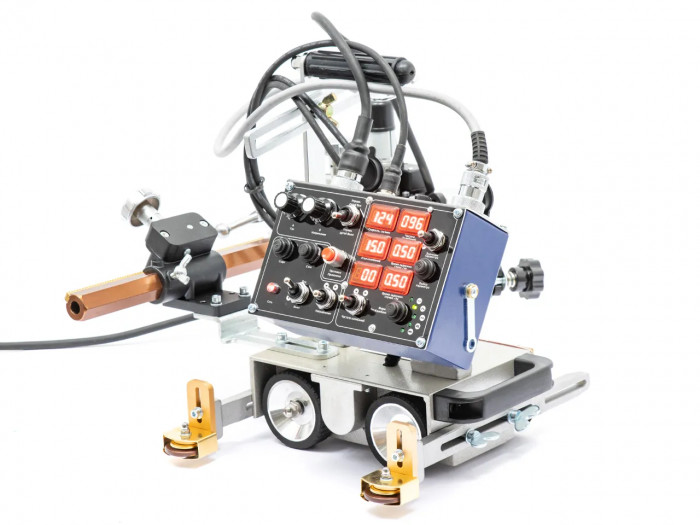

Сварочный трактор КЕДР Каретка сварочная СК-5

Сварочный трактор КЕДР Каретка сварочная СК-5 — промышленная каретка для механизации сварочного процесса под флюсом. Оборудование обеспечивает стабильное перемещение сварочной головки с заданной скоростью, поддерживает колебания горелки и помогает получать ровный шов при длительной проходке. Такое решение востребовано там, где важны повторяемость результата, снижение влияния человеческого фактора и повышение производительности при ежедневной работе на участке сварки.

Назначение и особенности работы

Каретка применяется в процессах автоматизированной сварки SAW на постоянном токе (DC) и рассчитана на эксплуатацию в составе профессиональных и промышленных комплексов. Сварочный трактор особенно полезен при выполнении протяжённых прямолинейных и кольцевых швов, где ручное ведение горелки или головки не обеспечивает требуемой стабильности по скорости и траектории.

За счёт привода на четыре колеса установка уверенно перемещается по рабочей поверхности, а система осцилляции позволяет формировать требуемую ширину валика и лучше контролировать провар по кромкам. Это важно при сварке толстостенных заготовок, резервуаров, балок, обечаек, элементов металлоконструкций и других изделий для производственных задач.

Характеристики

• Процесс сварки: сварка под флюсом (SAW).
• Род тока: постоянный ток (DC).
• Тип питания: инверторный источник.
• Частота питающей сети: 50 Гц.
• Привод перемещения: моторизованный привод на 4 колеса для устойчивого хода.
• Направление движения: вправо и влево.
• Система колебаний: осцилляция горелки с настройкой параметров и индикацией режимов.
• Скорость колебаний: регулируемая, диапазон 0–100.
• Задержка в крайних положениях: 0–2,5 с.
• Угол отклонения: ±15°.
• Регулировка положения горелки: вверх-вниз 60 мм, вперёд-назад 60 мм.
• Рабочий угол: 360°.
• Оснащение: индикатор питания, держатель сварочного кабеля, эргономичные ручки для переноски и позиционирования, прорезиненные колёса.
• Гарантия: 2 года.

Конструктивные преимущества

Каретка ориентирована на цеховую эксплуатацию, где важны удобство настройки и устойчивость параметров в течение смены. Прорезиненные колёса улучшают сцепление с поверхностью и снижают риск проскальзывания, а привод на каждое колесо положительно влияет на плавность движения. Для сварки под флюсом это критично: даже незначительные рывки могут отражаться на геометрии шва, глубине проплавления и равномерности формирования валика.

Регулировка положения горелки в двух плоскостях даёт возможность точно выставить сварочную головку относительно стыка. Это упрощает переналадку под разные типоразмеры изделий и помогает быстрее подготовить оборудование к новой партии деталей. Поворот рабочей части на 360° расширяет варианты установки и делает КЕДР СК-5 удобным при работе с продольными, поперечными и кольцевыми швами.

Отдельного внимания заслуживает система осцилляции. Колебания горелки позволяют адаптировать процесс под ширину разделки, особенности кромок и требуемую форму шва. Настройка скорости колебаний, амплитуды и задержки в крайних точках даёт оператору дополнительный инструмент для управления тепловложением и заполнением разделки.

Применение

Сварочный трактор КЕДР Каретка сварочная СК-5 используется в составе автоматизированных постов и комплексов для сварки под флюсом, где требуется стабильное качество при серийном или крупноузловом производстве. Оборудование подходит для изготовления и ремонта:

• металлоконструкций строительного и промышленного назначения;
• балок, колонн, рам и опорных элементов;
• ёмкостей, резервуаров и обечаек;
• трубных секций и цилиндрических изделий большого диаметра;
• корпусных деталей и толстостенных заготовок;
• изделий, где важна повторяемость шва от детали к детали.

Каретка совместима с различными сварочными источниками и полуавтоматами в составе механизированных решений, если технологическая схема предусматривает приводное перемещение горелки или головки. На практике это позволяет использовать установку как рабочий вариант для модернизации существующего поста без полной замены силовой части комплекса.

На участке автоматической сварки под флюсом вместе с кареткой обычно применяют кабели и разъёмы для надёжного подключения оборудования, тележки для сварочного оборудования для удобного размещения источника и вспомогательных узлов, а также щётки и зачистной инструмент для подготовки кромок и очистки зоны шва перед последующими проходами или контролем.

Что даёт механизация процесса

Переход от ручного ведения к механизированному перемещению сварочной головки даёт несколько практических эффектов. Во-первых, повышается стабильность линейной скорости, а значит — более предсказуемо формируются ширина шва, усиление и глубина проплавления. Во-вторых, уменьшается зависимость результата от навыков конкретного оператора. В-третьих, снижается утомляемость персонала при длинных проходах и многосменной работе.

Для производственных задач это означает более ровный технологический цикл, меньшее количество исправлений и удобную стандартизацию режимов под конкретные изделия. Если на предприятии выполняются повторяющиеся операции, сварочный трактор помогает быстрее выйти на стабильное качество и сократить разброс по параметрам шва.

Кому подойдёт

КЕДР СК-5 целесообразно использовать на предприятиях, где сварка под флюсом занимает заметную долю производственной программы. Это может быть тяжёлое машиностроение, изготовление строительных металлоконструкций, производство ёмкостного оборудования, энергетическое и транспортное машиностроение, а также ремонтные подразделения с большим объёмом протяжённых швов.

Для сервисного участка и цеха, где требуется надёжная механизация без избыточной сложности, такая каретка удобна за счёт понятной панели управления, простого позиционирования и достаточного набора регулировок. Оператор получает инструмент, который помогает точно вести процесс и быстрее адаптироваться к разным типам соединений.

Итог

Сварочный трактор КЕДР Каретка сварочная СК-5 — это промышленная установка для механизированной сварки SAW, рассчитанная на стабильную работу в цеховых условиях. Четырёхколёсный привод, регулируемая осцилляция, настройка положения горелки и возможность работы в разных направлениях делают её эффективным решением для длинных и ответственных швов. Такой аппарат оправдан там, где важны повторяемость, снижение доли ручного труда и уверенное качество при серийном выпуске изделий.
