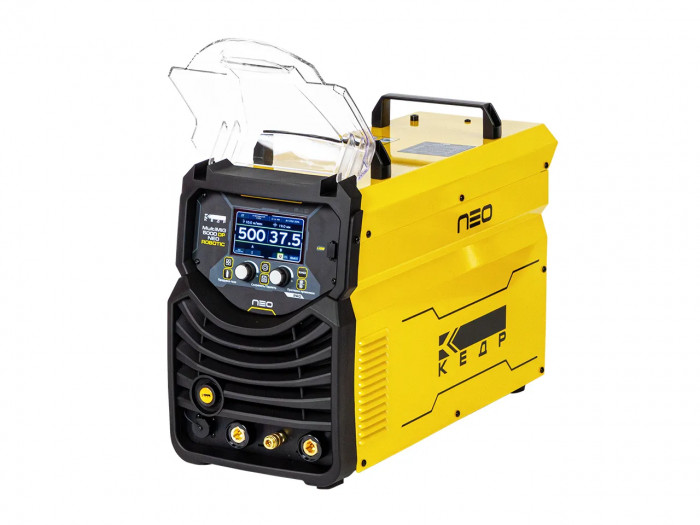

Сварочный полуавтомат КЕДР MultiMIG-5000DP NEO Robotic Ethernet/IP

Сварочный полуавтомат КЕДР MultiMIG-5000DP NEO Robotic Ethernet/IP — промышленный инверторный источник для MIG/MAG-сварки в автоматизированных и роботизированных ячейках, а также на стационарных постах с высокой загрузкой. Аппарат рассчитан на ток до 500 А, поддерживает линейный, импульсный режим (PULSE) и двойной импульс (DOUBLE PULSE), что делает его применимым для серийного производства металлоконструкций, изготовления корпусов, рам, ёмкостей и деталей из стали, нержавеющих сплавов, алюминия и цветных металлов. Это рабочий вариант для предприятий, где важны повторяемость шва, интеграция в производственную линию и стабильная дуга при ежедневной эксплуатации.

Как мы поставляем

Поставляем промышленное сварочное оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, интеграторов, подрядных организаций и сервисных служб. Поддерживаем электронный документооборот через Контур.Диадок и СБИС, что удобно для снабжения и бухгалтерии.

Возможна отгрузка со склада или поставка под заказ в требуемой конфигурации. Подбираем комплект под техническое задание: источник, механизм подачи, интерфейс подключения к роботизированной ячейке, соединительные кабели, систему охлаждения, горелку и расходные материалы. Для ряда брендов можем организовать демонстрацию оборудования в работе — возможность и формат лучше уточнять у менеджера на этапе согласования проекта.

Описание и возможности

КЕДР MultiMIG-5000DP NEO Robotic Ethernet/IP относится к классу стационарных инверторных источников для промышленной полуавтоматической сварки MIG/MAG. Основная специализация модели — работа в роботизированных комплексах и автоматических линиях, где от источника требуется не только высокая мощность, но и предсказуемое управление процессом, быстрая цифровая обратная связь и совместимость с промышленными протоколами обмена данными.

Источник развивает сварочный ток в диапазоне 40–500 А в процессе MIG/MAG, имеет напряжение холостого хода 53 В и мощность 22,9 кВт. Для производственных задач это означает возможность уверенно работать как на относительно тонких заготовках при аккуратной настройке режима, так и на толстостенных изделиях с высокой производительностью наплавки. Частота питающей сети — 50 Гц. Инверторная силовая часть обеспечивает быстрый отклик на изменение длины дуги и условий переноса металла, что особенно важно в автоматизированной сварке, где стабильность процесса должна сохраняться от цикла к циклу.

Специализация на MIG/MAG-процессе

В отличие от универсальных аппаратов, где часть функционала распределена между несколькими способами сварки, здесь архитектура сосредоточена на полуавтоматическом процессе. Это даёт более глубокую настройку MIG/MAG, расширенный набор программ и удобную интеграцию в производственный контур. Такой подход оправдан там, где основной объём работ выполняется сплошной или порошковой проволокой, а от оборудования требуется не универсальность, а повторяемый результат на конкретных технологических картах.

Аппарат подходит для сварки:

• низкоуглеродистых и конструкционных сталей в смесях и углекислом газе;
• нержавеющих сталей в защитных газах с контролем тепловложения;
• алюминия и алюминиевых сплавов в импульсном и двойном импульсном режимах;
• медных и ряда цветных сплавов при использовании соответствующей программы и корректно подобранной оснастки.

Импульсный режим и двойной импульс

Наличие импульсного режима (PULSE) — одна из ключевых особенностей этой установки. Импульсный перенос металла позволяет снизить разбрызгивание, стабилизировать формирование шва и уменьшить тепловложение по сравнению с традиционным струйным переносом в ряде задач. Для производства это особенно полезно при сварке алюминия, нержавеющих сталей и изделий, чувствительных к короблению.

Двойной импульс (DOUBLE PULSE) дополнительно улучшает внешний вид шва и помогает управлять формированием валика. Этот режим востребован там, где кроме прочности важна геометрия и визуальная повторяемость соединения: в производстве корпусов, декоративно-функциональных элементов, транспортных узлов, алюминиевых конструкций. Для сварки алюминия двойной импульс также облегчает работу с теплопроводным материалом и позволяет получать более контролируемый шов при серийном изготовлении.

Работа в роботизированных ячейках

Исполнение Robotic Ethernet/IP ориентировано на интеграцию с промышленной автоматикой, роботами и коботами. Поддержка протокола Ethernet/IP упрощает включение источника в общую систему управления технологическим процессом, где важно передавать команды, статусы, параметры сварки и диагностическую информацию. Для интеграторов и инженерных служб это означает более удобную стыковку с существующей архитектурой линии без избыточных промежуточных решений.

В реальной эксплуатации такая коммуникация важна в нескольких сценариях:

• синхронизация сварочного цикла с перемещением робота;
• передача и вызов программ под конкретную деталь;
• контроль состояния оборудования в составе автоматизированного участка;
• снижение времени переналадки при переходе между изделиями;
• интеграция в цифровой контур производства и систему техобслуживания.

Функция поиска детали касанием

Для автоматизированной сварки критична точность позиционирования шва относительно реальной детали. В производстве даже качественная оснастка не исключает накопления допусков, тепловых деформаций и небольших отклонений сборки. Поэтому функция поиска детали касанием имеет практическую ценность: система определяет неточности положения и позволяет скорректировать программу сварки до начала прохода. Это помогает уменьшить риск смещения шва, непровара по кромке и брака на серийных партиях.

Такой функционал особенно полезен:

• при сварке сборок со сложной геометрией;
• на участках, где детали приходят с разным качеством подготовки;
• в роботизированных ячейках с несколькими типоразмерами изделий;
• при работе с длинными швами, где ошибка старта приводит к браку всей детали.

Предустановленные программы и память

Источник оснащён пакетом предустановленных программ для типовых материалов и режимов. Для технолога это сокращает время первичной настройки, а для производства — упрощает стандартизацию процесса между сменами и участками. Вместо подбора параметров с нуля оператор или инженер получает базовую технологическую платформу, которую можно адаптировать под конкретную проволоку, газовую смесь, толщину металла и конфигурацию соединения.

Функция памяти позволяет сохранять рабочие наборы параметров. Это важно в следующих случаях:

• серийное производство с повторяющимися изделиями;
• наличие нескольких технологических карт на одном посту;
• необходимость быстрого переключения между материалами;
• минимизация влияния человеческого фактора при смене операторов.

Цифровое управление и интерфейс

Современная цифровая панель с LCD-экраном облегчает настройку и контроль параметров. В промышленной среде это не вопрос комфорта как такового, а инструмент снижения ошибок. Когда оператор или наладчик видит текущие значения, вызванную программу и статус процесса, проще поддерживать стабильность режима и быстрее находить причины отклонений. Для сервисного участка и технологической службы цифровой интерфейс также удобен при диагностике и обновлении параметров.

USB-разъём используется для обновления программного обеспечения. Это полезно в случае расширения функционала, внедрения новых процессов или сервисной поддержки оборудования в течение жизненного цикла. Для предприятий, которые планируют долгую эксплуатацию источника в составе линии, возможность актуализации ПО — практический плюс.

Стабильность дуги и силовая часть

Силовой модуль построен на современной инверторной платформе с высокочастотным управлением. С инженерной точки зрения это даёт более точный контроль динамики дуги, быстрый отклик на изменение вылета проволоки, состояния кромок и положения горелки. В результате улучшается перенос металла, снижается вероятность нестабильного горения, а процесс становится более предсказуемым в автоматическом цикле.

Для производства это выражается в конкретных преимуществах:

• меньше разбрызгивания и затрат времени на зачистку;
• стабильнее геометрия шва на длинных сериях;
• лучше повторяемость параметров между сменами;
• проще внедрение стандартизированных режимов;
• ниже чувствительность к умеренным колебаниям условий процесса.

Работа на максимальном токе и производительность

Для аппарата заявлена работа на 500 А. Для тяжёлых производственных задач это принципиально: источник можно использовать на длительных циклах, если остальная система — горелка, кабель-пакет, механизм подачи и охлаждение — также подобрана под соответствующую нагрузку. Это важно на участках, где выполняются протяжённые швы, наплавка значительных объёмов металла или работа идёт в несколько смен.

Высокий токовый потолок делает аппарат уместным:

• для толстостенных конструкций;
• для сварки с высокой скоростью наплавки;
• для роботизированных линий с плотным производственным графиком;
• для серийных изделий, где простой поста обходится дороже, чем запас по мощности.

Удлинение соединительного шлейфа

Возможность увеличения соединительного шлейфа до 30 метров без заметной потери качества процесса облегчает компоновку оборудования на участке. Это востребовано там, где источник и механизм подачи необходимо разместить отдельно от зоны сварки: в роботизированной ячейке, на ограждённом автоматическом посту, в условиях ограниченного пространства или при требованиях к безопасному размещению силового оборудования.

На практике это даёт больше свободы при проектировании рабочего места и модернизации действующей линии. Можно рациональнее организовать доступ к оборудованию для обслуживания, снизить загромождение рабочей зоны и упростить интеграцию в существующую инфраструктуру цеха.

Специализированный процесс для заполняющих проходов

Отдельного внимания заслуживает специализированный процесс iPW для заполняющих проходов. В многопроходной сварке это полезно, когда необходимо сочетать производительность, контролируемое формирование шва и устойчивое заполнение разделки. Такой режим может быть особенно интересен при изготовлении толстостенных узлов, где требуется не только качественный корневой или облицовочный проход, но и эффективное заполнение объёма шва с прогнозируемой геометрией.

Применение по материалам и задачам

Этот источник логично рассматривать для следующих типов производства:

• изготовление металлоконструкций средней и большой толщины;
• серийная сварка рам, стоек, оснований, транспортных тележек, опорных элементов;
• производство шкафов, корпусов и кожухов из стали и нержавеющих материалов;
• сварка алюминиевых деталей, где важны импульсные режимы и аккуратное формирование шва;
• автоматизированные комплексы с промышленными роботами и коботами;
• участки, где нужно унифицировать режимы и сократить влияние ручной настройки.

Для стабильной работы на таких задачах обычно одновременно подбирают подходящие горелки MIG, соответствующую сварочную проволоку под материал изделия и блоки охлаждения, если цикл предполагает длительную работу на высоких токах.

Практика выбора для производства

Кому точно подходит

• Предприятиям с роботизированной сваркой. Если источник должен обмениваться данными с ячейкой по Ethernet/IP и работать в составе автоматизированного комплекса, эта модель закрывает задачу без перехода на отдельные специализированные решения другого класса.
• Производствам с высокой загрузкой поста. При длительной работе на токах до 500 А и плотном графике выпуска важен запас по мощности.
• Участкам, где сваривают алюминий. Импульсный режим и двойной импульс полезны для сварки алюминия, когда нужно снизить разбрызгивание, контролировать тепловложение и получить стабильный внешний вид шва.
• Цехам серийного изготовления. Память программ, цифровое управление и предустановленные режимы упрощают стандартизацию процесса и ускоряют переналадку между партиями.
• Интеграторам и службам автоматизации. Модель удобна там, где важна совместимость с промышленными сетями, удалённое управление и предсказуемое поведение источника в составе линии.
• Производствам, где критична повторяемость. Функция поиска детали касанием помогает компенсировать разброс по сборке и уменьшать процент брака на автоматических постах.

Когда лучше выбрать другой класс

• Если нужен универсальный источник с TIG и MMA. Эта установка ориентирована именно на MIG/MAG-процесс. Для ремонтного участка с разноплановыми задачами может быть рациональнее универсальный аппарат.
• Если сварка ведётся эпизодически и на малых токах. Для небольшого сервисного участка без автоматизации и без тяжёлых режимов такой промышленный источник может оказаться избыточным по функционалу.
• Если нет потребности в импульсе и цифровой интеграции. При простой сварке чёрной стали в стандартных режимах иногда достаточно более базового полуавтомата без роботизированного интерфейса.
• Если ограничено пространство и важна мобильность. Это стационарный аппарат для цеховой эксплуатации, а не переносной вариант для монтажа на выезде.

Типовые ошибки выбора

• Покупка источника без учёта архитектуры роботизированной ячейки. Важно заранее проверить совместимость по протоколу обмена, логике сигналов, длине кабелей и месту размещения оборудования.
• Ориентация только на максимальный ток. Для реального результата важны не только 500 А, но и качество импульсного процесса, подбор программ, стабильность подачи проволоки и соответствие горелки режиму работы.
• Недооценка расходной части. Даже мощный источник не даст стабильного результата при неправильном выборе проволоки, контактного наконечника, канала подачи и защитного газа.
• Игнорирование тепловой нагрузки на оснастку. При длительной работе на высоких токах нужно заранее закладывать водоохлаждаемую горелку, корректное сечение силовых кабелей и при необходимости блок охлаждения.
• Выбор без анализа номенклатуры изделий. Если предприятие варит и тонкий металл, и толстостенные детали, и алюминий, и нержавейку, необходимо заранее определить набор программ, типы проволоки и сценарии переналадки.
• Отсутствие плана по сервису и обновлению ПО. Для цифрового промышленного источника важно понимать порядок обслуживания, диагностики, обновлений и наличия расходных комплектующих.

Гарантия и сервис

На аппарат предоставляется гарантия 2 года. Для промышленного оборудования этого класса важна не только формальная гарантия, но и наличие авторизованного сервисного сопровождения, доступа к диагностике, обновлению программного обеспечения и поставке оригинальных комплектующих. При вводе в эксплуатацию на производстве рекомендуется сразу определить ответственных за обслуживание, график профилактики и перечень быстроизнашиваемых элементов.

Для предприятий с непрерывным циклом работы имеет смысл заранее согласовать сервисный сценарий: первичную пусконаладку, консультации по настройке программ, перечень запасных расходников и регламент осмотра силовых и соединительных узлов. Такой подход снижает риск незапланированных простоев и помогает поддерживать стабильность сварочного процесса на всём сроке эксплуатации.

Оснастка и комплектация

КЕДР MultiMIG-5000DP NEO Robotic Ethernet/IP используется как промышленный источник в составе сварочного поста или роботизированной системы, поэтому итоговая комплектация зависит от конфигурации линии и технического задания. На практике для полноценной работы подбирают не только сам источник, но и подающий механизм, кабель-пакет, интерфейсные соединения, систему охлаждения, горелку и расходные элементы под конкретный материал.

При согласовании комплекта обычно учитывают:

• тип производства — ручной стационарный пост или роботизированная ячейка;
• основной материал — сталь, нержавеющая сталь, алюминий, цветные сплавы;
• диаметр и тип проволоки;
• длину соединительного шлейфа;
• необходимость водяного охлаждения;
• интеграцию с системой управления по Ethernet/IP;
• требования к памяти программ и повторяемости режимов.

Если источник планируется для сварки алюминия или длительной работы на высоких токах, совместимость оснастки нужно проверять особенно внимательно: от канала подачи и роликов до горелки и охлаждения. Для автоматизированных комплексов также важны корректный подбор кабелей и разъёмов, надёжная фиксация шлейфов и защищённая компоновка оборудования в пределах ячейки.

Что докупить сразу

• Горелку под рабочий ток и режим эксплуатации. Для высоких токов и длительных циклов обычно выбирают водоохлаждаемое исполнение из категории горелок MIG, особенно если аппарат будет работать в несколько смен.
• Расходные элементы на стартовый запас. В первую очередь нужны контактные наконечники, сопла, держатели наконечников, диффузоры и направляющие элементы под конкретный диаметр проволоки.
• Проволоку под материал и технологию. Для запуска производства стоит сразу закладывать основную и резервную сварочную проволоку под сталь, нержавейку или алюминий в соответствии с утверждённой технологической картой.
• Систему подачи защитного газа. Для стабильного процесса требуются совместимые редукторы и качественные газовые рукава, особенно если пост интегрируется в автоматическую линию и работает на длинных циклах.
• Блок охлаждения. Если конфигурация предполагает интенсивную эксплуатацию на высоком токе, его лучше предусмотреть сразу, а не после первых перегревов горелки и шлейфа.
• Соединительные кабели и интерфейсные элементы. При размещении источника вне зоны сварки заранее подбирают кабели и разъёмы нужной длины и сечения, чтобы не терять устойчивость процесса и не усложнять монтаж.
• Средства защиты персонала. Для ручных постов вместе с оборудованием обычно заказывают сварочные маски и краги сварщика, чтобы сразу укомплектовать рабочее место по требованиям безопасности.
• Тележку или платформу для размещения оборудования. Если проект не роботизированный, а стационарный цеховой пост, полезны тележки для сварочного оборудования для рациональной организации пространства и обслуживания.

Сварочный аппарат КЕДР MultiMIG-5000DP NEO Robotic Ethernet/IP целесообразно выбирать тогда, когда предприятие рассматривает сварочный источник не как отдельный аппарат, а как элемент производственной системы. В этом случае его сильные стороны раскрываются полностью: мощный и стабильный MIG/MAG-процесс, импульсные режимы для сложных материалов, цифровое управление, память программ и готовность к интеграции в роботизированную инфраструктуру. Для цеховой эксплуатации, серийного выпуска и автоматизированных постов это технически обоснованное решение с понятной специализацией.
