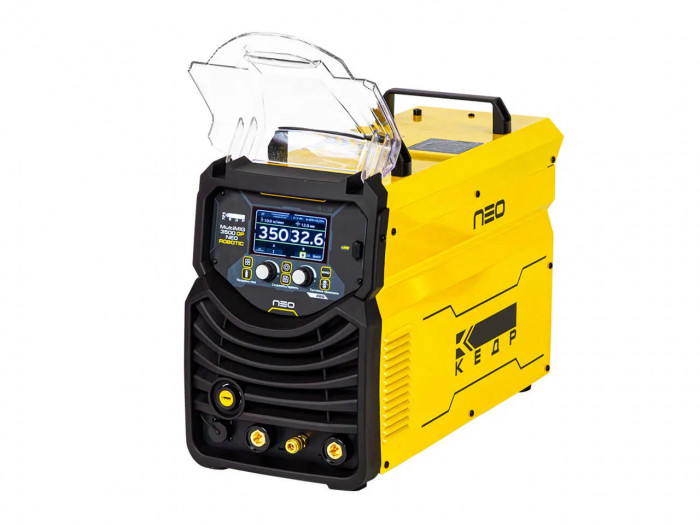

Сварочный полуавтомат КЕДР MultiMIG-3500DP NEO Robotic Modbus TCP

Сварочный полуавтомат КЕДР MultiMIG-3500DP NEO Robotic Modbus TCP — промышленный инверторный источник для MIG/MAG-сварки в линейном, импульсном и двойном импульсном режимах. Аппарат рассчитан на стационарную эксплуатацию на производстве, в роботизированных ячейках и на участках, где требуется стабильный процесс при работе со сталью, нержавеющими материалами, алюминием и рядом цветных сплавов. По классу это решение для цеховой эксплуатации, где важны управляемость дуги, интеграция в автоматизацию и повторяемость результата при ежедневной нагрузке.

Как мы поставляем

Поставляем промышленное сварочное оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, сопровождаем закупки для производственных компаний, интеграторов и подрядных организаций. Поддерживаем электронный документооборот через Контур.Диадок и СБИС.

Возможна отгрузка со склада или поставка под заказ в зависимости от текущей доступности и состава требуемого комплекта. Подбираем конфигурацию под техническое задание: источник, механизм подачи, интерфейс подключения, длину соединительных пакетов, совместимые горелки MIG, кабели и разъёмы, а также сопутствующую оснастку для производственного участка. Для ряда брендов можем организовать демонстрацию оборудования в работе — возможность и формат лучше уточнить у менеджера заранее.

Описание и возможности

КЕДР MultiMIG-3500DP NEO Robotic Modbus TCP относится к классу профессиональных и промышленных полуавтоматов с цифровым управлением. Основной процесс — полуавтоматическая сварка в среде защитных газов MIG/MAG. В отличие от универсальных аппаратов, здесь акцент сделан именно на качестве и управляемости полуавтоматической сварки, включая работу в импульсных алгоритмах и интеграцию в автоматизированные производственные линии.

Источник построен по инверторной схеме, что обеспечивает точное управление параметрами дуги и быстрый отклик силовой части на изменения зазора, вылета проволоки и пространственного положения шва. Для производства это важно по двум причинам: во-первых, снижается разброс по качеству от детали к детали; во-вторых, технолог получает больше инструментов для настройки процесса под конкретный металл, толщину и тип соединения.

Рабочий диапазон и силовая часть

• Максимальный сварочный ток — 350 А. Такой уровень тока позволяет уверенно работать с широким спектром производственных задач: от тонколистовых изделий в импульсе до более нагруженных соединений на средних и повышенных толщинах.
• Диапазон тока MIG/MAG — 40–350 А. Нижняя граница полезна при аккуратной работе с тонким металлом и при настройке мягкой, контролируемой дуги, верхняя — для производительных режимов наплавки и сварки конструкционных элементов.
• Мощность — 14,4 кВт. Это показатель, который следует учитывать при проектировании точки подключения, подборе автоматов защиты и общей оценке нагрузки на сеть участка.
• Напряжение холостого хода — 66 В. Достаточный уровень для уверенного запуска процесса и стабильного возбуждения дуги в рабочем диапазоне настроек.
• Частота питающей сети — 50 Гц. Стандартное исполнение для эксплуатации на российских предприятиях.

Для производственных задач важно не только наличие тока 350 А, но и способность источника удерживать параметры под нагрузкой. В этом классе оборудования критичны стабильность подачи энергии, предсказуемый перенос металла и минимизация случайных отклонений, особенно при интеграции в роботизированные комплексы. Аппарат ориентирован именно на такую эксплуатацию.

Режимы сварки: линейный, импульсный и двойной импульс

Источник поддерживает несколько ключевых режимов MIG/MAG-сварки, каждый из которых решает свою технологическую задачу.

• Линейный режим MIG/MAG. Базовый режим для большинства стандартных операций на сталях и нержавеющих материалах, когда требуется понятная настройка, высокая производительность и прогнозируемый результат.
• Импульсный режим (PULSE). Позволяет управлять переносом металла более точно, снижать тепловложение и уменьшать разбрызгивание. Особенно востребован для сварки алюминия, нержавеющей стали и тонкостенных изделий, где важно контролировать ванну и ограничивать деформации.
• Двойной импульс (DOUBLE PULSE). Применяется там, где требуется сочетание хорошего внешнего вида шва, контролируемого тепловложения и стабильной работы по алюминиевым сплавам. Этот режим полезен при изготовлении видимых конструкций, корпусов, элементов транспортного машиностроения, ёмкостного оборудования и изделий с повышенными требованиями к геометрии.

Импульсная аргонодуговая логика здесь не используется, поскольку аппарат относится к классу полуавтоматов MIG/MAG. Однако по возможностям управления дугой и переносу металла он закрывает значительную часть задач, где раньше рассматривали более медленные процессы ради снижения брызг или улучшения внешнего вида шва.

Работа с материалами

Сварочный источник этого класса рационально применять для следующих материалов:

• Низкоуглеродистые и низколегированные стали. Основная область применения в производстве металлоконструкций, рам, корпусов, опор, технологической оснастки.
• Нержавеющие стали. За счёт точной настройки дуги и импульсного режима аппарат подходит для участков, где важны аккуратный валик, минимизация перегрева и снижение объёма последующей зачистки.
• Алюминий и алюминиевые сплавы. Импульсный и двойной импульсный режимы особенно полезны для сварки алюминия, поскольку помогают удерживать стабильный перенос металла, ограничивать прожоги на тонких участках и уменьшать коробление.
• Отдельные цветные сплавы, включая медьсодержащие материалы. Здесь особенно важно подбирать программу, проволоку, газовую смесь и горелку под конкретную задачу.

Если на участке планируется регулярная сварка алюминия, необходимо заранее оценить не только возможности самого источника, но и состав всей системы: тип механизма подачи, конфигурацию канала, длину рукава, тип роликов и совместимость с выбранной сварочной проволокой. Для стабильной работы по алюминиевым сплавам это имеет не меньшее значение, чем наличие режима PULSE.

Цифровое управление и интерфейс оператора

Аппарат оснащён современной цифровой панелью управления с LCD-экраном. Для цеха это означает не просто удобство настройки, а более управляемую технологию:

• быстрый выбор режима под материал и задачу;
• понятное изменение основных параметров процесса;
• снижение вероятности ошибки оператора при переходе между изделиями;
• упрощение ввода и повторения технологических режимов;
• возможность сохранения параметров в памяти для повторяющихся операций.

Функция памяти особенно полезна на серийном производстве. Когда на участке есть несколько типовых изделий или несколько толщин одного и того же материала, сохранённые режимы позволяют быстро возвращаться к корректным настройкам без повторного длительного подбора. Это сокращает время переналадки и уменьшает зависимость результата от индивидуальных привычек сварщика или наладчика.

Предустановленные программы

Для промышленной эксплуатации важна не только ручная настройка, но и наличие готовых алгоритмов под типовые материалы и режимы. Предустановленные программы позволяют быстрее запускать процесс после монтажа оборудования, упрощают освоение аппарата и помогают стандартизировать качество на разных сменах.

Практическая ценность таких программ особенно заметна в трёх случаях:

• при вводе оборудования в работу на новом участке;
• при частой смене материалов и толщин;
• при интеграции в роботизированную ячейку, где требуется воспроизводимость параметров.

При этом для технолога остаётся возможность ручной корректировки, если задача выходит за рамки типовых режимов: нестандартный зазор, изменённая разделка кромок, особые требования к геометрии шва или работа в неудобном пространственном положении.

Интеграция в роботизированные комплексы

Ключевая особенность КЕДР MultiMIG-3500DP NEO Robotic Modbus TCP — готовность к работе в составе автоматизированных и роботизированных систем. Поддержка протокола Modbus TCP позволяет включать источник в общую архитектуру управления, обмениваться данными с роботизированными ячейками и коботами, а также выстраивать более предсказуемый производственный цикл.

Для предприятий это важно в следующих сценариях:

• автоматизация серийной сварки повторяющихся изделий;
• встраивание источника в существующую роботизированную линию;
• централизованное управление параметрами процесса;
• повышение повторяемости результата при большой серии;
• снижение влияния человеческого фактора на качество соединения.

Поддержка промышленного сетевого обмена полезна не только для крупных роботизированных производств. Даже на сервисном участке или в опытном цехе это даёт задел на дальнейшую автоматизацию, если предприятие планирует переход от ручной сварки к частично или полностью автоматизированной.

Функция поиска детали касанием

Отдельного внимания заслуживает функция поиска детали касанием. На практике она помогает системе обнаруживать отклонения в реальном положении заготовки и корректировать программу сварки. Для роботизированной сварки это критично: даже небольшая неточность сборки, колебания геометрии или смещение детали в приспособлении могут привести к уходу шва, подрезам, непроварам или нестабильному формированию валика.

Использование такой функции даёт производству несколько практических преимуществ:

• снижение чувствительности процесса к разбросу по сборке;
• уменьшение количества брака на серийных изделиях;
• сокращение времени на ручную подстройку траектории;
• более уверенная работа при сварке сложных узлов и рамных конструкций.

Стабильность процесса и работа под нагрузкой

Для промышленного полуавтомата принципиально важна возможность длительной работы без просадки параметров и без перехода в режим, ограничивающий производительность участка. Аппарат рассчитан на интенсивную эксплуатацию и продолжительную работу на высоких токах. Это особенно важно на линиях, где источник не используется эпизодически, а задействован в течение всей смены.

Если на предприятии ведётся сварка длинных швов, серийных деталей или крупногабаритных узлов, то ресурс по нагрузке и устойчивость параметров становятся не менее значимыми, чем максимальный ток по паспорту. В реальной эксплуатации именно этот фактор определяет, насколько оборудование подходит для непрерывной работы, а не только для коротких циклов.

Удлинение соединительного шлейфа

Для производственной компоновки большое значение имеет возможность увеличения длины соединительного шлейфа до 30 метров без заметной потери качества процесса. Это даёт больше свободы при размещении оборудования:

• источник можно вынести из рабочей зоны, где много пыли, брызг и вибраций;
• упрощается организация роботизированной ячейки;
• можно рациональнее использовать пространство участка;
• снижается загромождение непосредственно возле сварочного поста.

Такое решение особенно удобно на предприятиях, где сварочный пост встроен в линию, ограждён защитными экранами или размещён в зоне с ограниченным доступом для персонала.

Обновление программного обеспечения

Наличие USB-разъёма для обновления программного обеспечения важно для современного цифрового источника. Обновления могут быть полезны при расширении функциональности, корректировке алгоритмов, добавлении или уточнении программ под материалы и оптимизации совместимости с внешними системами управления.

Для предприятия это означает более долгий жизненный цикл оборудования и возможность поддерживать актуальность программной части без замены самого источника.

Класс размещения и эксплуатационный сценарий

Аппарат относится к стационарному классу. Это не мобильный полуавтомат для выездных работ и не компактный источник для периодического использования в небольшой мастерской. Его естественная среда — производственный участок, сварочный пост, технологическая линия, роботизированная ячейка, сборочно-сварочный цех. Такой формат особенно оправдан там, где оборудование работает регулярно и загружено реальными производственными задачами, а не используется от случая к случаю.

Практика выбора для производства

Кому точно подходит

• Предприятиям с серийной или крупносерийной сваркой. Когда требуется повторяемый результат, сохранение режимов и стабильная работа в течение смены.
• Производствам, где есть роботизированные ячейки или планируется автоматизация. Поддержка Modbus TCP и функции поиска детали касанием делают аппарат уместным для интеграции в автоматизированные процессы.
• Участкам, где регулярно варят алюминий. Импульсный режим и двойной импульс полезны для сварки алюминия, где критичны управляемость ванны, внешний вид шва и ограничение тепловложения.
• Цехам по изготовлению металлоконструкций, корпусов, рам и технологической оснастки. Диапазон 40–350 А позволяет закрывать широкий круг задач по сталям и нержавеющим материалам.
• Интеграторам и машиностроительным предприятиям. Когда важна совместимость источника с системой управления и предсказуемое поведение в автоматическом цикле.
• Производствам, где требуется стандартизация режимов. Память настроек и предустановленные программы помогают снизить разброс качества между сменами и операторами.

Когда лучше выбрать другой класс

• Если нужен универсальный источник с TIG или MMA. Данная установка ориентирована именно на MIG/MAG-процесс, поэтому для многопроцессной эксплуатации логичнее смотреть другой класс оборудования.
• Если работы в основном выездные или монтажные. Стационарный промышленный полуавтомат не является оптимальным выбором для частой транспортировки по объектам.
• Если на участке варят только простую чёрную сталь малыми объёмами. В таком случае функциональность импульса, двойного импульса и сетевой интеграции может оказаться избыточной.
• Если предприятие не готово обеспечить корректную периферию и настройку процесса. Для раскрытия потенциала аппарата нужны подходящие газовые смеси, качественная проволока, согласованная оснастка и грамотная наладка.
• Если требуется компактное решение для эпизодической работы. Для редкого использования в небольшом объёме обычно целесообразнее более простой полуавтомат.

Типовые ошибки выбора

• Ориентироваться только на максимальный ток. Для производства важны не цифры на шильдике, а стабильность дуги, качество импульсного алгоритма, совместимость с роботизацией и ресурс работы под нагрузкой.
• Покупать аппарат для сварки алюминия без учёта периферии. Если не подобрать правильно канал подачи, ролики, тип горелки и режимы, даже хороший источник не даст ожидаемой стабильности.
• Недооценивать требования к сетевой и производственной инфраструктуре. Нужно заранее проверить точку подключения, защиту, компоновку поста и условия размещения оборудования.
• Не учитывать задачу автоматизации. Если предприятие планирует роботизацию в перспективе, лучше сразу выбирать источник с промышленным протоколом связи, чем потом менять парк оборудования.
• Использовать импульс как универсальный режим для всего. Импульсная сварка полезна не всегда; на части задач линейный режим будет проще, быстрее и экономичнее.
• Экономить на расходниках и оснастке. Некачественные контактные наконечники, неподходящая сварочная проволока или нестабильная подача газа быстро сводят на нет преимущества цифрового источника.

Гарантия и сервис

На аппарат предоставляется гарантия 2 года. Для промышленного оборудования это важный показатель, но не единственный критерий оценки. На практике для предприятия не менее значимы доступность сервисной поддержки, наличие авторизованного обслуживания, возможность диагностики и поставки оригинальных узлов и расходных элементов.

При вводе в эксплуатацию рекомендуется соблюдать требования по подключению, заземлению, режиму нагрузки и условиям размещения. Для цехов с интенсивной эксплуатацией разумно сразу предусмотреть регламент профилактики: контроль вентиляционных каналов, проверку силовых соединений, оценку состояния кабельной части и интерфейсных подключений. Такой подход снижает вероятность внеплановых простоев и помогает сохранить стабильность параметров при ежедневной работе.

Оснастка и комплектация

КЕДР MultiMIG-3500DP NEO Robotic Modbus TCP применяется как промышленный источник в составе сварочного поста или автоматизированной системы, поэтому при подборе комплектации важно рассматривать не только сам аппарат, но и всю рабочую конфигурацию. Для запуска в производство обычно оценивают следующие позиции:

• источник питания и панель управления;
• совместимый подающий узел и интерфейсы подключения, если это предусмотрено конфигурацией линии;
• сварочная горелка или роботизированный пакет под конкретный режим работы;
• силовые и управляющие кабели и разъёмы требуемой длины;
• газовая обвязка, включая редукторы и при необходимости газовые рукава;
• расходные элементы для горелки и подачи проволоки;
• средства защиты оператора и обслуживающего персонала.

Совместимость особенно важна при использовании импульсных режимов и при работе в роботизированной ячейке. Здесь необходимо учитывать токовую нагрузку горелки, тип охлаждения, длину пакета, устойчивость канала подачи, соответствие расходников применяемой проволоке и газу. Если оборудование приобретается под существующую линию, желательно заранее сверить протоколы связи, разъёмы и логику обмена командами.

Что докупить сразу

• Горелку MIG под фактическую токовую нагрузку. Для работы на высоких режимах и в длительном цикле важно правильно подобрать исполнение по охлаждению, длине пакета и типу расходников. Для роботизированных решений требования к горелке ещё жёстче, чем на ручном посту.
• Комплект расходников для горелки. В первую очередь это контактные наконечники, сопла, держатели наконечников, диффузоры и направляющие элементы. На производстве разумно держать запас под несколько типоразмеров проволоки.
• Сварочную проволоку под конкретный материал. Для стали, нержавейки и алюминия применяются разные марки и диаметры, и именно от правильного выбора сварочной проволоки зависит устойчивость подачи и качество шва.
• Газовую обвязку. Потребуются баллонный редуктор, при необходимости газовые рукава, а также подобранная защитная среда: углекислота, аргон или газовые смеси в зависимости от материала и режима сварки.
• Кабели и разъёмы нужной длины. Если пост удалён от источника или аппарат интегрируется в линию, заранее подбирают совместимые кабели и разъёмы с учётом длины шлейфа и условий прокладки.
• Тележку для сварочного оборудования или стационарное основание. Даже для стационарного источника важно правильно организовать размещение, подвод газа и кабельное хозяйство. В ряде случаев удобны тележки для сварочного оборудования с местом под баллон и аксессуары.
• Средства индивидуальной защиты. Для ручных операций понадобятся сварочные маски, краги сварщика и при необходимости дополнительные средства защиты глаз и рук обслуживающего персонала.
• Инструмент для обслуживания шва и поста. На участке полезно иметь щётки и зачистной инструмент для подготовки кромок, межслойной очистки и финишной обработки соединения.

Если аппарат приобретается для реального производственного цикла, а не как отдельная единица оборудования, целесообразно сразу формировать комплект под материал, толщины, тип шва и формат эксплуатации. Такой подход позволяет быстрее ввести источник в работу, избежать несовместимости по оснастке и сократить время на запуск технологии на участке сварки.
