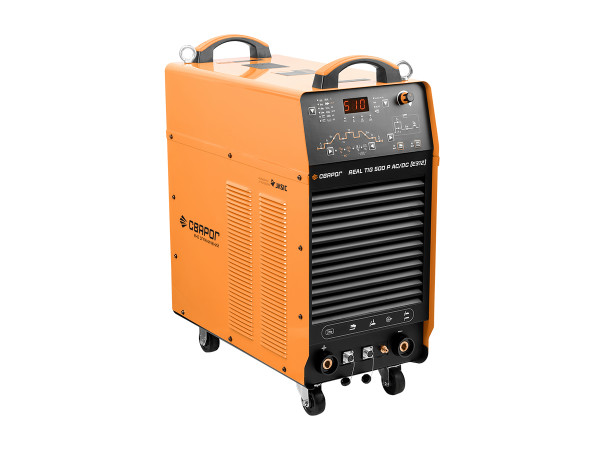

Аппарат аргонодуговой сварки СВАРОГ REAL TIG 500 P AC/DC (Е312)

Аппарат аргонодуговой сварки СВАРОГ REAL TIG 500 P AC/DC (Е312) — промышленный инверторный источник для TIG AC/DC и MMA, рассчитанный на интенсивную эксплуатацию в цехе, на производственном участке и в ремонтной службе. Модель ориентирована на сварку нержавеющих и конструкционных сталей, алюминия, титана, меди и цветных сплавов, где важны стабильная дуга, точная настройка циклограммы и работа на высоких токах. Такой источник применяют для изготовления ответственных металлоконструкций, ёмкостей, рам, корпусов, трубных узлов и деталей из алюминия, в том числе для сварки алюминия в серийном режиме.

Как мы поставляем

Поставляем промышленное сварочное оборудование на предприятия Санкт-Петербурга и по всей России. Работаем с НДС, оформляем документы через ЭДО, поддерживаем Контур.Диадок и СБИС. Возможна отгрузка со склада и поставка под заказ в зависимости от текущей комплектации и сроков проекта.

Подбираем комплект под техническое задание: источник, горелку, блоки охлаждения, кабели и разъёмы, расходные материалы и сопутствующую оснастку. Для ряда брендов можем организовать демонстрацию оборудования в работе — возможность и формат уточняйте у менеджера.

Описание и возможности

СВАРОГ REAL TIG 500 P AC/DC относится к классу мощных инверторных установок для аргонодуговой сварки (TIG) и ручной дуговой сварки (MMA) от трёхфазной сети 380 В, 50 Гц. Максимальный сварочный ток достигает 500 А в TIG и 400 А в MMA, что позволяет закрывать широкий диапазон задач — от аккуратной сварки тонких деталей на малых токах до работы с массивными заготовками и длительными проходами на высоких режимах.

TIG AC/DC: работа по стали, нержавейке, алюминию и цветным сплавам

Основной профиль этой установки — аргонодуговая сварка неплавящимся вольфрамовым электродом в среде защитного газа. Диапазон тока TIG 10–500 А даёт технологу возможность настроить процесс как для тонкостенных изделий, так и для толстого металла. Наличие режимов постоянного и переменного тока расширяет перечень материалов:

• TIG DC — для углеродистых и легированных сталей, нержавейки, титана, меди и ряда сплавов.
• TIG AC — для алюминия и его сплавов, а также магниевых сплавов, где требуется разрушение оксидной плёнки.
• Импульсный режим (PULSE) — для контроля тепловложения, уменьшения зоны термического влияния и более стабильной сварки тонких и ответственных деталей.

Для производственных задач особенно важна возможность точной настройки циклограммы. В СВАРОГ REAL TIG 500 P AC/DC (Е312) предусмотрены:

• высокочастотный поджиг дуги (HF) без касания детали;
• регулировка времени продувки газом до сварки в диапазоне 0–15 с;
• регулировка времени нарастания тока;
• регулировка времени спада тока;
• регулировка заварки кратера;
• регулировка времени продувки газом после сварки в диапазоне 2–20 с;
• выбор режима работы 2Т/4Т для кратковременных и длинных швов;
• память программ сварки для повторяемых технологических операций;
• регулировка баланса полярности на переменном токе.

Такая конфигурация позволяет выстраивать полный цикл TIG-сварки под конкретный материал, толщину и тип соединения. Для алюминия критична настройка баланса полярности: она влияет на степень очистки поверхности от оксидов и на глубину проплавления. Для нержавеющих сталей и тонких деталей импульсный режим помогает удерживать геометрию шва и снижать риск перегрева. Для титана и цветных сплавов полезна точная настройка пред- и постпродувки, чтобы обеспечить стабильную газовую защиту в начале и в конце шва.

Высокий ток и реальная работа под нагрузкой

Источник рассчитан на серьёзную производственную нагрузку. При ПН 60 % аппарат работает на максимальных режимах без перехода в класс легких мастерских решений. При ПН 100 % доступны значимые для цеха токи: до 390 А в TIG и до 310 А в MMA. Это важно для предприятий, где оборудование используется не эпизодически, а в течение смены, на повторяющихся операциях и при сварке массивных узлов.

Потребляемая мощность составляет 20,7 кВт, потребляемый ток — 31,6 А. Эти параметры нужно учитывать при проектировании линии питания, подборе автоматики защиты и организации рабочего места. Для участка сварки это означает необходимость нормальной трёхфазной сети 380 В с запасом по питающей инфраструктуре.

Преимущества переменного тока при сварке алюминия

Для задач по алюминию наличие режима AC/DC — принципиальный параметр. На постоянном токе удобно работать по сталям и нержавейке, но при сварке алюминия переменный ток даёт необходимое чередование фаз очистки и проплавления. Регулируемый баланс полярности позволяет адаптировать процесс под толщину металла, состояние поверхности и требования к внешнему виду шва.

Если в производстве встречаются алюминиевые корпуса, баки, каркасы, кожухи, детали транспортного и пищевого оборудования, этот TIG-источник закрывает такие операции без перехода на отдельную специализированную установку. В сочетании с подходящей горелкой TIG и корректно подобранным защитным газом аппарат уверенно работает как по алюминию средней толщины, так и по более массивным заготовкам.

Импульсный режим (PULSE) в реальной технологии

Импульсный режим нужен не как формальная функция, а как рабочий инструмент для технолога и сварщика. При импульсной TIG-сварке проще:

• удерживать узкую ванну на тонком металле;
• снижать риск прожога на кромках и корне соединения;
• контролировать тепловложение при сварке нержавеющих сталей;
• получать более предсказуемую форму шва на видовых изделиях;
• работать по деталям, чувствительным к короблению.

Для сервисного участка и производства это особенно актуально при изготовлении кожухов, трубных элементов, тонкостенных ёмкостей, рам из нержавейки и алюминиевых деталей с повышенными требованиями к геометрии.

MMA-режим как рабочее дополнение, а не формальность

Помимо TIG, установка поддерживает ручную дуговую сварку покрытым электродом. Диапазон тока MMA 10–400 А позволяет использовать аппарат не только для прихваток и вспомогательных операций, но и для полноценной сварки в условиях, где TIG менее удобен. Это полезно на монтажных и ремонтных работах, при сборке крупногабаритных металлоконструкций, в цехе нестандартного оборудования и на участках, где часть соединений рациональнее выполнять электродом.

Для MMA доступны функции:

• Горячий старт (Hot Start) — облегчает поджиг электрода;
• работа на постоянном и переменном токе;
• возможность выполнять воздушно-дуговую строжку в соответствующей технологической схеме.

Напряжение холостого хода 68 В способствует уверенной инициации дуги. Рабочее напряжение 10,2–30 В соответствует промышленному диапазону применения по различным типам электродов и задачам. При этом аппарат остаётся именно TIG-источником высокого класса, а MMA здесь — полноценный дополнительный режим для универсальности на производстве.

Управление и повторяемость параметров

Для промышленного применения важна не только мощность, но и повторяемость настроек между сменами, изделиями и исполнителями. В этом источнике реализована память программ сварки, что позволяет сохранять параметры под типовые операции. На практике это сокращает время переналадки и снижает зависимость результата от субъективной настройки «на глаз».

Индикация параметров и логичная структура управления упрощают работу сварщика и мастера участка. При сварке серийных деталей можно заранее зафиксировать режимы для корня, заполняющих проходов и облицовки, а затем быстро переключаться между ними. Для предприятий, где важна технологическая дисциплина, это заметное преимущество.

Конструктив для тяжёлых условий эксплуатации

Для оборудования этого класса особенно важна устойчивость к запылённой и тяжёлой производственной среде. Конструкция с раздельным исполнением силовой части и плат управления помогает снизить влияние пыли и загрязнений на электронные узлы. Это актуально для машиностроения, ремонтных цехов, металлообработки, судоремонта и участков с интенсивной механической подготовкой деталей.

Силовая часть на IGBT-модулях ориентирована на работу при больших и длительных нагрузках. Для аппаратов на 500 А это важный фактор ресурса и стабильности параметров. Увеличенный дроссель положительно влияет на мягкость дуги и устойчивость процесса как на постоянном, так и на переменном токе. Для сварщика это выражается в более предсказуемом поведении ванны, спокойной дуге и лучшем контроле шва.

Производительная система охлаждения рассчитана на длительную работу на высоких токах. Если в технологической цепочке используются длинные швы и продолжительные проходы, а также алюминиевые детали, где токи стабильно выше средних, такая конструкция позволяет уверенно эксплуатировать источник при ежедневной загрузке.

Подключение оснастки и совместимость

Аппарат оснащён силовыми разъёмами ОКС 35–50, что соответствует промышленной практике подключения мощных сварочных кабелей и горелок. Предусмотрен сигнальный разъём 2 Pin. Наличие подключений под газ и воду указывает на совместимость с жидкостно-охлаждаемой оснасткой, что особенно актуально при работе на высоких токах в TIG. Для 500-амперного класса это не дополнительная опция, а нормальный рабочий подход, если аппарат используется на реальной производственной нагрузке.

При выборе комплекта имеет смысл сразу оценить совместимость с блоком охлаждения, типом горелки, длиной пакета шлангов, сечением силовых кабелей и форматом размещения источника в цехе. Для перемещения по участку часто дополнительно используют тележки для сварочного оборудования, особенно если рядом размещаются баллоны, блок охлаждения и комплект оснастки.

Материалы и типовые области применения

Установка подходит для сварки:

• низкоуглеродистых сталей;
• легированных и нержавеющих сталей;
• алюминия и алюминиевых сплавов;
• титана;
• меди и медных сплавов;
• латуни;
• разнородных сталей и сплавов в рамках допустимой технологии.

На практике аппарат востребован в производстве технологического оборудования, резервуаров и ёмкостей, в пищевой и химической отрасли, в машиностроении, на участках изготовления алюминиевых конструкций, в ремонтных службах предприятий, а также в мастерской, где нужен один мощный источник под широкий спектр материалов.

Практика выбора для производства

Кому точно подходит

• Предприятиям с регулярной TIG-сваркой алюминия — режим AC/DC, высокий ток и настройка баланса полярности позволяют уверенно работать по алюминиевым сплавам в цеховой эксплуатации.
• Производствам нержавеющих ёмкостей, корпусов и трубных узлов — полный цикл настроек TIG, импульсный режим и память программ удобны для повторяемых ответственных операций.
• Машиностроительным и ремонтным цехам — сочетание TIG и MMA закрывает как точные работы, так и вспомогательную сварку электродом на одном источнике.
• Участкам с длительной сменной загрузкой — высокие токи при ПН 100 % делают аппарат рабочим вариантом для интенсивной эксплуатации, а не только для периодических включений.
• Производствам с широкой номенклатурой материалов — сталь, нержавейка, алюминий, титан, медь и цветные сплавы обслуживаются без смены класса оборудования.
• Сервисным подразделениям крупных предприятий — когда требуется один мощный TIG-источник для сложных ремонтов, наплавки, восстановления и изготовления нестандартных деталей.

Когда лучше выбрать другой класс

• Если основная задача — только тонколистовая сварка на малых токах, а высокие режимы не нужны, можно рассмотреть менее мощный TIG AC/DC с меньшими требованиями к сети.
• Если на участке нет стабильной трёхфазной сети 380 В, этот аппарат будет избыточен и неудобен в подключении.
• Если преобладает полуавтоматическая сварка длинных швов по стали, рациональнее смотреть в сторону MIG/MAG-источника, а TIG оставлять для специальных операций.
• Если работа эпизодическая и без алюминия, мощный AC/DC-класс может не окупаться по задачам и инфраструктуре.
• Если требуется компактное переносное решение для выездного монтажа, стационарный промышленный источник 500 А будет менее удобен, чем мобильный аппарат меньшего класса.

Типовые ошибки выбора

• Покупка 500 А «с запасом», который не используется. Если реальные токи не выходят за пределы среднего диапазона, предприятие переплачивает за мощность и получает более высокие требования к электросети.
• Игнорирование инфраструктуры участка. Для такого источника нужно заранее проверить ввод, автоматическую защиту, сечение питающего кабеля и режимы работы сети.
• Недооценка роли жидкостного охлаждения. На высоких токах работа с неохлаждаемой горелкой резко ограничивает производительность и комфорт сварщика. Для этого класса часто сразу нужны блоки охлаждения.
• Выбор без учёта материалов. Если в производстве есть алюминий, нужен именно AC/DC. Если алюминия нет вообще, иногда рациональнее DC-модель другого класса.
• Отказ от программирования режимов. На серийных изделиях память программ снижает разброс качества, и не использовать эту функцию — значит терять повторяемость процесса.
• Неполная комплектация рабочего места. Источник без правильно подобранной горелки, редуктора, газовых рукавов, расходников и СИЗ не раскрывает свой потенциал в реальной эксплуатации.

Гарантия и сервис

Аппарат поставляется с официальной гарантией производителя. Для промышленного заказчика это важно не только с точки зрения формального срока эксплуатации, но и в части доступности регламентного обслуживания, диагностики и замены узлов через авторизованный сервис.

При вводе в эксплуатацию рекомендуется сразу определить ответственного за подключение, проверить соответствие питающей сети требованиям оборудования, организовать чистую подачу защитного газа и соблюдать регламент по продувке, охлаждению и профилактической очистке. Для инверторных источников высокой мощности это напрямую влияет на ресурс и стабильность работы.

Оснастка и комплектация

В стандартный комплект входят:

• сварочная горелка TECH TS 18 в сборе, 4 м;
• клемма заземления 500 А в сборе с кабелем, 3 м;
• паспорт и руководство по эксплуатации.

С учётом класса оборудования комплект поставки ориентирован на запуск базовой работы, но для производственной эксплуатации его обычно дополняют под конкретную технологию. Источник совместим с промышленной TIG-оснасткой через разъёмы ОКС 35–50 и сигнальный разъём 2 Pin. При работе на высоких токах рекомендуется использовать горелки TIG с жидкостным охлаждением и согласованный по производительности блок охлаждения.

Для MMA необходимо подобрать держатель электрода и силовые кабели нужного сечения и длины. Для TIG — расходные элементы под конкретный тип горелки, вольфрамовые электроды, цанги, цангодержатели, сопла и задние колпачки. Если аппарат планируется использовать на нескольких постах или в разных конфигурациях, имеет смысл заранее предусмотреть кабели и разъёмы нужной длины и стандарта подключения.

Что докупить сразу

• Жидкостно-охлаждаемую горелку TIG под рабочие токи участка, если планируется длительная сварка на высоких режимах. Для 500 А это практичный выбор для ежедневной работы.
• Блок охлаждения, если процесс предполагает продолжительные проходы, алюминий или высокий ток в AC-режиме. Это снижает перегрев оснастки и повышает стабильность работы поста.
• Редуктор для аргона с корректной настройкой расхода газа под TIG-процесс и стабильной защитой сварочной ванны.
• Газовые рукава и соединительную арматуру, если рабочее место формируется с удалённым размещением баллона или газовой рампы.
• Кабели и разъёмы нужного сечения для MMA-режима, а также запасные соединения под существующую инфраструктуру участка.
• Сварочные маски с корректной работой на TIG при малых токах и с хорошей цветопередачей, если на посту выполняются точные работы по нержавейке и алюминию.
• Краги сварщика под TIG и MMA, поскольку требования к чувствительности пальцев и тепловой защите в этих процессах различаются.
• Тележку для сварочного оборудования, если источник, охлаждение и газовое хозяйство нужно перемещать между постами или внутри цеха без потери эргономики.

Аппарат аргонодуговой сварки СВАРОГ REAL TIG 500 P AC/DC (Е312) выбирают там, где нужен не просто высокий ток, а управляемый TIG-процесс с AC/DC, импульсом, памятью программ и возможностью работать по широкому перечню материалов. Для производственных задач, для сварки алюминия, для сервисного участка и для мастерской с тяжёлой загрузкой это источник, который закрывает сложные технологические операции в одном корпусе.
