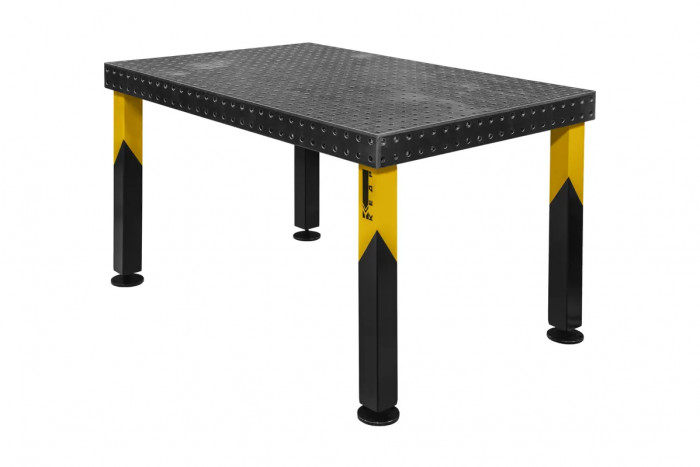

Стол 3D сварочно-сборочный Д-16 EXPERT (1500х1000) шаг 100 мм КЕДР

Стол 3D сварочно-сборочный Д-16 EXPERT (1500х1000) шаг 100 мм КЕДР предназначен для точной фиксации и сборки деталей перед сваркой, прихваткой и последующей механической обработкой. Это профессиональный сварочно-сборочный стол для цеховой эксплуатации, где важны повторяемость геометрии, удобство установки оснастки и быстрый переход между разными типоразмерами заготовок. Формат 3D расширяет возможности позиционирования элементов не только по плоскости столешницы, но и по боковым поверхностям, что особенно востребовано при изготовлении рам, корпусов, пространственных металлоконструкций и серийной сборке узлов.

Назначение и особенности конструкции

Данная 3D-установка для сборки и сварки выполнена в формате D16, то есть рассчитана на применение оснастки с посадочным диаметром 16 мм. Такой стандарт удобен для точных работ с заготовками малого и среднего размера, где требуется аккуратная базировка, быстрая перестановка упоров и надёжное закрепление элементов без лишней переналадки. Размер рабочей поверхности 1500х1000 мм делает стол практичным решением для сервисного участка, инструментального цеха, производственной мастерской и участка сварки с широкой номенклатурой изделий.

Шаг отверстий 100 мм обеспечивает понятную и логичную схему размещения оснастки. При такой сетке проще выстраивать повторяемые сборочные позиции, использовать шаблоны и быстро восстанавливать конфигурацию под типовую деталь. Для предприятия это означает сокращение времени на подготовку, уменьшение количества подгонок и более стабильный результат по геометрии готового изделия.

Характеристики

• Тип оборудования: 3D сварочно-сборочный стол.
• Формат перфорации: D16.
• Размер рабочей зоны: 1500х1000 мм.
• Шаг отверстий: 100 мм.
• Бренд: КЕДР.
• Назначение: фиксация, базирование и сборка деталей перед сваркой и при серийном изготовлении узлов.
• Особенность 3D-конструкции: возможность установки оснастки на рабочей плоскости и боковых поверхностях.
• Совместимая оснастка: упоры, угольники, струбцины, пальцы, прижимы и соединительные элементы под систему D16.

Преимущества формата D16 для точной сборки

Система D16 ориентирована на работы, где требуется высокая точность позиционирования и удобство обращения с оснасткой. По сравнению с более крупными форматами она позволяет работать с компактными прижимами и упорами, быстрее перестраивать рабочее место и рационально использовать пространство стола. Это особенно полезно при изготовлении небольших рам, кронштейнов, кожухов, дверных и профильных конструкций, а также при сборке деталей из тонкостенного проката.

Для производственных задач стол D16 часто выбирают там, где важна не только жёсткость фиксации, но и скорость ежедневной переналадки. Оснастка такого стандарта удобна в работе одному сварщику или сборщику, а сама схема отверстий упрощает создание повторяемых баз и технологических карт.

Оснастка и организация рабочего места

Стол 3D сварочно-сборочный Д-16 EXPERT (1500х1000) шаг 100 мм КЕДР раскрывает свои возможности в связке с правильно подобранной оснасткой. На практике для системы D16 применяют:

• упоры и базовые элементы для выставления длины, ширины и контрольных точек;
• угольники для сборки под 90 градусов и удержания пространственной геометрии;
• струбцины и прижимы для фиксации профиля, листа, полосы и фасонных деталей;
• пальцы и позиционирующие элементы для точной установки по сетке отверстий;
• соединительные элементы для наращивания сборочной схемы и монтажа вспомогательных приспособлений.

За счёт 3D-конструкции оснастка может устанавливаться не только сверху, но и на боковых сторонах. Это удобно при сборке объёмных рам, коробчатых изделий и конструкций, где необходимо удерживать элементы в вертикальном положении или формировать пространственный угол без временных подкладок и самодельных упоров.

Практическая польза на участке сварки

Основная задача такого стола — обеспечить стабильную геометрию изделия до начала и в процессе сварки. При работе с трубным и профильным прокатом, листовыми заготовками и гнутыми элементами точная фиксация снижает риск увода размеров после прихваток. Сборщик получает удобную базу для выставления деталей, а сварщик — понятный доступ к швам и возможность вести работу без постоянной корректировки положения заготовки.

На производстве это даёт несколько ощутимых эффектов:

• сокращается время подготовки к сварке;
• уменьшается количество ручной подгонки;
• повышается повторяемость при изготовлении серийных изделий;
• снижается вероятность накопления ошибок по диагоналям и углам;
• упрощается контроль качества и приёмка готовых узлов.

Применение

Этот сварочно-сборочный стол подходит для изготовления рамных конструкций, каркасов, опор, кронштейнов, технологической оснастки, дверных блоков, защитных ограждений, корпусов оборудования и других металлических изделий. Он востребован при работе с углеродистыми и нержавеющими сталями, а также с алюминиевыми сплавами, когда особенно важны аккуратная фиксация и сохранение геометрии.

Стол применяют в сочетании с разными процессами сварки: полуавтоматической сваркой в среде защитного газа, аргонодуговой сваркой и ручной дуговой сваркой. Для участка, где используется полуавтомат, логично дополнить рабочее место горелками MIG, подобрать подходящие контактные наконечники и организовать подачу газа через надёжные редукторы. При TIG-сварке пространственных и ответственных узлов полезно предусмотреть совместимость оснастки с доступом горелки к корню и облицовочным проходам.

Формат 1500х1000 мм удобен для мастерской и для цеховой эксплуатации, когда требуется работать как с единичными изделиями, так и с повторяющимися сборками. На сервисном участке такой стол помогает быстро собирать ремонтные конструкции и восстанавливать узлы без трудоёмкой разметки на верстаке. В серийном производстве он может использоваться как базовая платформа под типовую оснастку и шаблоны.

Для каких изделий подходит размер 1500х1000 мм

Рабочая зона 1500х1000 мм считается универсальной для значительной части сварочно-сборочных операций. Она достаточна для большинства каркасов, секций, дверных и рамных элементов, при этом не требует избыточного места на участке. Такой размер удобен, если на предприятии выполняют широкий спектр заказов и нужен один рабочий вариант под разные задачи без перехода на слишком крупную платформу.

При изготовлении длинномерных деталей стол может использоваться как базовая станция для выставления ключевых узлов, прихватки и контроля геометрии, после чего изделие дорабатывается с применением дополнительных опор или вспомогательных столов. Для небольших и средних конструкций рабочей зоны обычно достаточно для полного цикла сборки.

Что учитывать при выборе и эксплуатации

При подборе 3D-стола важно соотносить формат перфорации с массой и габаритами типовых изделий, а также с номенклатурой оснастки, которая уже используется на предприятии или планируется к закупке. Система D16 оптимальна там, где преобладают точные сборочные операции и нет необходимости в тяжёлой оснастке большого формата.

Для стабильной работы рекомендуется:

• использовать совместимую оснастку именно под D16;
• сохранять чистоту отверстий и рабочих плоскостей;
• не допускать накопления брызг и окалины в зонах базирования;
• применять технологические карты для повторяющихся изделий;
• контролировать положение упоров и прижимов перед серийной прихваткой.

При грамотной организации рабочего места такой стол становится не просто поверхностью для сборки, а полноценным технологическим инструментом, который повышает точность, ускоряет выпуск и упрощает обучение персонала стандартным операциям.

Итог

Стол 3D сварочно-сборочный Д-16 EXPERT (1500х1000) шаг 100 мм КЕДР — это профессиональное решение для точной сборки металлоконструкций и подготовки деталей к сварке. Формат D16, рабочая зона 1500х1000 мм и шаг перфорации 100 мм делают его удобной основой для системной работы с оснасткой, повторяемой геометрии и рациональной организации участка. Такой стол подходит для ежедневной эксплуатации в мастерской, на сервисном участке и в промышленном цехе, где требуется надёжная фиксация деталей и предсказуемый результат сборки.
