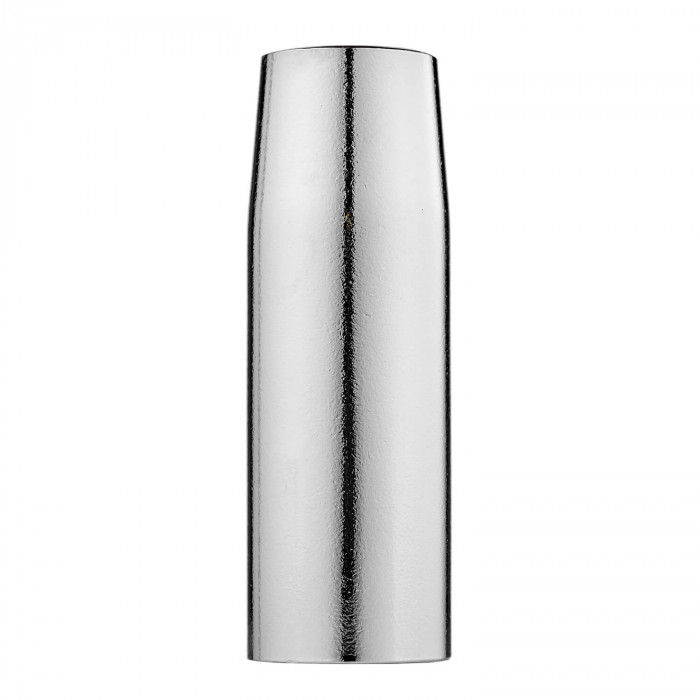

Сопло d20мм (MIG MP 450) SVO4520

Сопло d20мм (MIG MP 450) SVO4520 ПТК — расходник для полуавтоматической сварочной горелки серии MIG MP 450. Деталь формирует зону выхода защитного газа и защищает токопроводящие элементы горелки от брызг расплавленного металла и перегрева. Такое сопло применяется на мощных MIG/MAG-горелках при работе в цеховых условиях, на участке сварки металлоконструкций и при ежедневной эксплуатации полуавтомата для производственных задач.

Назначение и применение

Сопло используется в составе сварочной горелки для полуавтоматической сварки в среде защитных газов. За счёт правильной геометрии оно помогает стабилизировать газовое покрытие сварочной ванны, снижает влияние внешнего воздуха на дугу и способствует более аккуратному формированию шва. Для сварки углеродистых сталей, нержавеющих сталей и ряда других материалов корректное состояние сопла напрямую влияет на качество процесса.

Модель с внутренним диаметром 20 мм подходит для режимов, где важны достаточный проход газа, устойчивость к налипанию брызг и нормальная доступность к зоне сварки. Сопло d20мм (MIG MP 450) SVO4520 особенно востребовано при работе с токами, характерными для горелок класса 450 А, когда расходник должен сохранять форму и обеспечивать стабильную защиту дуги.

Совместимость

Расходник рассчитан на установку в сварочные горелки серии MIG MP 450. Применяется как сменное сопло для совместимых полуавтоматических горелок данного типоразмера, используемых на MIG/MAG-аппаратах.

Подходит для горелок и аналогов, выполненных по распространённой компоновке MP 450, включая совместимые версии, где используются сопла с соответствующими посадочными размерами и длиной. При подборе замены важно сверять:

• посадочный диаметр сопла;
• внутренний выходной диаметр;
• общую высоту детали;
• тип горелки — именно серия MP 450 или совместимый аналог.

Для корректной работы горелки также имеет значение состояние контактных наконечников и соответствие применяемой сварочной проволоки режиму сварки. При интенсивной эксплуатации на производстве удобна установка комплекта расходников на несколько смен вперёд, особенно если полуавтомат работает с высокой нагрузкой.

Характеристики

• Тип: сопло для MIG/MAG-горелки
• Серия горелки: MIG MP 450
• Выходной внутренний диаметр: 20 мм
• Выходной наружный диаметр: 24,2 мм
• Наружный диаметр сопла: 28 мм
• Посадочный диаметр: 21 мм
• Толщина стенки: 2,5 мм
• Высота: 82,5 мм
• Материал: медь с покрытием
• Бренд: ПТК

Медное сопло с покрытием хорошо проводит тепло и подходит для стандартных режимов полуавтоматической сварки. Покрытие помогает снизить интенсивность налипания брызг и упрощает очистку поверхности в процессе обслуживания горелки. Для сервисного участка и производственной эксплуатации это практичный вариант, позволяющий поддерживать рабочее состояние оснастки без лишних простоев.

Диаметр 20 мм обеспечивает достаточный объём газовой защиты в типовых задачах MIG/MAG-сварки. Такая конфигурация применяется там, где требуется надёжное укрытие дуги защитным газом без избыточного ограничения доступа к шву. Особенно это актуально при сварке протяжённых соединений, угловых швов и сборке металлоконструкций.

Когда менять

Сопло относится к расходным элементам и требует регулярного контроля. Даже при аккуратной эксплуатации его рабочая кромка и внутренняя поверхность постепенно изнашиваются из-за высокой температуры, брызг металла и механической очистки.

Основные признаки, что сопло пора заменить:

• дуга ведёт себя нестабильно, ухудшается защита сварочной ванны;
• увеличивается разбрызгивание металла;
• на внутренней поверхности быстро накапливаются плотные отложения брызг;
• появляются следы прогара, овальность или деформация выходной части;
• снижается качество шва, возрастает риск пористости;
• сопло перегревается сильнее обычного или теряет нормальную посадку.

Изношенное сопло нарушает направление и равномерность потока защитного газа. В результате в зону сварки может попадать воздух, что приводит к окислению металла, нестабильности переноса капли и ухудшению внешнего вида шва. При сварке ответственных соединений это особенно критично. Если горелка используется ежедневно, сопло рекомендуется осматривать при каждой замене наконечника и очистке передней части горелки.

Для продления срока службы полезно регулярно удалять брызги, не допускать механического повреждения кромки и следить за корректной настройкой режимов сварки. Слишком высокий ток, неправильный вылет проволоки или загрязнённый газовый тракт ускоряют износ. В комплексе с исправными горелками MIG и качественными кабелями и разъёмами расходник работает стабильнее и дольше сохраняет рабочую геометрию.

Альтернативные названия

• сопло для MIG/MAG-горелки
• газовое сопло
• сварочное сопло для полуавтомата
• сопло горелки MIG
• nozzle
