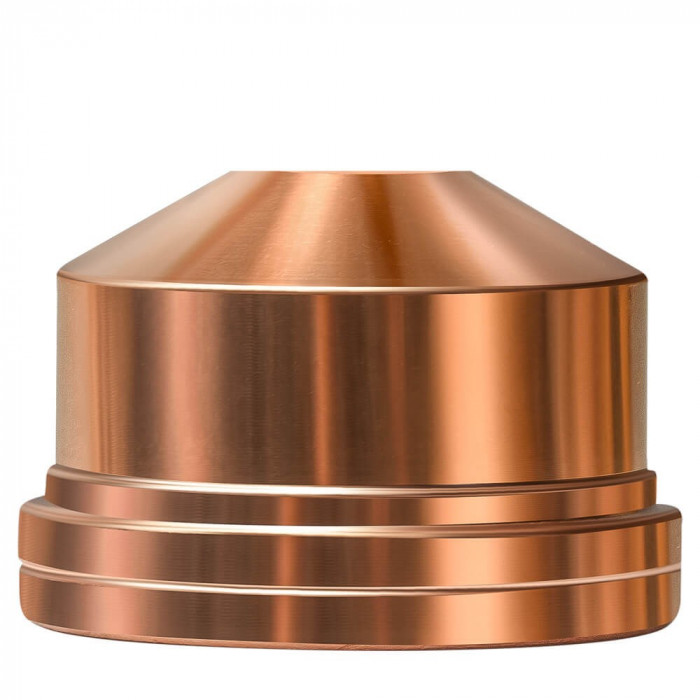

Сопло d1,7 CP 101-141 LOV0606-17

Сопло d1,7 CP 101-141 LOV0606-17 — расходный элемент плазмотрона для формирования и стабилизации плазменной струи при резке металла. Модель применяется с плазменными резаками CUT серий CP 101, CP 141 и ACP 141, поэтому подходит для регулярной эксплуатации на участке резки, в сервисной мастерской и при выполнении производственных задач. Диаметр отверстия 1,7 мм рассчитан на работу с током реза до 120 А и подходит для обработки металла толщиной порядка 3–30 мм при соблюдении режима, качества воздуха и состояния остальных расходников.

Совместимость

Сопло d1,7 CP 101-141 LOV0606-17 совместимо с плазмотронами и резаками следующих серий:

• CP 101;
• CP 141;
• ACP 141.

Расходник используется как стандартное плазменное сопло для указанных серий и подходит для комплектации плазморезов CUT, работающих в соответствующем диапазоне тока. При подборе важно учитывать не только посадочную совместимость, но и рабочий режим: диаметр 1,7 мм ориентирован на резку на токах до 120 А. Для стабильной работы плазмотрона также имеет значение состояние кабелей и разъёмов, качество подготовки воздуха и исправность узла подачи газа.

Характеристики

• Тип: стандартное сопло.
• Диаметр отверстия: 1,7 мм.
• Рекомендуемый ток реза: до 120 А.
• Рекомендуемая толщина металла: 3–30 мм.
• Бренд: ПТК.

Сопло такого типа выполняет ключевую задачу в плазменной резке: формирует направленный поток плазмы и влияет на концентрацию дуги, ширину реза и чистоту кромки. Для расходников этой группы обычно применяется токопроводящий и термостойкий медный сплав, рассчитанный на высокую тепловую нагрузку. Стандартное исполнение удобно для повседневной работы, когда требуется предсказуемый результат без сложной настройки, в том числе для резки листа, заготовок и конструкционной стали.

На практике качество реза зависит не только от самого сопла, но и от общего состояния плазмотрона. Для поддержания стабильного процесса полезно своевременно обслуживать воздушную линию, использовать исправные газовые рукава и контролировать чистоту зоны резки. При интенсивной эксплуатации также востребованы защитные очки и сопутствующий зачистной инструмент для последующей обработки кромки.

Когда менять

Сопло относится к изнашиваемым деталям, и его состояние напрямую влияет на форму дуги и качество реза. Замена требуется в следующих случаях:

• дуга стала нестабильной, появляется увод реза;
• увеличилось разбрызгивание и количество грата на кромке;
• рез получается шире обычного, ухудшается точность;
• наблюдается овальность или выработка отверстия сопла;
• есть следы прогара, оплавления или механического повреждения;
• ухудшается пробивка металла и растёт тепловая нагрузка на узел.

Изношенное сопло плазмотрона приводит к расфокусировке плазменной струи. В результате оператор получает неровную кромку, повышенный расход воздуха и ускоренный износ соседних расходников. Если резка ведётся на предельных режимах, особенно по металлу ближе к верхней границе рекомендованной толщины, контроль состояния сопла должен быть регулярным. Для цеховой эксплуатации это простой способ сохранить качество реза и избежать внеплановых остановок оборудования.

Альтернативные названия

• сопло плазмотрона;
• плазменное сопло;
• сопло для плазменной резки;
• сопло резака CUT;
• nozzle.
