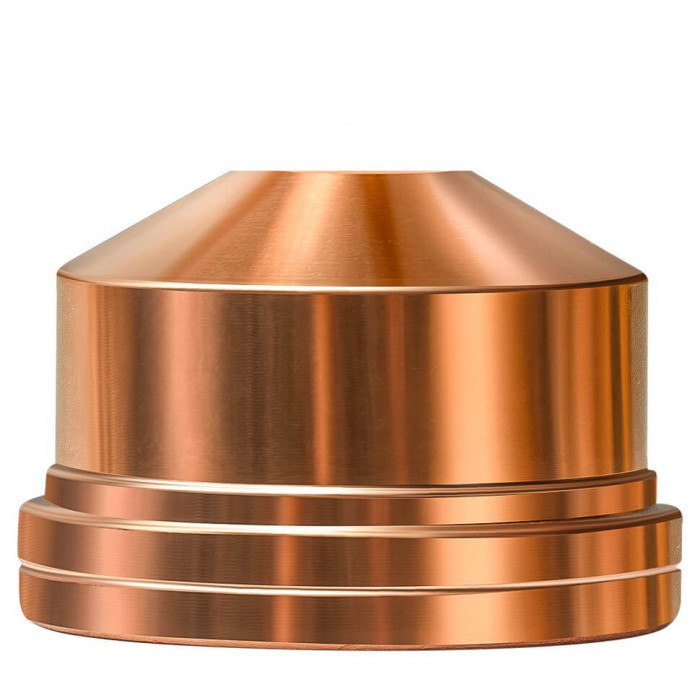

Сопло d1,4 CP 101-141 LOV0606-14

Сопло d1,4 CP 101-141 LOV0606-14 — расходный элемент плазмотрона для формирования и сжатия плазменной струи при резке металла. Деталь применяется с плазменными резаками CUT серий CP 101, CP 141 и ACP 141, где требуется стандартное сопло с диаметром отверстия 1,4 мм. Модель подходит для работы на токах до 100 А и ориентирована на резку металла толщиной 3–22 мм, что делает её практичным вариантом для сервисного участка, мастерской и повседневенной цеховой эксплуатации.

Совместимость

Сопло ПТК d1,4 CP 101-141 LOV0606-14 рассчитано на установку в плазмотроны и резаки следующих серий:

• CP 101;
• CP 141;
• ACP 141.

По посадочным и рабочим параметрам это сопло плазмотрона применяется в системах воздушно-плазменной резки, где используются расходники типоразмера CP 101-141. При подборе важно учитывать не только обозначение плазмотрона, но и рабочий ток, поскольку диаметр 1,4 мм оптимален для режимов до 100 А.

Для стабильной работы узла резки сопло обычно используют в комплекте с совместимыми кабелями и разъёмами плазмореза, а на рабочем месте дополнительно востребованы защитные очки и щётки и зачистной инструмент для подготовки кромки после реза.

Характеристики

• Тип: стандартное сопло.
• Диаметр отверстия: 1,4 мм.
• Рекомендуемый ток реза: до 100 А.
• Рекомендуемая толщина металла: 3–22 мм.
• Бренд: ПТК.

Сопло d1,4 CP 101-141 LOV0606-14 выполняет ключевую функцию в плазмотроне: задаёт геометрию и концентрацию плазменного потока. От точности отверстия зависит плотность дуги, ширина реза и устойчивость процесса. Для стандартных задач воздушно-плазменной резки такая конфигурация подходит при ежедневной работе с листовыми и профильными заготовками из углеродистой стали и других электропроводных металлов.

Материал сопел данного типа обычно представляет собой токопроводящий металлический сплав на медной основе, рассчитанный на тепловую нагрузку в зоне выхода дуги. Именно поэтому важно соблюдать рекомендованный токовый диапазон: при превышении режима ресурс расходника снижается, а качество реза ухудшается заметно быстрее.

Когда менять

Состояние сопла напрямую влияет на форму плазменной струи и качество кромки. Замена требуется при появлении характерных признаков износа:

• дуга становится нестабильной, рез начинается с задержкой;
• увеличивается ширина реза и ухудшается его повторяемость;
• появляется выраженное разбрызгивание и усиленный грат на нижней кромке;
• рез уходит в сторону, кромка получается неровной;
• наблюдается овальность или выгорание отверстия;
• есть следы прогара, оплавления или механического повреждения торца.

Изношенное плазменное сопло не позволяет удерживать правильную концентрацию дуги. В результате возрастает тепловое влияние на металл, снижается скорость резки и увеличивается объём последующей зачистки. Для производственных задач это означает дополнительные потери времени, а для мастерской — нестабильный результат даже при исправном источнике.

Если на одном и том же режиме рез заметно ухудшился, рекомендуется проверить состояние сопла в первую очередь. Своевременная замена расходника помогает сохранить нормальную геометрию реза, снизить нагрузку на плазмотрон и поддерживать предсказуемое качество при серийной работе.

Альтернативные названия

• сопло плазмотрона;
• плазменное сопло;
• сопло для плазменной резки;
• сопло плазменного резака;
• nozzle.
