Смеситель газов MIXER (Ar+CO?)

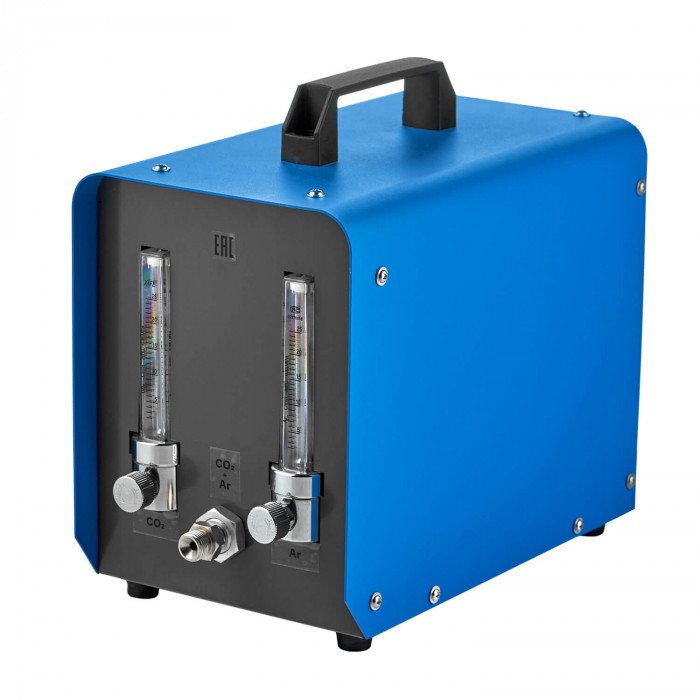

Смеситель газов ПТК MIXER (Ar+CO2) предназначен для приготовления защитной смеси аргона и углекислого газа непосредственно на сварочном участке. Устройство применяют там, где требуется стабильная подача смеси Ar+CO2 при полуавтоматической сварке MIG/MAG, когда важно поддерживать повторяемость состава газа, корректно настраивать процесс под металл и снижать разбрызгивание при ежедневной работе.

Назначение

Смеситель используют для работы с двумя компонентами: аргоном (Ar) и углекислым газом (CO2). На выходе формируется защитная газовая смесь, которая подаётся в зону сварки и обеспечивает стабильные условия при полуавтоматической сварке сталей. Такой вариант особенно востребован на участках, где применяются разные режимы сварки и необходимо гибко подстраивать газовую среду под конкретную задачу.

Смесь аргона с углекислотой широко используется в процессах MIG/MAG при изготовлении металлоконструкций, корпусов, рам, шкафов, элементов из низкоуглеродистой и низколегированной стали. По сравнению с работой на чистом CO2 такая защитная среда обычно даёт более спокойное горение дуги, уменьшает количество брызг и улучшает формирование шва. Для производственных задач это означает меньше времени на зачистку и более предсказуемый результат на серийных операциях.

Смеситель ПТК MIXER (Ar+CO2) целесообразен в цеховой эксплуатации, на сервисном участке и для мастерской, где уже используются отдельные источники аргона и углекислоты. Он позволяет формировать рабочую смесь непосредственно перед подачей в полуавтомат, не ограничиваясь одним фиксированным составом в готовом баллоне.

Характеристики

• Рабочие газы: аргон (Ar) + углекислый газ (CO2).
• Давление на входе по аргону: 0,3–0,99 МПа.
• Давление на входе по CO2: 0,2–0,35 МПа.
• Номинальное давление смеси на выходе: 0,2 МПа.
• Диапазон расхода готовой смеси: 1–25 л/мин.
• Подключение входа Ar: штуцер 9 мм.
• Подключение входа CO2: штуцер 9 мм.
• Выход смеси: М16х1,5.
• Бренд: ПТК.

Диапазон расхода 1–25 л/мин перекрывает большинство типовых режимов полуавтоматической сварки MIG/MAG. Этого достаточно для работ с тонколистовым металлом, стандартной сварки конструкционных сталей, а также для режимов, где требуется усиленная защита сварочной ванны. Выходное давление 0,2 МПа удобно для стабильной подачи смеси к сварочному посту при корректно подобранной газовой арматуре.

Штуцеры 9 мм на входе позволяют подключать стандартные газовые рукава от отдельных линий или баллонных редукторов, а выход М16х1,5 совместим с распространёнными схемами подключения к сварочному оборудованию. При монтаже важно учитывать фактическую длину рукавов, герметичность соединений и рабочий расход на посту.

Особенности

ПТК MIXER представляет собой специализированное устройство для смешивания двух газов в заданных рабочих диапазонах давления и расхода. Его основная функция — не понижение давления как у классического баллонного редуктора, а подготовка стабильной смеси Ar+CO2 перед подачей в сварочную систему.

Для технолога и мастера участка это даёт несколько практических преимуществ:

• возможность получать смесь непосредственно на месте использования;
• повышение повторяемости параметров газовой защиты от партии к партии;
• гибкость при настройке постов под разные толщины металла и режимы переноса;
• снижение зависимости от поставки готовых смешанных баллонов;
• удобство применения на участках, где один полуавтомат выполняет несколько типов операций в течение смены.

При работе с углекислым газом важно помнить, что в общей схеме подачи нередко применяют соответствующую газовую арматуру с учётом особенностей CO2. Если линия построена от баллонов, на вход смесителя обычно устанавливают отдельные редукторы или регуляторы расхода на каждый газ. Это позволяет удерживать входные параметры в требуемом диапазоне и обеспечивать стабильность смеси на выходе.

В отличие от расходомеров, которые только контролируют или задают подачу одного газа, смеситель решает задачу формирования защитной среды из двух компонентов. Поэтому его рассматривают как элемент технологической системы, где качество смеси напрямую влияет на стабильность дуги и внешний вид шва.

Совместимость

Смеситель газов ПТК MIXER (Ar+CO2) совместим со сварочными постами, работающими в процессах MIG/MAG, где защитный газ подаётся от отдельных источников аргона и углекислоты. Устройство применяют с полуавтоматами различной мощности — от оборудования для сервисного участка до установок для цеховой эксплуатации, если фактический расход газа находится в пределах 1–25 л/мин.

Типовая схема подключения включает два входных канала от линий Ar и CO2, после чего готовая смесь подаётся на полуавтомат или к распределительной точке поста. На практике смеситель используют совместно с горелками MIG, газовой арматурой, газовыми рукавами и при необходимости с кабелями и разъёмами для полноценного оснащения сварочного рабочего места.

Такое решение подходит для участков изготовления металлоконструкций, кузовного ремонта, производства корпусных изделий и других операций, где требуется стабильная защита сварочной ванны при сварке сталей. При наличии нескольких постов смеситель может быть частью локальной системы подачи газа, если параметры расхода соответствуют конкретной нагрузке.

В смежных процессах газовая инфраструктура участка может также включать резаки, однако данный смеситель предназначен именно для подготовки защитной смеси Ar+CO2 для сварки, а не для газопламенной обработки. Поэтому его следует применять только в той схеме, для которой он рассчитан конструктивно и по параметрам давления.

Безопасность

Газовая арматура должна использоваться строго по назначению и только с теми газами, для которых она предусмотрена. Смеситель ПТК MIXER рассчитан на работу с аргоном и углекислым газом. Недопустимо подключать к нему кислород, пропан, ацетилен и другие газы, если такая совместимость не предусмотрена производителем.

Кислородную арматуру нельзя использовать на горючих газах, а арматуру для горючих газов — на кислороде. Это базовое требование промышленной безопасности. Для кислородных линий также недопустим контакт с маслом и жиром, поскольку такие загрязнения создают риск воспламенения.

Перед вводом в работу необходимо:

• проверить соответствие подключаемых газов назначению устройства;
• убедиться в исправности редукторов и регуляторов на входных линиях;
• проверить герметичность соединений после монтажа;
• контролировать утечки только безопасным способом — мыльным раствором;
• не использовать открытое пламя для поиска негерметичности.

Также важно соблюдать чистоту соединений, не допускать механических повреждений рукавов и не превышать рабочие диапазоны давления на входе. Корректно собранная и проверенная система подачи газа обеспечивает не только стабильную сварку, но и безопасную эксплуатацию оборудования на участке.
