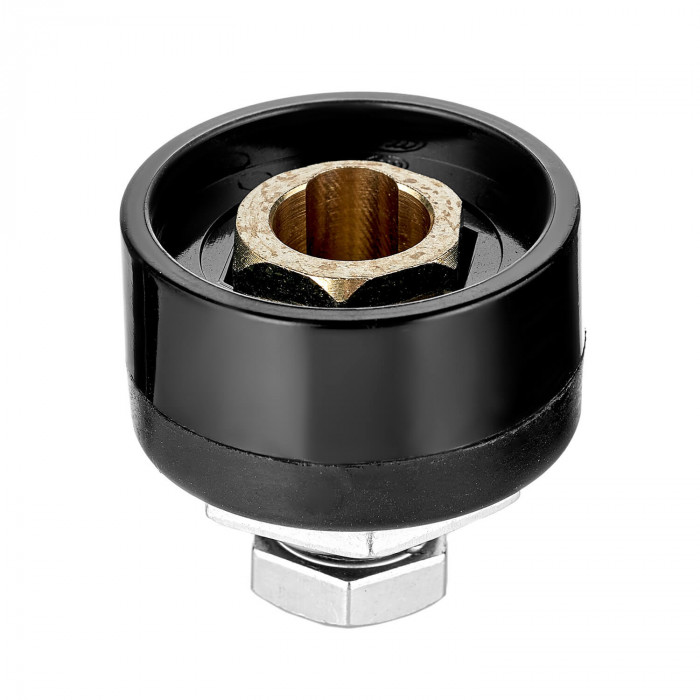

Розетка панельная МАСТЕР 35-50

Розетка панельная ПТК МАСТЕР 35-50 — это силовой сварочный разъём для установки в корпус источника питания. Изделие применяется для надёжного и безопасного подключения сварочных кабелей к аппарату, обеспечивает стабильный электрический контакт и удобное быстроразъёмное соединение с ответной кабельной вилкой.

Назначение и применение

Панельная розетка используется в сварочных аппаратах MMA, TIG и полуавтоматах MIG/MAG, где требуется подключение силовых кабелей через стандартный байонетный узел. Медное исполнение контактной части важно для снижения переходного сопротивления, уменьшения нагрева в зоне соединения и стабильной передачи сварочного тока при ежедневной работе на участке сварки.

Розетка панельная МАСТЕР 35-50 подходит для ремонта, обслуживания и комплектации оборудования бюджетного и среднего класса, а также для замены изношенного штатного разъёма в мастерской, на сервисном участке или в условиях цеховой эксплуатации.

Характеристики

• Тип: розетка панельная для установки в сварочный аппарат
• Серия: МАСТЕР
• Бренд: ПТК
• Материал токоведущей части: медь
• Минимальное сечение жилы кабеля: 35 мм²
• Максимальное сечение жилы кабеля: 50 мм²
• Максимально допустимый ток: 400 А

Диапазон 35-50 мм² делает этот разъём практичным для силовых соединений, где применяются кабели увеличенного сечения и требуется уверенная работа на высоких токах. Номинал до 400 А позволяет использовать розетку в составе оборудования для интенсивной ручной дуговой сварки, аргонодугового процесса и ряда производственных задач, связанных с продолжительной токовой нагрузкой.

Совместимость

Панельная розетка ПТК МАСТЕР 35-50 совместима со сварочными источниками, в которых предусмотрено подключение через силовой байонетный разъём типоразмера 35-50. Обычно такие соединители устанавливаются на инверторы MMA, аппараты аргонодуговой сварки TIG и часть полуавтоматов MIG/MAG, где силовые цепи выведены на переднюю панель.

Изделие подбирают по типоразмеру ответной части и по рабочему току системы. Для корректной работы важно, чтобы кабели и разъёмы соответствовали одной группе по сечению и токовой нагрузке. На практике такую розетку часто используют вместе с кабелями и разъёмами подходящего стандарта, а при оснащении поста сварки также востребованы сварочные маски и краги сварщика.

При замене штатного узла рекомендуется проверить состояние ответной кабельной вилки, качество обжима или крепления кабеля, отсутствие подгорания контактных поверхностей и плотность посадки байонетного соединения. Это особенно важно для сварки алюминия и других режимов, где стабильность контакта влияет на общую работу оборудования.

Альтернативные названия

В профессиональной среде и при подборе комплектующих розетка панельная МАСТЕР 35-50 может обозначаться по-разному. Наиболее распространённые варианты:

• панельная розетка сварочная
• розетка силовая 35-50
• байонетная розетка
• разъём панельный OKC 35-50
• гнездо сварочное 35-50
• ответная часть под кабельную вилку 35-50

Если речь идёт о паре соединителей, то ответную кабельную часть обычно называют вилкой кабельной, штекером, кабельным разъёмом, байонетным разъёмом, а в разговорной практике — папа. Соответственно панельную розетку нередко называют мама, если требуется быстро объяснить тип ответного соединения.

Преимущества в эксплуатации

• стабильный контакт при подключении силового кабеля к аппарату;
• медная токоведущая часть для эффективной передачи тока;
• подходящий типоразмер для кабелей 35-50 мм²;
• расчёт на ток до 400 А;
• удобство замены при ремонте и обслуживании сварочного оборудования;
• применение в мастерской, на выездных работах и в цехе.

Что учитывать при выборе

При подборе панельного разъёма важно учитывать не только обозначение 35-50, но и фактическое сечение применяемого кабеля, максимальный рабочий ток и совместимость с ответной вилкой. Для надёжной эксплуатации соединение должно обеспечивать плотную фиксацию без люфта, а контактные поверхности — оставаться чистыми, без следов окисления и перегрева.

Розетка панельная ПТК МАСТЕР 35-50 — рабочий вариант для замены или установки в сварочный аппарат, где требуется стандартное силовое подключение с запасом по току и понятной совместимостью с распространёнными кабельными разъёмами.
