Ротаметр (гайка М16х1,5)

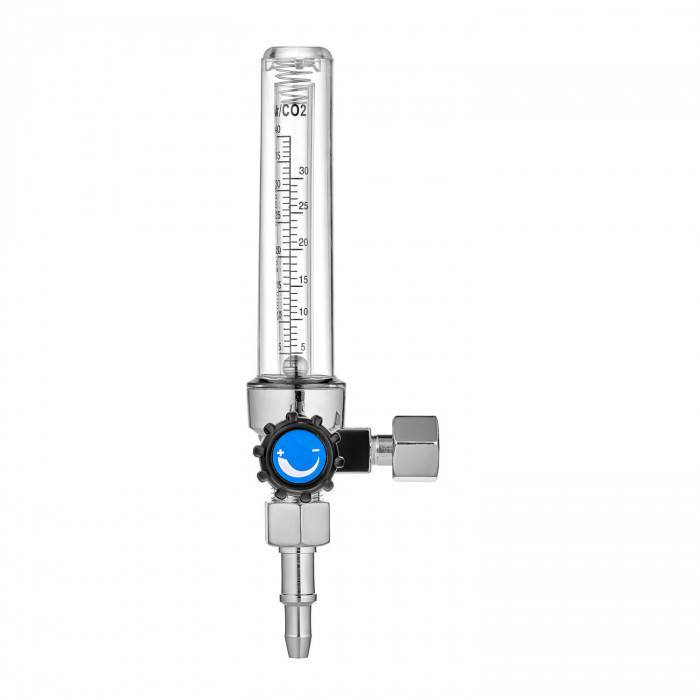

Ротаметр ПТК (гайка М16х1,5) — компактный регулятор расхода защитного газа для работы с аргоном и углекислым газом. Такой расходомер применяют на сварочных постах, где важно стабильно подавать газ при аргонодуговой сварке TIG и полуавтоматической сварке MIG/MAG, в том числе для мастерской, сервисного участка и при ежедневной цеховой эксплуатации.

Назначение

Ротаметр используется для настройки и визуального контроля расхода защитного газа на выходе из газовой линии. Модель рассчитана на два наиболее востребованных газа в сварочном производстве:

• аргон (Ar) — для аргонодуговой сварки TIG, в том числе для сварки алюминия, нержавеющих сталей и цветных металлов;
• углекислый газ (CO2) — для полуавтоматической сварки MIG/MAG углеродистых и низколегированных сталей.

Ротаметр ПТК (гайка М16х1,5) подходит для участков, где требуется не просто редуцирование, а именно точная установка расхода газа по шкале. Это особенно важно при работе с тонким металлом, при сварке корня шва, а также там, где необходимо избежать перерасхода защитной среды и подсоса воздуха в зону дуги.

На практике такой регулятор расхода газа применяют совместно со сварочными полуавтоматами MIG/MAG, TIG-источниками и универсальными установками, подключаемыми к баллонам с аргоном или CO2. Он помогает выставить рабочий поток газа в соответствии с диаметром сопла, типом горелки и условиями сварки.

Характеристики

Конструкция ориентирована на базовые сварочные задачи, где нужен понятный и наглядный контроль расхода газа без сложной настройки.

• Рабочие газы: углекислый газ и аргон.
• Шкала расхода для CO2: до 30 л/мин.
• Шкала расхода для Ar: до 40 л/мин.
• Подключение на входе: накидная гайка с внутренней резьбой M16х1,5.
• Подключение на выходе: резьбовое соединение M16х1,5 и ниппель 6/9 под газовый рукав.

Диапазона расхода достаточно для большинства стандартных режимов сварки. Для аргонодугового процесса обычно востребованы умеренные значения потока, а при полуавтоматической сварке в CO2 или в аналогичных условиях требуется запас по расходу для разных диаметров сопел и условий вентиляции на рабочем месте.

Резьбовое присоединение M16х1,5 делает изделие удобным для установки в типовые газовые линии, используемые на сварочных постах. Наличие ниппеля 6/9 позволяет подключать стандартный газовый рукав без сложных переходников, если схема поста уже собрана под такой формат.

Особенности

Это бюджетный ротаметр для базового контроля подачи защитного газа. Основная функция модели — измерение и регулировка расхода, а не работа как полноценный многоузловой баллонный редуктор с расширенным набором органов настройки.

• Расходомерная схема: визуальный контроль потока газа по шкале.
• Назначение: регулировка подачи аргона и углекислоты на сварочный пост.
• Компактное исполнение: удобно для установки на ограниченном пространстве и на мобильных постах.
• Практичный формат подключения: резьба M16х1,5 на входе и выходе.

Для сварщика или мастера участка это рабочий вариант, когда необходимо быстро выставить расход газа и контролировать его без отдельного внешнего измерительного прибора. При использовании CO2 важно учитывать особенности самого газа: при интенсивной работе и высоком расходе в системе может проявляться охлаждение арматуры. В таких случаях на производственных постах иногда дополнительно применяют подогреватели для углекислоты, если этого требует режим эксплуатации.

Двухступенчатой схемы стабилизации здесь не предусмотрено, поэтому изделие рационально использовать в стандартных условиях, где не требуется особо точное поддержание параметров при сильном изменении давления в баллоне. Для большинства повседневных сварочных задач в мастерской и на участке сборки такого решения достаточно.

Совместимость

Ротаметр совместим с газовыми линиями, где используется присоединение M16х1,5. Его устанавливают в системах подачи аргона и углекислого газа для сварочного оборудования, работающего с внешним баллоном защитного газа.

Модель подходит для:

• аппаратов TIG с подачей аргона;
• полуавтоматов MIG/MAG, работающих в CO2;
• универсальных источников для цеховой эксплуатации и сервисных работ;
• стационарных и мобильных сварочных постов с подключением через газовый рукав.

При комплектации поста такой ротаметр обычно используют вместе с горелками TIG для аргонодуговой сварки или с горелками MIG на полуавтомате. Для корректного подключения также востребованы качественные газовые рукава, особенно если оборудование работает при ежедневной нагрузке и требует стабильной герметичности соединений.

Перед покупкой важно проверить соответствие резьбы на линии подачи газа и формат подключения к установленной арматуре баллона или редуцирующего узла. Это позволит избежать установки переходников, которые увеличивают число соединений и потенциальных мест утечки.

Безопасность

Газовая арматура должна применяться строго по назначению и только с тем газом, для которого она предусмотрена. Ротаметр для аргона и углекислого газа нельзя использовать как универсальное решение для кислорода, пропана, ацетилена или других газов без подтверждённой совместимости по конструкции и материалам.

• Кислородный редуктор или расходомер нельзя устанавливать на горючие газы.
• Арматуру для горючих газов нельзя использовать на кислороде.
• Для кислородных систем недопустим контакт с маслом и жиром, так как это создаёт риск воспламенения.
• После подключения обязательно проверяйте герметичность соединений мыльным раствором.
• Не допускайте механических ударов по колбе и резьбовым элементам.
• Подключение и настройку выполняйте при закрытом вентиле баллона, с последующим плавным открытием подачи газа.

При правильном подборе по газу и резьбе ротаметр обеспечивает понятный контроль расхода и помогает поддерживать стабильные условия защиты сварочной ванны. Для постов, где важна аккуратная настройка подачи аргона или CO2 без сложной арматуры, это рациональное решение для повседневной работы.
