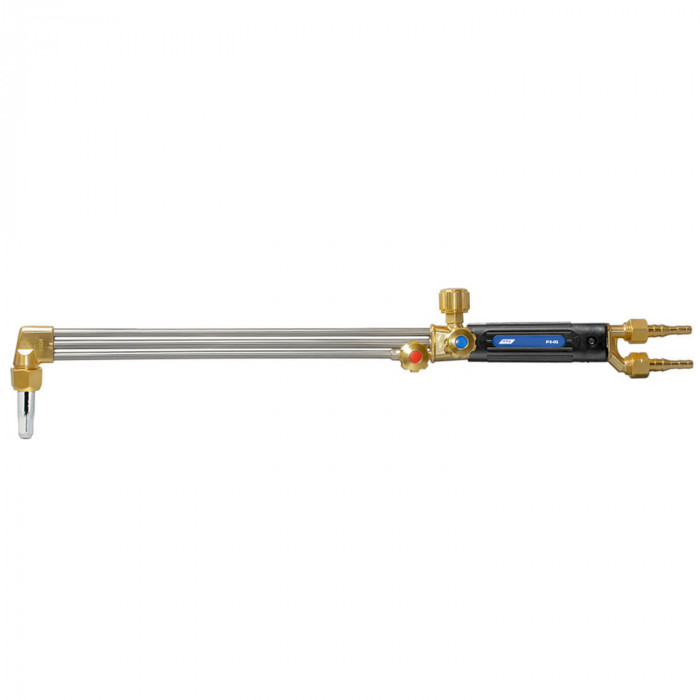

Резак универсальный Р3-01

Универсальный резак ПТК Р3-01 предназначен для кислородной резки металла с использованием двух вариантов горючего газа: пропан-бутана или ацетилена. Такой формат удобен на участке, где применяются разные схемы газоснабжения, а также в ремонтной практике, когда требуется один газовый резак для повседневных задач по раскрою, демонтажу и подготовке металлоконструкций.

Назначение

Резак универсальный Р3-01 применяется для ручной кислородной резки углеродистых и низколегированных сталей. Модель рассчитана на работы в мастерской, на монтажном участке, в коммунальном и ремонтном хозяйстве, а также при выездных операциях, где важны простота подключения и совместимость с пропан-бутаном и ацетиленом.

Основные задачи, для которых подходит этот резак:

• прямолинейная и фигурная резка листового и сортового проката;
• разделка металлолома и демонтаж металлических конструкций;
• отрезка заготовок перед сваркой и сборкой;
• подготовка деталей при слесарно-ремонтных работах;
• резка металла толщиной до 150 мм при корректно подобранном мундштуке и стабильной подаче газов.

За счёт универсальности по горючему газу резак удобен там, где часть работ ведётся на пропане, а часть — на ацетилене. Пропан-бутан обычно выбирают для повседневной экономичной резки, ацетилен — когда требуется более интенсивный подогрев кромки и высокая скорость выхода на рабочий режим.

Характеристики

ПТК Р3-01 рассчитан на резку металла толщиной до 150 мм. Рабочие параметры подобраны для стабильного формирования подогревающего пламени и режущей струи кислорода при использовании стандартной газорезательной оснастки.

• Применяемый горючий газ: пропан-бутан, ацетилен
• Максимальная толщина разрезаемого металла: до 150 мм
• Давление кислорода на входе: 0,4-0,5 МПа, 4,0-5,0 кгс/см², 4,0-5,0 бар
• Давление пропана на входе: 0,03-0,06 МПа, 0,3-0,6 кгс/см², 0,3-0,6 бар
• Давление ацетилена на входе: 0,003-0,08 МПа, 0,03-0,8 кгс/см², 0,03-0,8 бар
• Расход кислорода: 4,0-8,6 м³/ч
• Расход пропана: 0,6-1,08 м³/ч
• Расход ацетилена: 0,55-0,85 м³/ч
• Длина резака: 520 мм

Для работы с разной толщиной металла используются сменные мундштуки. Номер мундштука подбирают по толщине заготовки, требуемой производительности и типу применяемого горючего газа. На практике схема выбора выглядит следующим образом:

Фактический диапазон может уточняться по типу мундштука, составу горючего газа и качеству настройки давления. Для чистого реза важно подбирать не только номер мундштука, но и режим подогрева, чтобы исключить оплавление кромки и перерасход кислорода.

Конструкция

Резак универсальный Р3-01 выполнен по инжекторной схеме. Инжекторный принцип особенно востребован в газопламенной обработке, поскольку обеспечивает устойчивое смешение газов и надёжную работу при использовании пропан-бутана и ацетилена. Такая конструкция хорошо подходит для повседневной эксплуатации на сервисном участке и в условиях, где важна предсказуемость пламени.

• Тип: универсальный газовый резак
• Схема: инжекторная
• Угол наклона головки: 90°
• Назначение головки: удобная подача резака при резке листа, профиля и заготовок в нижнем положении

Головка с углом 90° удобна для ручной резки по разметке, особенно при работе с листовым металлом и сортовым прокатом на верстаке или раскройном столе. Такая геометрия помогает лучше контролировать расстояние от мундштука до поверхности и удерживать стабильное положение режущей струи.

Подключение выполняется к кислородному и газовому рукавам через стандартную газосварочную оснастку. Для корректной работы важно соблюдать цветовую маркировку, не менять местами линии подачи и использовать исправные соединения без подсоса воздуха и утечек газа.

Расходные элементы

Основной расходный элемент для резака ПТК Р3-01 — мундштук. Именно он определяет форму подогревающего пламени, производительность и допустимую толщину резки. При интенсивной эксплуатации мундштуки требуют регулярного осмотра: отверстия не должны быть деформированы, загрязнены нагаром или повреждены механически.

• сменные мундштуки под разные толщины металла;
• уплотнительные элементы, если они предусмотрены конструкцией;
• сопутствующий инструмент для аккуратной очистки каналов.

Замена мундштука выполняется после охлаждения резака. Перед установкой нового элемента проверяют чистоту посадочного места, состояние резьбы и плотность прилегания. После сборки обязательно контролируют герметичность соединений и только затем подают рабочее давление. Если рез становится неровным, увеличивается ширина пропила или появляются хлопки в головке, в первую очередь проверяют состояние мундштука и корректность настройки газов.

Для безопасной и стабильной работы резак обычно комплектуют подходящими газовыми рукавами, исправными редукторами на кислород и горючий газ, а также огнепреградителями, которые снижают риск обратного удара пламени. При сборке поста важно подбирать оснастку по типу газа и рабочему давлению, а рукава периодически осматривать на предмет трещин, перегибов и износа.

ПТК Р3-01 — практичный универсальный резак для цеховой эксплуатации и выездных работ, когда требуется один инструмент под пропан-бутан и ацетилен. Модель закрывает типовые задачи кислородной резки стали до 150 мм и подходит как для регулярного раскроя, так и для ремонтно-демонтажных операций.
