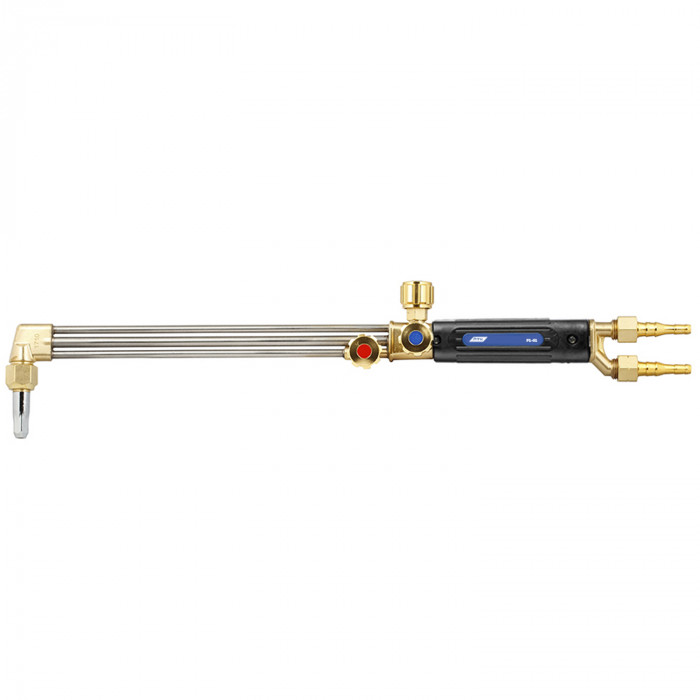

Резак универсальный Р1-01

Резак универсальный Р1-01 ПТК — газовый резак для ручной кислородной резки с работой на двух вариантах горючего газа: пропан-бутан и ацетилен. Такая схема удобна для цеховой эксплуатации, выездного ремонта и повседневной работы на заготовительном участке, когда требуется один инструмент для разных условий газоснабжения.

Назначение

Универсальный резак Р1-01 применяется для ручной кислородной резки углеродистых и низколегированных сталей. Основная задача — разделительная резка листа, полосы, сортового проката и металлоконструкций при монтажных, ремонтных и демонтажных работах. Аппарат рассчитан на резку металла толщиной до 80 мм, что делает его подходящим вариантом для сервисного участка, строительной площадки и мастерской.

За счёт возможности работы как на пропан-бутане, так и на ацетилене источник пламени подбирают под конкретную задачу:

• пропан-бутан — для типовых работ по резке, где важны доступность газа и стабильная эксплуатация;
• ацетилен — когда требуется более интенсивный подогрев кромки и быстрый вывод металла на режим реза.

Резак не относится к MIG/MAG или TIG-оборудованию: это классическое газопламенное решение для кислородной резки. На практике его используют для:

• раскроя листового металла и заготовок;
• демонтажа стальных конструкций;
• подрезки кромок и удаления дефектных участков;
• работ на открытых площадках, где газовая технология удобнее электродуговой.

Характеристики

Резак ПТК Р1-01 рассчитан на ручную резку стали толщиной до 80 мм. Конструкция поддерживает установку сменных мундштуков, за счёт чего диапазон толщин перекрывается подбором соответствующего номера наконечника.

Основные параметры

• Горючий газ: пропан-бутан, ацетилен
• Максимальная толщина разрезаемого металла: до 80 мм
• Длина резака: 520 мм
• Угол наклона головки: 90°
• Расход кислорода: 4,0–8,6 м³/ч
• Расход пропана: 0,6–1,08 м³/ч
• Расход ацетилена: 0,55–0,85 м³/ч

Рабочее давление газов

• Кислород на входе: 0,4–0,5 МПа, что соответствует примерно 4,0–5,0 кгс/см² или 4,0–5,0 бар
• Пропан на входе: 0,03–0,06 МПа, что соответствует примерно 0,3–0,6 кгс/см² или 0,3–0,6 бар
• Ацетилен на входе: 0,003–0,08 МПа, что соответствует примерно 0,03–0,8 кгс/см² или 0,03–0,8 бар

Для устойчивой и безопасной работы важно выставлять давление не «на глаз», а по редукторам с учётом типа газа, установленного мундштука и фактической толщины металла. При недостаточном давлении ухудшается форма струи режущего кислорода, а при завышенных значениях возрастает расход и снижается управляемость процесса.

Мундштуки и диапазон толщин

Резак универсальный Р1-01 работает со сменными мундштуками. Номер мундштука подбирают под толщину разрезаемого металла: чем толще заготовка, тем больше проходное сечение и выше потребление газов. Для производственных задач это позволяет настроить резак под конкретный режим без замены всего инструмента.

Такой диапазон закрывает большинство задач по ручной кислородной резке в условиях мастерской и на участке металлообработки. При работе по верхней границе толщин особенно важны чистые каналы мундштука, корректное давление кислорода и стабильная подача горючего газа.

Конструкция

По принципу подачи горючего газа Резак универсальный Р1-01 относится к инжекторному типу. Это практичная схема для работы с пропан-бутаном и ацетиленом: струя кислорода создаёт разрежение и подсасывает горючий газ, благодаря чему обеспечивается устойчивое формирование подогревающего пламени даже при сравнительно невысоком давлении на линии горючего газа.

Инжекторная конструкция востребована там, где нужен простой в эксплуатации и понятный в обслуживании газовый резак. Для бюджетного сегмента это рациональное решение, особенно при ежедневной работе на монтажных и ремонтных операциях.

Особенности конструкции

• Угол головки 90° — удобен для прямолинейной ручной резки листа, работы по разметке и доступа к заготовке сверху;
• длина 520 мм — позволяет уверенно вести рез с нормальной дистанцией от зоны нагрева;
• раздельная подача кислорода и горючего газа — для точной настройки подогревающего пламени и режущей струи;
• сменный мундштук — для адаптации под толщину металла и используемый газ.

Подключение к газовым линиям выполняется через стандартные рукава соответствующего назначения: кислородный и рукав для пропана либо ацетилена. При комплектации поста важно применять исправные газовые рукава с подходящим внутренним диаметром, а для повышения безопасности устанавливать огнепреградители на линии кислорода и горючего газа. Стабильность давления обеспечивают редукторы, подобранные под тип баллона и рабочий диапазон резака.

Расходные элементы

Основной расходный элемент газового резака — мундштук. Именно он определяет форму подогревающего пламени, параметры режущей струи и допустимую толщину металла. При интенсивной эксплуатации мундштук постепенно изнашивается: увеличиваются проходные сечения, нарушается геометрия отверстий, ухудшается качество реза и растёт расход газов.

Когда требуется замена мундштука

• рез получается с выраженным наплывом и грубой кромкой при правильных настройках;
• подогревающее пламя нестабильно или «ведёт» в сторону;
• струя режущего кислорода теряет чёткую форму;
• после механического повреждения или перегрева наконечника;
• при переходе на другую толщину металла нужен другой номер мундштука.

Как менять мундштук

• полностью перекрыть подачу кислорода и горючего газа;
• сбросить остаточное давление из системы;
• дать головке резака остыть;
• аккуратно снять установленный мундштук штатным инструментом;
• очистить посадочное место от нагара и загрязнений;
• установить мундштук нужного номера без перекоса и чрезмерного усилия;
• после сборки проверить герметичность соединений и выполнить пробный пуск.

Для сохранения стабильного реза мундштуки следует регулярно очищать только подходящим инструментом, не расширяя отверстия жёсткой проволокой случайного диаметра. Если резак используется на выезде или при частой смене толщин, имеет смысл держать комплект наиболее востребованных номеров в запасе.

В составе газового поста этот резак логично комплектовать не только сменными мундштуками, но и качественными редукторами, исправными газовыми рукавами и огнепреградителями. Такая оснастка напрямую влияет на устойчивость пламени, безопасность оператора и ресурс самого инструмента.

Резак универсальный Р1-01 — рабочий вариант для ручной кислородной резки стали до 80 мм, когда нужен простой газовый инструмент с возможностью выбора между пропан-бутаном и ацетиленом. Для ремонтных работ, заготовительных операций и цеховой эксплуатации это понятное по настройке и обслуживанию решение.
