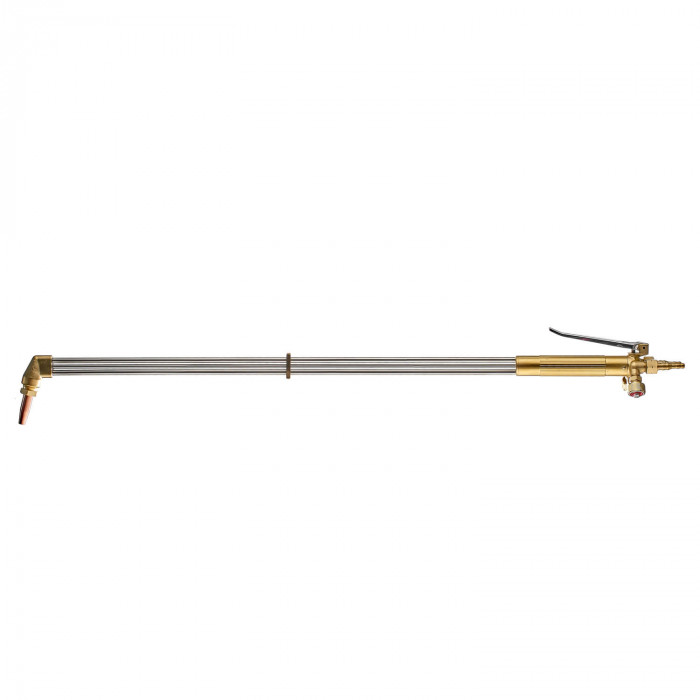

Резак удлинённый Р3-345ПУ, L=900

Удлинённый резак Р3-345ПУ, L=900 ПТК — газовый резак для кислородной резки с работой на пропан-бутане или ацетилене. Модель рассчитана на резку углеродистых и низколегированных сталей значительной толщины, а увеличенная длина 900 мм удобна при работе с крупными заготовками, раскрое листа, демонтаже металлоконструкций и выполнении операций в зонах с ограниченным доступом к месту реза.

Назначение

Резак применяется для ручной кислородной резки металла с предварительным подогревом кромки горючей смесью и последующей подачей режущего кислорода. Удлинённое исполнение особенно востребовано на участке заготовительного производства, при раскрое листового проката, резке сортового металла, а также в ремонтных и монтажных работах.

Модель подходит для следующих задач:

• прямолинейная и фигурная резка стальных заготовок;
• разделка металлолома и демонтаж металлических конструкций;
• подрезка кромок перед сваркой;
• работа с массивными деталями, где требуется увеличенная дистанция от руки оператора до зоны нагрева;
• резка металла толщиной до 300 мм при корректном подборе мундштука и режимов.

Резак Р3-345ПУ, L=900 целесообразно использовать там, где нужен рабочий инструмент бюджетного сегмента для ежедневной эксплуатации на сервисном участке, в мастерской или на производственной площадке.

Характеристики

Источник нагрева в данной модели — смесь кислорода с горючим газом. В качестве горючего допускается применение пропан-бутана или ацетилена, что даёт возможность подобрать режим под конкретные условия работы и доступный газ.

• Тип изделия: ручной газовый резак
• Горючий газ: пропан-бутан, ацетилен
• Максимальная толщина разрезаемого металла: до 300 мм
• Длина: 900 мм
• Исполнение: рычажное/клапанное
• Угол наклона головки: 110°
• Расход кислорода: 4–33,2 м³/ч
• Расход пропана: 0,41–0,86 м³/ч
• Расход ацетилена: 0,025–1,5 м³/ч

Давление газов на входе:

• кислород: 2,5–10 кгс/см², что соответствует примерно 0,25–1,0 МПа или 2,5–10 бар;
• пропан: 0,4–1,5 кгс/см², что соответствует примерно 0,04–0,15 МПа или 0,4–1,5 бар;
• ацетилен: 0,30–0,50 кгс/см², что соответствует примерно 0,03–0,05 МПа или 0,3–0,5 бар.

Фактическая производительность и устойчивость реза зависят от состояния мундштука, чистоты каналов, длины и сечения газовых рукавов, а также от правильно выставленного давления на посту.

Подбор мундштука по толщине металла

Для резаков данного класса толщина реза определяется номером установленного мундштука. Ниже приведена практическая схема подбора, применяемая для ручной кислородной резки стали. Конкретный комплект поставки и тип мундштуков могут отличаться, поэтому при замене следует ориентироваться на совместимость с резаком и режимы используемого газа.

При резке на верхнем пределе толщин важно учитывать не только номер мундштука, но и достаточный расход кислорода, стабильность подогревающего пламени и качество подготовки поверхности. Для толстого металла решающее значение имеет ровный прогрев начальной точки и устойчивое поддержание режущей струи.

Конструкция

Резак выполнен в удлинённом формате и сочетает клапанное управление подогревающим пламенем с рычажной подачей режущего кислорода. Такая схема привычна для ручной газокислородной резки: оператор настраивает состав пламени вентилями, а подачу режущей струи включает нажатием рычага в момент выхода на рабочую температуру металла.

По принципу работы это инжекторный резак. Инжекторная схема удобна для эксплуатации с пропаном и ацетиленом, обеспечивает стабильное подсасывание горючего газа кислородной струёй и сохраняет работоспособность в типовых условиях цеха или выездных работ. Для бюджетного сегмента это практичное решение, так как инжекторная конструкция остаётся понятной в обслуживании и не требует сложной настройки.

• Угол наклона головки 110° облегчает визуальный контроль линии реза и повышает удобство работы в нижнем положении.
• Длина 900 мм позволяет держать руки дальше от зоны интенсивного нагрева, что особенно полезно при резке толстого металла и при раскрое крупных листов.
• Рычажный пуск режущего кислорода помогает точно начинать и завершать рез.
• Клапанная регулировка даёт возможность настроить подогревающее пламя под пропан или ацетилен.

Подключение выполняется к кислородной и горючей линии через стандартную газовую обвязку поста. Для безопасной и стабильной работы на таком оборудовании обычно применяют газовые рукава соответствующего назначения, редукторы для точной установки рабочего давления и огнепреградители, снижающие риск обратного удара пламени.

Расходные элементы

Основной сменный элемент резака — мундштук. Именно он определяет форму подогревающего пламени, расход газов и диапазон толщин металла. По мере эксплуатации мундштук изнашивается: отверстия могут загрязняться окалиной, деформироваться при перегреве или механическом воздействии, из-за чего ухудшается качество реза, увеличивается расход газа и возрастает вероятность нестабильной работы.

Признаки необходимости замены или обслуживания мундштука:

• пламя теряет симметрию и начинает «срываться»;
• рез получается с выраженным гратом и неровной кромкой;
• затрудняется пробивка металла на старте;
• растёт расход кислорода и горючего газа при тех же режимах;
• появляются хлопки, перегрев головки или обратные вспышки.

Как менять мундштук:

• полностью перекрыть подачу кислорода и горючего газа;
• сбросить давление в системе;
• дать резаку остыть;
• аккуратно снять установленный мундштук подходящим инструментом;
• очистить посадочные поверхности от нагара и загрязнений;
• установить новый мундштук совместимого типа без перекоса и чрезмерного усилия;
• после сборки проверить герметичность соединений и стабильность пламени.

Для поддержания резака в рабочем состоянии важно регулярно контролировать чистоту каналов и состояние уплотнений. При интенсивной эксплуатации на участке резки полезно иметь комплект запасных мундштуков под разные толщины металла, а также следить за исправностью всей газовой оснастки. На практике надёжность работы резака во многом зависит не только от самого инструмента, но и от качества подачи газа через газовые рукава, корректной настройки редукторов и наличия огнепреградителей на посту.

Удлинённый резак ПТК подходит для тех случаев, когда требуется уверенная ручная кислородная резка стали до 300 мм, работа с пропаном или ацетиленом и удобный доступ к зоне реза за счёт увеличенной длины. Это понятный в эксплуатации инструмент для цеховой эксплуатации, ремонтных работ и повседневного использования на заготовительном участке.
