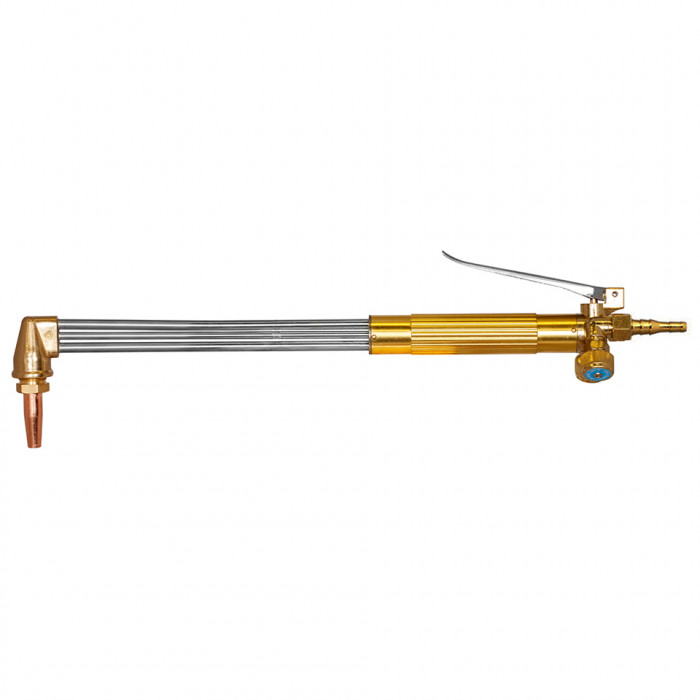

Резак Р3-345П

Резак Р3-345П — газовый резак для кислородной резки с работой на пропан-бутане или ацетилене. Модель ПТК рассчитана на повседневные операции по разделительной резке углеродистых и низколегированных сталей, подходит для сервисного участка, ремонтных работ и применения в мастерской, где требуется уверенный рез металла большой толщины при понятной настройке и стандартной газовой обвязке.

Назначение

Резак Р3-345П предназначен для ручной кислородной резки металла. Основная область применения — раскрой листа, демонтаж металлоконструкций, отрезка заготовок, удаление дефектных участков и подготовка деталей к дальнейшей сборке. За счёт работы как на пропан-бутане, так и на ацетилене источник нагрева можно подобрать под конкретные условия эксплуатации и доступность газа на объекте.

Модель ориентирована именно на резку, а не на газовую сварку или пайку. Конструкция позволяет выполнять предварительный подогрев зоны реза и затем включать струю режущего кислорода для стабильного прохождения по металлу. Максимальная толщина разрезаемого металла достигает 300 мм, поэтому резак применим не только для тонких и средних заготовок, но и для серьёзных слесарно-заготовительных операций.

Такой газовый резак удобен:

• на участке металлообработки и демонтажа;
• при ремонте сельхозтехники, рам, опор, закладных деталей;
• для заготовительных операций в небольшом цехе;
• для выездных работ, где важны простота и ремонтопригодность;
• для резки стали большой толщины без подключения электроисточника.

Характеристики

Резак Р3-345П ПТК рассчитан на работу с двумя видами горючего газа: пропан-бутан и ацетилен. Это даёт возможность использовать аппарат в разных схемах газоснабжения. Для производственных задач важно соблюдать рекомендованные диапазоны давления и подбирать номер мундштука под фактическую толщину металла.

Основные параметры

• Применяемый горючий газ: пропан-бутан, ацетилен
• Максимальная толщина реза: до 300 мм
• Длина резака: 520 мм
• Исполнение: рычажное/клапанное
• Угол наклона головки: 90°
• Расход кислорода: 4–33,2 м³/ч
• Расход пропана: 0,41–0,86 м³/ч
• Расход ацетилена: 0,025–1,5 м³/ч

Рабочее давление газов

• Кислород на входе: 2,5–10 кгс/см², что соответствует примерно 0,25–1,0 МПа или 2,5–10 бар
• Пропан на входе: 0,4–1,5 кгс/см², что соответствует примерно 0,04–0,15 МПа или 0,4–1,5 бар
• Ацетилен на входе: 0,30–0,50 кгс/см², что соответствует примерно 0,03–0,05 МПа или 0,3–0,5 бар

При настройке следует ориентироваться не только на паспортный диапазон, но и на фактический номер мундштука, длину рукавной линии и состояние газовой арматуры. Недостаточное давление режущего кислорода снижает скорость резки и ухудшает чистоту кромки, а завышенные параметры могут привести к перерасходу газа и нестабильному пламени.

Номера мундштуков и рекомендуемая толщина металла

Для резаков данного класса применяются сменные мундштуки, которые подбирают по толщине металла и используемому горючему газу. Практически удобно ориентироваться на следующую схему подбора:

Фактический диапазон зависит от чистоты кислорода, состава стали, прогрева кромки и положения резака. Для толстого металла важно выдерживать правильное расстояние от мундштука до поверхности и не начинать рез до достижения устойчивого подогрева по всей линии старта.

Конструкция

По своей схеме Р3-345П относится к инжекторным газовым резакам. Такая конструкция удобна в повседневной эксплуатации, поскольку обеспечивает устойчивое смешение газов и допускает работу с пропан-бутаном и ацетиленом при корректно выставленных давлениях. Инжекторная схема особенно востребована там, где требуется простое обслуживание и понятная настройка без сложной газовой аппаратуры.

Резак выполнен в рычажно-клапанном исполнении. Клапаны используются для настройки подогревающего пламени, а рычаг — для оперативной подачи режущего кислорода в момент начала и ведения реза. Такая компоновка привычна для слесаря и газорезчика: пламя настраивается заранее, после чего оператор точно контролирует включение режущей струи.

Головка с углом 90° удобна для большинства стандартных операций по прямолинейной и фигурной резке. Такой угол облегчает визуальный контроль зоны реза, позволяет увереннее вести инструмент вдоль разметки и уменьшает утомляемость при работе на верстаке, на листе или на собранной конструкции.

Подключение выполняется к стандартной газовой линии через рукава для кислорода и горючего газа. При монтаже важно соблюдать назначение каналов, герметичность соединений и исправность обратных клапанов. Для безопасной эксплуатации на линии обычно применяют газовые рукава, редукторы с точной регулировкой давления и огнепреградители, снижающие риск обратного удара пламени.

Расходные элементы

Основной расходный элемент газового резака — мундштук. Именно он определяет форму подогревающего пламени, параметры струи режущего кислорода и рабочий диапазон по толщине металла. При интенсивной эксплуатации мундштук постепенно изнашивается: увеличиваются проходные отверстия, нарушается симметрия факела, ухудшается качество реза и возрастает расход газа.

Мундштуки следует менять в следующих случаях:

• пламя стало нестабильным и плохо настраивается;
• рез получается с сильным наплывом и грубым гратом при нормальном давлении;
• отверстия повреждены механически или после перегрева;
• появились следы прогара, деформации или забоин на торце;
• требуется переход на другую толщину металла.

Замена выполняется после полного перекрытия подачи газов и сброса давления в системе. Мундштук снимают штатным инструментом, очищают посадочное место от загрязнений и устанавливают новый элемент без перекоса. После сборки необходимо проверить герметичность соединений и выполнить пробную настройку пламени. При обслуживании не рекомендуется прочищать отверстия случайной проволокой или твёрдыми предметами, которые могут изменить геометрию каналов.

Для стабильной работы резака в комплекте газовой оснастки целесообразно использовать качественные газовые рукава, исправные огнепреградители и корректно подобранные редукторы. Эти элементы напрямую влияют на безопасность, устойчивость пламени и точность настройки расхода газа, особенно при резке металла большой толщины.

Резак Р3-345П — рабочий вариант для участков, где требуется ручная кислородная резка на пропане или ацетилене без сложной подготовки оборудования. Модель закрывает широкий диапазон задач по толщине металла, подходит для ежедневной эксплуатации и остаётся понятной в обслуживании за счёт классической конструкции и стандартных расходных элементов.
