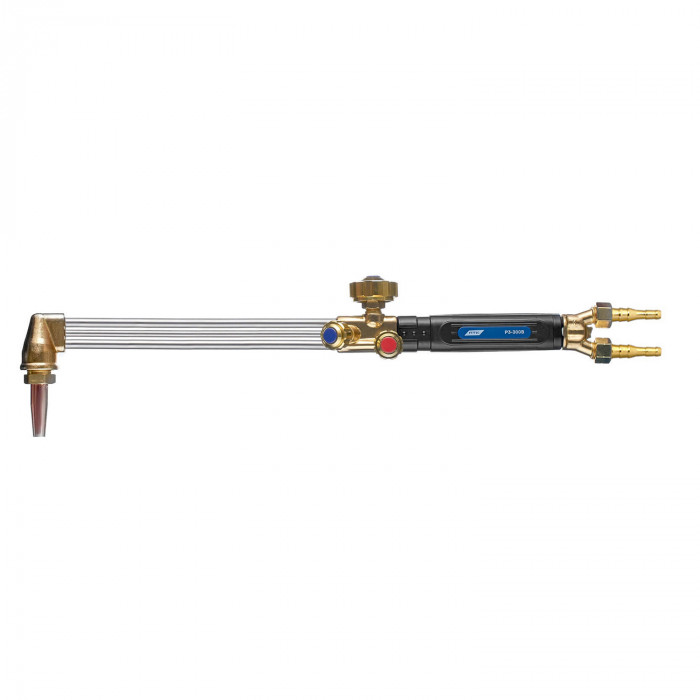

Резак Р3-300В

Резак Р3-300В ПТК — газовый резак вентильного типа для кислородной резки с применением пропан-бутана или ацетилена в качестве горючего газа. Модель рассчитана на ручную разделительную резку углеродистых и низколегированных сталей толщиной до 300 мм и подходит для монтажных, ремонтных и заготовительных работ на производстве, в мастерской и на выездных участках.

Назначение

Резак Р3-300В предназначен для ручной кислородной резки металла при работе с двумя распространёнными схемами питания: кислород + пропан-бутан и кислород + ацетилен. Такая универсальность удобна для предприятий и сервисных подразделений, где используется разная газовая оснастка и требуется один рабочий инструмент под несколько задач.

Основная область применения — разделительная резка стальных заготовок, листа, полосы, сортового проката и металлоконструкций. Резак используют:

• на заготовительных участках при раскрое металла;
• в ремонтных службах для демонтажа и вырезки повреждённых элементов;
• на строительных и монтажных объектах;
• в мастерской при подготовке деталей к последующей сварке;
• на участке металлообработки для резки толстого стального проката.

По рабочему диапазону модель ориентирована на резку металла до 300 мм. Это позволяет применять резак как для типовых задач по листу и профильному прокату, так и для более серьёзных операций с массивными заготовками. При выборе режима важно учитывать не только толщину, но и состояние поверхности, марку стали, положение реза и корректно подобранный мундштук.

Характеристики

Резак рассчитан на работу с высоким расходом кислорода и поддерживает режимы, необходимые для резки тонких, средних и толстых сечений. Вентильная схема управления позволяет отдельно настраивать подогревающие газы и режущую струю кислорода, что важно для устойчивого поджига, формирования ровной кромки и снижения перерасхода газа.

• Тип оборудования: газовый резак для кислородной резки
• Полная модель: Резак Р3-300В
• Бренд: ПТК
• Горючий газ: пропан-бутан, ацетилен
• Максимальная толщина разрезаемого металла: до 300 мм
• Исполнение: вентильное
• Угол наклона головки: 95°
• Длина: 520 мм
• Расход кислорода: 4–33,2 м³/ч
• Расход пропана: 0,41–0,86 м³/ч
• Расход ацетилена: 0,025–1,5 м³/ч

Рабочее давление газов

• Кислород на входе: 2,5–10 кгс/см², что соответствует примерно 0,25–1,0 МПа или 2,5–10 бар
• Пропан на входе: 0,4–1,5 кгс/см², что соответствует примерно 0,04–0,15 МПа или 0,4–1,5 бар
• Ацетилен на входе: 0,30–0,50 кгс/см², что соответствует примерно 0,03–0,05 МПа или 0,3–0,5 бар

Такие параметры позволяют использовать резак как в стандартной пропановой схеме для повседневной эксплуатации, так и в ацетиленовой — когда требуется более интенсивный нагрев кромки и уверенный старт реза на сложных участках.

Номера мундштуков и диапазон толщин

Для резаков класса Р3-300В применяются сменные мундштуки, которые подбирают под толщину металла и используемый горючий газ. На практике конкретная маркировка и комплектность зависят от исполнения, но рабочий принцип один: чем больше толщина металла, тем выше номер мундштука и расход режущего кислорода.

Точная настройка режима выполняется по фактическому качеству реза: скорости продвижения, состоянию нижней кромки, количеству грата и устойчивости режущей струи. Для производственных задач это особенно важно при переходе с пропана на ацетилен или при резке металла с окалиной и загрязнённой поверхностью.

Конструкция

Резак выполнен в вентильном исполнении, что означает раздельное управление подачей кислорода и горючего газа с помощью вентилей на корпусе. Такая схема привычна для газорезчиков, обеспечивает понятную настройку пламени и удобна при ежедневной работе на участке сварки и резки.

По конструкции это ручной газовый резак с головкой, расположенной под углом 95°. Такой наклон удобен для ведения прямолинейного реза, работы по листу и раскроя заготовок на столе или козлах. Оператору проще контролировать расстояние от мундштука до поверхности металла, а положение рукоятки остаётся естественным при длительной работе.

Длина 520 мм делает инструмент достаточно манёвренным для цеховой эксплуатации и ремонтных операций, при этом резак сохраняет удобство при резке средних и толстых сечений. Формат подходит для работы в ограниченном пространстве, где длинные резаки менее удобны.

В зависимости от схемы подачи газа резак работает с кислородом и одним из горючих газов — пропан-бутаном либо ацетиленом. Подключение выполняется к газовым рукавам через стандартную газосварочную оснастку. Для стабильной и безопасной работы важно использовать исправные газовые рукава, корректно настроенные редукторы и устанавливать огнепреградители на линии подачи газа.

При эксплуатации с пропаном резак обычно выбирают для повседневной резки, где важны доступность газа и экономичный режим. При работе с ацетиленом получают более концентрированное подогревающее пламя, что бывает полезно при запуске реза, обработке сложных участков и выполнении операций, чувствительных к интенсивности нагрева.

Расходные элементы

К основным расходным элементам относятся сменные мундштуки. Именно они определяют диапазон толщин, форму подогревающего пламени и параметры режущей кислородной струи. Для поддержания стабильного качества реза мундштук подбирают под конкретную задачу и регулярно осматривают на предмет нагара, механических повреждений и деформации выходных отверстий.

Замена мундштука выполняется в стандартной последовательности:

• перекрыть подачу кислорода и горючего газа;
• сбросить остаточное давление из системы;
• дать резаку остыть после работы;
• аккуратно отвернуть установленный мундштук подходящим инструментом;
• очистить посадочное место от загрязнений;
• установить мундштук нужного номера без перекоса и с нормальной затяжкой;
• проверить герметичность соединений перед поджигом.

При обслуживании не рекомендуется прочищать отверстия случайной проволокой или твёрдым инструментом неподходящего диаметра. Это нарушает геометрию каналов, ухудшает форму пламени и может привести к нестабильному резу. Для очистки лучше использовать специализированный набор для мундштуков и соблюдать аккуратность при разборке.

Для нормальной работы резака Р3-300В ПТК важна не только исправность самого инструмента, но и состояние всей газовой линии. На практике вместе с таким резаком применяют редукторы для точной установки давления, качественные газовые рукава с нужной пропускной способностью и огнепреградители, снижающие риск обратного удара пламени. Такой комплект особенно актуален при выездных работах и при ежедневной эксплуатации в цехе.

Если требуется рабочий газовый резак бюджетного сегмента для ручной резки стали с возможностью использования пропана или ацетилена, Резак Р3-300В подходит для типовых производственных и ремонтных задач. Модель закрывает широкий диапазон толщин, даёт понятную настройку режимов и остаётся практичным вариантом для сервисного участка, монтажной бригады и заготовительного поста.
