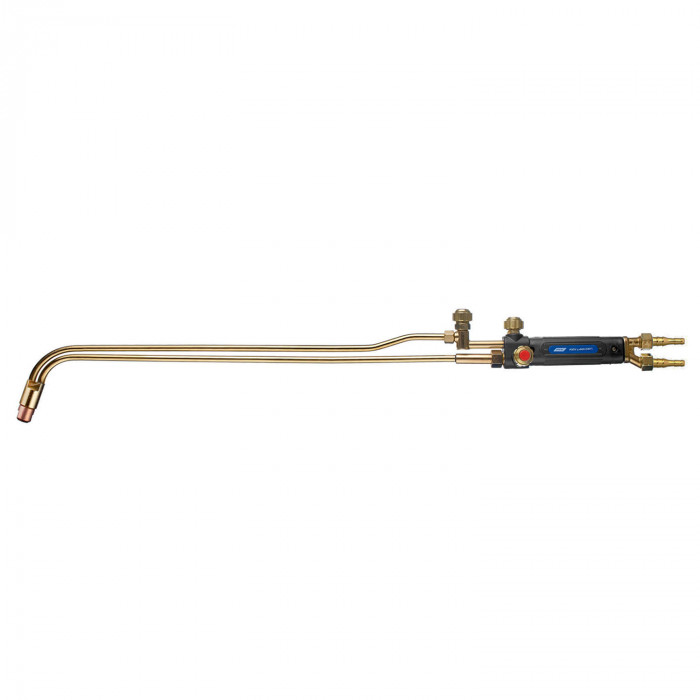

Резак пропановый удлинённый Р3ПУ, L=800, ?135°

Пропановый резак ПТК Р3ПУ удлинённый L=800 мм с углом наклона головки 135° предназначен для кислородной резки металла с использованием смеси кислорода и пропан-бутана. Такая компоновка удобна при работе в труднодоступных местах, при разделке массивного проката, демонтаже металлоконструкций и резке заготовок, где важны увеличенный вылет и более комфортное положение оператора.

Назначение

Резак пропановый удлинённый Р3ПУ, L=800, 135° применяется для ручной кислородной резки углеродистых и низколегированных сталей. Основная задача этого инструмента — разделительная резка металла, подрезка кромок, удаление дефектных участков, демонтаж металлических конструкций и подготовка деталей к последующей сварке.

Удлинённое исполнение особенно востребовано:

• при резке листа, профиля и сортового проката на рабочем столе или на полу;
• на заготовительных участках и в ремонтных зонах;
• при демонтаже металлоконструкций, где нужен доступ на расстоянии;
• при ежедневной работе в мастерской и на выездных объектах;
• для резки толстого металла с меньшей нагрузкой на руки за счёт более удобной посадки инструмента.

Максимальная толщина разрезаемого металла достигает 300 мм. Это позволяет использовать резак как для стандартных слесарно-заготовительных операций, так и для более тяжёлых работ по массивным стальным деталям.

Следует учитывать, что пропановый резак предназначен именно для резки и нагрева, а не для газовой сварки. Пропан-бутан как горючий газ широко применяется там, где требуется стабильная и экономичная эксплуатация для производственных задач и для сервисного участка.

Характеристики

Резак рассчитан на работу с горючим газом пропан-бутан и кислородом. По рабочим параметрам модель подходит для уверенной резки металла различной толщины, включая толстостенные заготовки.

• Тип оборудования: резак для кислородной резки
• Горючий газ: пропан-бутан
• Максимальная толщина разрезаемого металла: до 300 мм
• Длина: 800 мм
• Угол наклона головки: 135°
• Расход кислорода: 3,0–33,2 м³/ч
• Расход пропана: 0,41–1,92 м³/ч

Давление кислорода на входе: 3,0–10,0 кгс/см², что соответствует примерно 0,3–1,0 МПа или 3–10 бар.

Давление пропана на входе: 1,0–1,5 кгс/см², что соответствует примерно 0,10–0,15 МПа или 1,0–1,5 бар.

Подбор мундштука по толщине металла

Для пропановых резаков производительность и диапазон толщин напрямую зависят от установленного наружного и внутреннего мундштука. На практике используются комплекты мундштуков разных номеров. Конкретная комплектация может подбираться под характер работ: от листового металла до толстых стальных заготовок.

• № 1: для металла ориентировочно 3–15 мм
• № 2: для металла ориентировочно 15–30 мм
• № 3: для металла ориентировочно 30–60 мм
• № 4: для металла ориентировочно 60–100 мм
• № 5: для металла ориентировочно 100–200 мм
• № 6: для металла ориентировочно 200–300 мм

Таблица подбора мундштуков по толщине:

• Мундштук № 1 → 3–15 мм
• Мундштук № 2 → 15–30 мм
• Мундштук № 3 → 30–60 мм
• Мундштук № 4 → 60–100 мм
• Мундштук № 5 → 100–200 мм
• Мундштук № 6 → 200–300 мм

При выборе номера мундштука важно учитывать не только толщину стали, но и состояние поверхности, качество подогрева, чистоту кислорода и стабильность давления на входе. Для толстого металла особенно критична корректная настройка редуцирования и отсутствие подсоса воздуха в соединениях.

Конструкция

ПТК Р3ПУ выполнен в удлинённой компоновке, что делает его удобным для работы на расстоянии от зоны нагрева и реза. Длина 800 мм снижает необходимость сильно наклоняться к детали, а головка с углом 135° улучшает обзор линии реза и облегчает ведение инструмента по разметке.

Для пропановых резаков такого типа характерна инжекторная схема. В инжекторной конструкции струя кислорода создаёт разрежение и обеспечивает подсос горючего газа, благодаря чему достигается устойчивая работа при эксплуатации с пропан-бутаном. Это практичное решение для цеховой эксплуатации и для ремонтных работ, где важны простота настройки и стабильное формирование подогревающего пламени.

Конструкция резака включает:

• корпус с вентилями регулировки кислорода и пропана;
• удлинённую трубку для безопасной и удобной подачи смеси к головке;
• режущую головку с наклоном 135°;
• посадочное место под сменные мундштуки;
• штуцеры для подключения кислородного и пропанового рукавов.

Подключение выполняется к двум газовым линиям: кислородной и пропановой. Для безопасной работы на участке резки рекомендуется использовать исправные газовые рукава соответствующего назначения, а также устанавливать огнепреградители или обратные клапаны на линии подачи газов. Стабильность параметров обеспечивают правильно подобранные редукторы на баллонах кислорода и пропана.

Расходные элементы

Основные расходные элементы для такого резака — это мундштуки. Именно они определяют форму подогревающего пламени, интенсивность режущей струи и диапазон толщин металла. При регулярной эксплуатации рекомендуется иметь комплект мундштуков нескольких номеров, чтобы быстро перенастраивать инструмент под конкретную задачу.

Мундштуки требуют периодической замены в следующих случаях:

• деформация посадочной части или резьбы;
• подгорание кромок отверстий;
• засорение каналов окалиной и продуктами горения;
• нарушение формы пламени и ухудшение качества реза;
• обратные хлопки и нестабильный подогрев.

Замена выполняется после перекрытия подачи кислорода и пропана, сброса давления из системы и охлаждения головки. Новый мундштук устанавливают с аккуратной затяжкой, без чрезмерного усилия, чтобы не повредить резьбу и обеспечить плотное прилегание. После монтажа необходимо проверить герметичность соединений и корректность факела.

Для поддержания стабильной работы резака ПТК Р3ПУ важно следить за состоянием всей газовой оснастки. На практике вместе с резаком обычно используют качественные газовые рукава, исправные редукторы и огнепреградители, которые снижают риск обратного удара пламени и повышают общую безопасность поста газовой резки.

Резак пропановый удлинённый Р3ПУ, L=800, 135° подходит для предприятий, ремонтных служб и мастерских, где требуется рабочий инструмент для ручной кислородной резки стали до 300 мм. Удлинённая конструкция, удобный угол головки и совместимость с пропан-бутаном делают этот резак рациональным выбором для интенсивной эксплуатации на заготовительном и монтажном участке.
