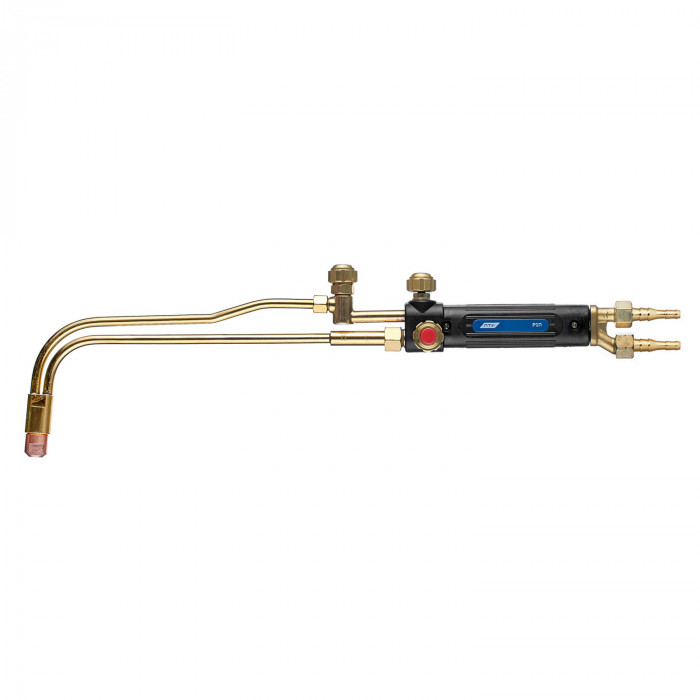

Резак пропановый Р1П

Резак пропановый Р1П — ручной газокислородный резак для работы на смеси кислорода и пропан-бутана. Модель ориентирована на разделительную резку углеродистых и низколегированных сталей, где требуется простой и понятный инструмент для сервисного участка, монтажных работ и повседневной эксплуатации в мастерской.

Назначение

Пропановый резак ПТК Р1П применяется для ручной кислородной резки металла с предварительным подогревом кромки пламенем. Основная область использования — раскрой листа, отрезка заготовок, демонтаж металлических конструкций, вырезка технологических проёмов, удаление дефектных участков и подготовка металлолома к транспортировке.

Инструмент рассчитан на работу с металлом толщиной до 100 мм. Такой диапазон делает его практичным вариантом для слесарно-заготовительных операций, строительных площадок, ремонтных служб и небольших производственных задач, где не требуется сложная механизация процесса.

Пропан в качестве горючего газа удобен для участков, где важны доступность расходников, стабильная работа и умеренные эксплуатационные затраты. Резак подходит для:

• прямолинейной разделительной резки листового проката;
• отрезки прутка, полосы, уголка, швеллера и других профилей;
• демонтажа металлоконструкций;
• подготовки деталей перед дальнейшей механической обработкой;
• работ на выезде и в условиях сервисного участка.

Характеристики

Резак пропановый Р1П рассчитан на стандартный для ручной газовой резки диапазон параметров, достаточный для уверенной работы с типовыми толщинами металла. Конкретный режим подбирают по толщине заготовки, состоянию поверхности, качеству кромки и используемому мундштуку.

• Горючий газ: пропан-бутан
• Максимальная толщина реза: до 100 мм
• Давление кислорода на входе: 3,5–5,0 кгс/см², или 0,35–0,50 МПа, или 3,5–5,0 бар
• Давление пропана на входе: 1,0–1,5 кгс/см², или 0,10–0,15 МПа, или 1,0–1,5 бар
• Расход кислорода: 3,2–13,8 м³/ч
• Расход пропана: 0,41–0,62 м³/ч
• Угол наклона головки: 90°
• Длина: 500 мм

Подбор мундштука по толщине металла

Для ручных пропановых резаков применяют сменные наружные и внутренние мундштуки, номер которых подбирается под толщину металла и требуемую производительность. Для Р1П используют типовой подход к выбору мундштука:

При работе с загрязнённой поверхностью, окалиной или при резке массивного профиля допускается переход на мундштук большего номера, если это требуется для устойчивого подогрева и нормального формирования реза. Для тонкого металла, наоборот, избыточный номер мундштука приводит к перерасходу газов и увеличению ширины реза.

Конструкция

ПТК Р1П выполнен как инжекторный резак. В такой схеме кислород создаёт разрежение и обеспечивает подсос горючего газа, благодаря чему достигается стабильное формирование подогревающего пламени даже при умеренном давлении пропана. Для повседневной эксплуатации это удобное решение: инжекторная конструкция менее требовательна к условиям подачи газа и хорошо подходит для ручной резки в цехе и на выезде.

Головка с углом 90° удобна для стандартной разделительной резки в нижнем положении. Такое исполнение даёт привычную геометрию ведения резака, облегчает контроль расстояния до поверхности и упрощает работу по листу, полосе и большинству профильных заготовок.

Длина 500 мм обеспечивает нормальный баланс между манёвренностью и безопасной дистанцией от зоны нагрева. Резак удобно удерживать при резке на верстаке, на полу или на монтажном участке, не перегружая кисть и предплечье при обычной продолжительности операций.

Подключение выполняется к кислородному и пропановому рукавам через штатную газовую арматуру. Для стабильной работы важно соблюдать правильную разводку линий, исключать подсос воздуха через соединения и не допускать повреждений шлангов в зоне перемещения металла и горячих кромок.

Расходные элементы

Основные расходные элементы для такого оборудования — мундштуки. Именно они определяют форму подогревающего пламени, интенсивность нагрева и параметры режущей струи кислорода. По мере износа, засорения каналов или механического повреждения мундштук необходимо заменить, иначе ухудшается качество реза, возрастает расход газа и повышается риск обратного удара пламени.

Замена выполняется в следующем порядке:

• полностью перекрывают подачу кислорода и пропана;
• сбрасывают остаточное давление из системы;
• остужают головку резака после работы;
• аккуратно отворачивают изношенный мундштук подходящим инструментом;
• очищают посадочное место от нагара и загрязнений;
• устанавливают новый мундштук нужного номера без перекоса и чрезмерной затяжки;
• проверяют герметичность соединения и устойчивость пламени после пуска.

Для нормальной эксплуатации Р1П желательно сразу комплектовать качественными газовыми рукавами с соответствующей маркировкой по кислороду и пропану, а также устанавливать огнепреградители на линии подачи газа для повышения безопасности. Стабильность режимов напрямую зависит и от правильно подобранных редукторов, которые обеспечивают точную настройку рабочего давления при резке металла разной толщины.

Если резак используется регулярно, имеет смысл держать в запасе комплект мундштуков нескольких номеров под разные задачи. Это позволяет быстрее переходить от тонкого листа к более массивным заготовкам и поддерживать стабильное качество резки без простоев.

ПТК Р1П — рабочий пропановый резак для тех случаев, когда нужен понятный по настройке инструмент для ручной кислородной резки стали до 100 мм. Он подходит для ежедневной практики на участке резки, в ремонтной службе и в мастерской, где ценятся простота обслуживания, доступные расходники и совместимость со стандартной газовой оснасткой.
