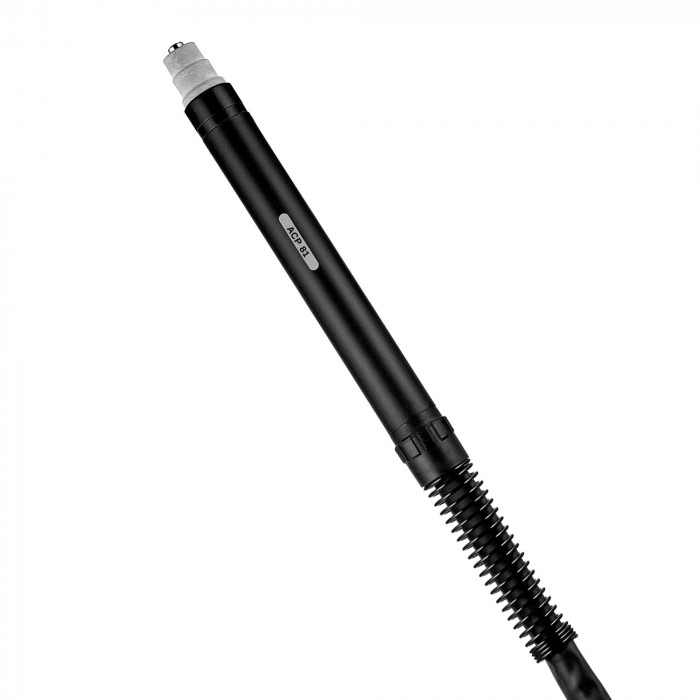

Резак плазменный автоматический ACP 81 (M16x1,5; 2pin) 6м PLA0681

Резак плазменный автоматический ACP 81 (M16x1,5; 2pin) 6м PLA0681 — механизированный плазмотрон для автоматической плазменной резки в составе координатных столов, портальных систем и установок с ЧПУ. Модель ПТК рассчитана на подключение к совместимым источникам плазмы с резьбовым интерфейсом M16x1,5 и двухконтактным управляющим разъёмом 2pin. Такой резак применяют там, где важны стабильный запуск дуги, повторяемость траектории и уверенный раскрой листового металла при ежедневной работе на участке резки.

Назначение и особенности применения

Автоматический плазменный резак ACP 81 используют не для ручного ведения, а для установки в держатель механизированной системы. Это рабочий вариант для серийного раскроя, изготовления однотипных деталей, вырезки фланцев, косынок, монтажных пластин и других заготовок, где требуется одинаковый результат от детали к детали. Кабель-пакет длиной 6 метров даёт достаточную свободу при компоновке оборудования: источник можно разместить вне зоны интенсивной пыли и брызг, сохранив удобство подключения.

По классу применения эта модель подходит для цеховой эксплуатации, для сервисного участка, а также для мастерской, где плазменная резка используется регулярно, а не эпизодически. Воздушное охлаждение упрощает обвязку системы и снижает требования к дополнительной инфраструктуре по сравнению с водоохлаждаемыми решениями.

Совместимость

Резак плазменный автоматический ACP 81 (M16x1,5; 2pin) 6м PLA0681 совместим с плазменными источниками и механизированными системами, где предусмотрены:

• силовое и газовое подключение M16x1,5;
• управляющий разъём 2pin для запуска реза;
• поддержка автоматического плазмотрона с механизированной установкой в суппорт, каретку или держатель портала;
• рабочий ток до 80 А в режиме, соответствующем возможностям резака.

По назначению это автоматический плазмотрон класса ACP 81 для механизированной резки листового металла. При подборе важно проверять не только тип разъёма, но и фактическую совместимость по схеме запуска, посадке в крепление, длине кабель-пакета и параметрам источника. Для стабильной эксплуатации на участке резки обычно одновременно подбирают кабели и разъёмы, а также тележки для сварочного оборудования, если источник и компрессор нужно удобно разместить рядом со столом или станком.

Характеристики

• Тип изделия: автоматический плазменный резак, механизированный плазмотрон.
• Бренд: ПТК.
• Подключение: M16x1,5.
• Управляющий интерфейс: 2pin.
• Длина кабель-пакета: 6 м.
• Охлаждение: воздушное.
• Номинальный ток: до 80 А.
• ПВ: 60% при 80 А.
• Поджиг дуги: высокочастотный поджиг (HF, High Frequency).
• Рабочее давление воздуха: 4,5–5,0 атм.
• Расход воздуха: 150 л/мин.
• Ориентир по чистому резу: до 23 мм при корректно подобранных параметрах.

Конструктивно ACP 81 относится к механизированным плазмотронам для точного раскроя. Он рассчитан на работу с электропроводными металлами: углеродистой сталью, нержавеющей сталью, оцинкованным листом, алюминием и рядом цветных сплавов. Для получения стабильной кромки решающее значение имеют качество воздуха, высота реза, скорость перемещения и состояние расходных элементов плазмотрона.

При эксплуатации такого резака особенно важно использовать сухой и чистый воздух без влаги и масляной эмульсии. На практике это напрямую влияет на ресурс расходников, форму плазменной струи и повторяемость реза. Поэтому в составе линии часто применяют редукторы и газовые рукава, если требуется корректная организация подачи воздуха от компрессора к источнику и дальше к плазмотрону.

Когда менять

Хотя ACP 81 является не отдельным сменным наконечником, а полноценным автоматическим резаком в сборе, его также оценивают по состоянию в процессе эксплуатации. Замена плазмотрона или вывод его на обслуживание требуется, когда появляются признаки ухудшения работы, не устраняемые обычной заменой стандартных расходников и настройкой режима.

• Нестабильный поджиг дуги — запуск происходит с задержкой, дуга срывается, старт реза получается неуверенным.
• Увод реза от траектории — при исправной механике и корректной программе кромка начинает получаться неровной, меняется геометрия пропила.
• Повышенное количество грата и наплывов — даже после настройки скорости и давления воздуха качество реза не возвращается к рабочему уровню.
• Перегрев головы резака — корпус в рабочей зоне нагревается сильнее обычного, что может указывать на внутренние проблемы по газодинамике или контакту.
• Повреждение кабель-пакета — трещины, заломы, нарушение изоляции, потеря герметичности соединений.
• Износ или повреждение разъёмов — нестабильный контакт по силовой части или сбои по цепи управления 2pin.
• Подсос воздуха или утечки — ухудшают форму плазменной струи и ускоряют износ расходных элементов.

Если резак долго работал с загрязнённым воздухом, при неправильной высоте реза или с перегрузкой по току, ресурс его узлов снижается быстрее. В результате растёт себестоимость раскроя: увеличивается количество брака, чаще приходится останавливать станок, а кромка требует дополнительной обработки. Для производственных задач это критично, особенно при серийной резке деталей под последующую сборку и сварку.

Альтернативные названия

• автоматический плазменный резак;
• механизированный плазмотрон;
• автоматический плазмотрон;
• плазменный резак для ЧПУ;
• CNC плазмотрон;
• machine torch.

Для каких задач подходит

Этот плазмотрон ПТК применяют там, где требуется повторяемый результат на автоматической линии: при раскрое листа, изготовлении деталей под сварку, подготовке заготовок для металлоконструкций, вентиляционных элементов, кронштейнов, фланцев и монтажных пластин. Он подходит для мастерской, для производственных задач средней интенсивности и для участков, где важен баланс между производительностью, удобством подключения и понятным обслуживанием.

При правильной настройке системы по высоте, скорости и давлению воздуха ACP 81 обеспечивает стабильный рез с предсказуемой геометрией кромки. Это позволяет сократить объём последующей зачистки и упростить подготовку деталей перед сборкой. Для безопасной ежедневной работы на участке резки также востребованы защитные очки и щётки и зачистной инструмент, поскольку после раскроя часто требуется удаление окалины и доводка кромки.

Практические рекомендации по эксплуатации

• Поддерживайте стабильное давление воздуха в диапазоне, рекомендованном для резака и источника.
• Следите за чистотой пневмолинии: влага и масло заметно ухудшают качество реза.
• Не превышайте рабочий ток, соответствующий возможностям плазмотрона.
• Проверяйте состояние кабель-пакета и разъёмов перед началом смены.
• Своевременно меняйте штатные расходные элементы, чтобы не перегружать сам резак.
• Контролируйте высоту реза и скорость перемещения: даже исправный плазмотрон не компенсирует ошибки настройки станка.

В результате Резак плазменный автоматический ACP 81 (M16x1,5; 2pin) 6м PLA0681 закрывает типовую задачу механизированной плазменной резки на токах до 80 А и подходит для цехов, где требуется надёжная интеграция в автоматическую систему без усложнения обвязки. Это понятный по применению источник стабильного реза для ежедневной эксплуатации на участке металлообработки.
