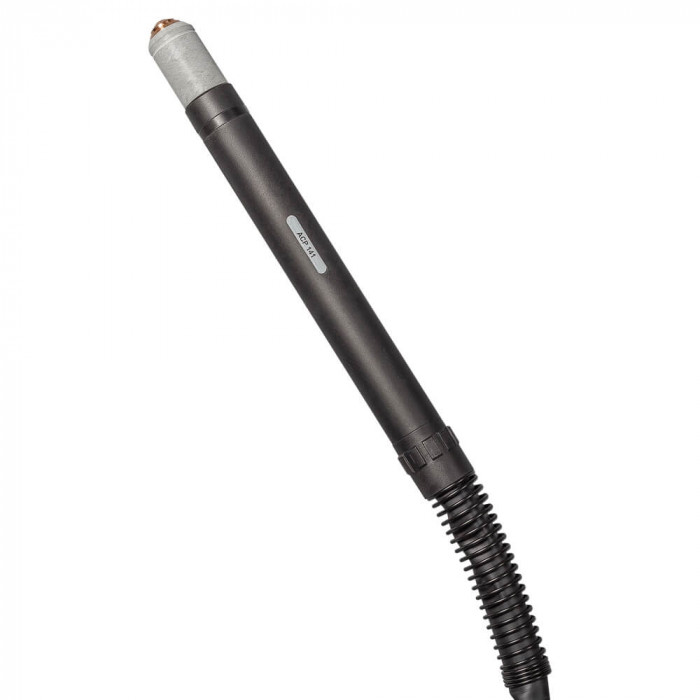

Резак плазменный автоматический ACP 141 Евро адаптер 6м PLA1416-1

Резак плазменный автоматический ACP 141 Евро адаптер 6м PLA1416-1 ПТК — это механизированный плазмотрон для воздушно-плазменной резки, рассчитанный на подключение к источникам CUT с Евро-адаптером. Модель применяют на координатных столах, автоматических установках и участках раскроя, где важны стабильный запуск дуги, ровная траектория реза и достаточная длина пакета шлангов для удобной компоновки поста. Такой плазменный резак подходит для серийной резки листового металла, профильных заготовок и деталей под последующую сварку, в том числе для производственных задач и при ежедневной работе на сервисном участке.

Назначение и особенности применения

ПТК ACP 141 Евро адаптер 6м PLA1416-1 относится к классу автоматических плазмотронов, которые используются не для ручного ведения, а для установки на механизированное оборудование. Основная задача такого узла — обеспечить устойчивую работу в автоматическом цикле при раскрое углеродистой стали, нержавеющей стали и алюминия, когда требуется повторяемое качество кромки и предсказуемая геометрия реза.

Исполнение с Евро-адаптером упрощает подключение к совместимым источникам плазменной резки. Кабель-пакет длиной 6 метров даёт больше свободы при размещении источника, стола и трассировки коммуникаций. Это удобно для цеховой эксплуатации, где важно не перегружать рабочую зону лишними удлинителями и переносами оборудования.

Совместимость

Автоматический плазмотрон рассчитан на работу с установками воздушно-плазменной резки, оснащёнными подключением через Евро-адаптер. На практике это означает совместимость с рядом источников CUT соответствующего класса по току и по схеме управления механизированным резаком.

• Тип подключения: Евро-адаптер для плазменной резки.
• Формат применения: автоматический режим, механизированная резка, установка на столы раскроя и портальные системы.
• Класс источника: оборудование, рассчитанное на работу с плазмотроном уровня около 140 А.
• Среда резки: сжатый воздух при корректно настроенном давлении и расходе.

Перед установкой важно проверить не только тип разъёма, но и соответствие по рабочему току, управляющим цепям, высокочастотному поджигу и логике включения реза. Для стабильной работы автоматики также имеет значение качество воздушной магистрали: при загрязнённом или влажном воздухе быстрее изнашиваются расходные элементы и ухудшается форма плазменной струи.

Характеристики

Конструкция ориентирована на производственную эксплуатацию средней интенсивности, где требуется сочетание ресурса, удобства подключения и достаточной манёвренности кабель-пакета.

• Тип: автоматический плазменный резак, механизированный плазмотрон.
• Подключение: Евро-адаптер.
• Длина кабель-пакета: 6 м.
• Охлаждение: воздушное.
• Поджиг дуги: высокочастотный поджиг.
• Рабочий ток: класс до 140 А.
• ПВ: 60% при 140 А.
• Толщина чистого реза: до 35 мм при корректно подобранных режимах.
• Рабочее давление воздуха: 4,5–5,0 атм.
• Расход воздуха: до 200 л/мин.

Для механизированной резки особенно важны стабильность воздушного потока и правильная высота резака над металлом. Именно эти факторы вместе с состоянием сопла и электрода определяют чистоту кромки, ширину реза и количество грата на выходе.

Практическая польза на участке резки

Этот источник режущего инструмента выбирают в тех случаях, когда ручной плазмотрон уже не закрывает требования по повторяемости и производительности. Автоматический формат даёт более ровное перемещение, одинаковую длину реза от детали к детали и лучшую предсказуемость результата при серийном раскрое.

• Для листового раскроя: подготовка деталей под сборку, сварку и механическую обработку.
• Для профильного металла: резка уголка, швеллера, профтрубы и монтажных элементов.
• Для сварочного производства: ускорение подготовки заготовок перед полуавтоматической сваркой (MIG/MAG) и аргонодуговой сваркой (TIG).
• Для сервисного участка: вырезка ремонтных вставок, фланцев, косынок, кронштейнов и закладных деталей.

В реальной работе такой плазменный резак логично использовать вместе с редукторами и подготовленной пневмолинией, а также держать в запасе кабели и разъёмы для обслуживания поста. Если раскрой выполняется рядом со сварочными операциями, на участке также востребованы защитные очки и средства индивидуальной защиты для оператора.

Когда менять

Хотя ACP 141 — это не отдельный мелкий расходник, а полноценный плазмотрон в сборе, у него есть рабочий ресурс, который зависит от режима резки, качества воздуха, состояния коммутаций и условий эксплуатации. Замена или обслуживание требуются, когда износ уже влияет на качество реза и стабильность процесса.

• Неровный старт дуги — поджиг становится нестабильным, увеличивается число холостых срабатываний.
• Увод реза от траектории — при исправной механике стола причина может быть в нарушении формирования плазменной струи.
• Рост количества грата — на кромке появляется больше наплывов, которые требуют дополнительной зачистки.
• Широкий или нестабильный рез — меняется геометрия прорези, снижается точность раскроя.
• Перегрев головки или кабель-пакета — возможен при длительной работе с превышением допустимой нагрузки.
• Повреждение шлангов и кабелей — трещины, заломы, подсос воздуха, нарушение изоляции.
• Износ посадочных мест расходников — ухудшается центровка, что напрямую отражается на качестве реза.

Если на одном и том же режиме резко ухудшилось качество кромки, сначала проверяют давление и сухость воздуха, затем состояние расходных элементов, а после этого — сам плазмотрон и кабель-пакет. Игнорирование этих признаков приводит к увеличению брака, снижению скорости раскроя и внеплановым остановкам оборудования.

Что важно для стабильной работы

При эксплуатации автоматического плазмотрона основной упор делают не только на ток резки, но и на инфраструктуру поста. Даже качественный резак не покажет нормальный результат при просадках по воздуху или при неправильной настройке высоты.

• Сухой и чистый воздух — уменьшает износ расходных элементов и улучшает качество кромки.
• Стабильное давление — поддерживает правильную форму плазменной струи.
• Корректная длина трассы — снижает риск падения давления и потерь по магистрали.
• Регулярный осмотр кабель-пакета — помогает избежать утечек и проблем с поджигом.
• Своевременная замена расходников — сохраняет повторяемость реза при серийной работе.

На участках, где выполняют раскрой под дальнейшую сварку, полезно заранее организовать рабочее место: предусмотреть подачу воздуха, удобную укладку магистралей, место для хранения расходных деталей и зону последующей обработки кромки щётками и зачистным инструментом.

Альтернативные названия

Для поиска и подбора этой модели используют несколько корректных наименований одного и того же изделия:

• автоматический плазменный резак
• механизированный плазмотрон
• плазмотрон автоматический
• резак для плазменной резки автоматический
• machine plasma torch

Итог по применению

Резак плазменный автоматический ACP 141 Евро адаптер 6м PLA1416-1 — рабочее решение для участков, где требуется механизированная воздушно-плазменная резка металла с подключением через Евро-адаптер. Модель подходит для цеховой эксплуатации, для мастерской, для сварки алюминия на этапе подготовки деталей и для производственных задач, где важны повторяемость реза, удобная длина кабеля и совместимость с распространёнными источниками CUT. При правильной настройке воздуха и своевременном обслуживании такой плазмотрон обеспечивает стабильный раскрой и снижает объём последующей доработки кромки.
