Резак машинный для CG-30 и CG-100

Резак машинный для CG-30 и CG-100 ПТК — это газовый резак для механизированной кислородной резки металла, применяемый на машинах термической резки серий CG-30 и CG-100. Оснастка рассчитана на установку в состав портативных и цеховых комплексов, где требуется стабильное ведение реза по прямой или по шаблону при работе с листовой сталью. В зависимости от установленного мундштука и режима подачи газов такой резак используют преимущественно с кислородно-пропановой схемой, а также в других совместимых конфигурациях, предусмотренных оборудованием.

Назначение

Машинный резак предназначен для кислородной резки углеродистых и низколегированных сталей на установках CG-30 и CG-100. Основная область применения — раскрой листового проката, подготовка заготовок, вырезка полос, карт и деталей на производственном участке, в металлообработке, на сервисном участке и при выполнении типовых заготовительных операций.

В отличие от ручного исполнения, машинная компоновка обеспечивает более ровную кромку, устойчивую геометрию реза и повторяемость результата при серийной работе. Это особенно важно там, где требуется одинаковое качество кромки на нескольких деталях подряд и контролируемая скорость перемещения.

• резка листовой стали на машинах CG-30 и CG-100;
• подготовка заготовок перед сваркой и сборкой;
• продольный и поперечный раскрой металла;
• выполнение типовых операций в мастерской и на участке термической резки;
• работа в составе бюджетного комплекса для повседневных производственных задач.

Фактическая толщина разрезаемого металла зависит от типа мундштука, давления кислорода и горючего газа, состояния поверхности металла и скорости перемещения каретки. Для машин такого класса обычно подбирают режим под конкретную толщину заготовки: от тонкого листа до средних и увеличенных толщин, характерных для кислородной резки стали.

Характеристики

Резак ПТК для CG-30 и CG-100 подбирается по совместимости с машиной и комплектуется сменными мундштуками под нужный диапазон толщин. Для механизированной резки ключевое значение имеют номер мундштука, стабильность подачи подогревающего пламени и корректно выставленное давление газов.

Подбор мундштука по толщине металла

Ниже приведён типовой ориентир для выбора номера мундштука при кислородной резке стали. Конкретные режимы могут корректироваться под состав газа, состояние магистрали и требования к качеству кромки.

Для тонкого листа важно не завышать подачу кислорода и не ставить мундштук с избыточной производительностью: это помогает избежать расширения реза и лишнего грата. При увеличении толщины металла, наоборот, требуется переход на больший номер мундштука с соответствующей корректировкой давления.

Рабочие параметры

• Совместимость: машины термической резки CG-30 и CG-100.
• Тип работы: механизированная кислородная резка стали.
• Горючий газ: обычно пропан в составе кислородно-пропановой схемы, если это предусмотрено установленным мундштуком и системой подачи.
• Максимальная толщина резки: определяется установленным мундштуком и режимом; для машин данного класса обычно до 100 мм.
• Давление кислорода: подбирается по толщине металла и номеру мундштука; ориентировочно 0,2–0,8 МПа, что соответствует 2–8 бар или примерно 2–8 кгс/см².
• Давление пропана: обычно в пределах 0,02–0,1 МПа, что соответствует 0,2–1,0 бар или примерно 0,2–1,0 кгс/см².
• Расход газа: зависит от мундштука, толщины и скорости резки; фактическое значение определяется выбранным режимом.

При эксплуатации важно ориентироваться не только на толщину металла, но и на чистоту кислорода, исправность редукторов и отсутствие подсосов в газовой линии. Даже при правильно подобранном мундштуке нестабильное давление приводит к ухудшению качества реза и колебаниям ширины пропила.

Конструкция

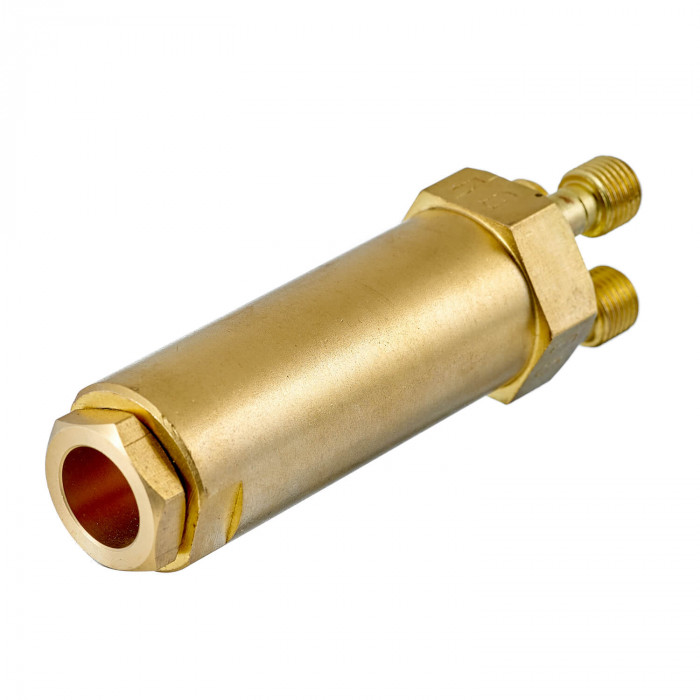

Резак выполнен в машинном исполнении для установки на каретку оборудования CG-30 и CG-100. Такая компоновка обеспечивает фиксированное положение относительно поверхности металла и упрощает настройку высоты, угла и направления резки. Для механизированной обработки это важнее, чем универсальность ручного инструмента: основная задача здесь — стабильность процесса и предсказуемый результат.

Конструктивно машинный резак включает корпус, смесительную часть, узел подачи режущего кислорода и головку под сменные мундштуки. В зависимости от исполнения системы подачи газов в подобных моделях применяется схема, рассчитанная на устойчивую работу с горючим газом при заданных параметрах давления. Для пользователя это означает возможность точной настройки пламени и сохранения режима при длительном проходе.

• жёсткая установка на машину термической резки;
• совместимость с CG-30 и CG-100 без подбора нестандартного крепления;
• работа со сменными мундштуками под разные толщины металла;
• подключение к газовым магистралям машины через стандартную схему подачи кислорода и горючего газа;
• ориентация на продолжительную резку с постоянной скоростью перемещения.

Для корректной работы необходимо соблюдать правильное подключение к рукавам подачи кислорода и пропана, а также контролировать герметичность всех соединений. На линии подачи желательно использовать исправные редукторы, чтобы исключить перепады давления, и огнепреградители для повышения безопасности газового поста.

Расходные элементы

Основной расходный элемент машинного резака — мундштук. Именно он определяет форму подогревающего пламени, производительность струи режущего кислорода и рабочий диапазон толщин. При интенсивной эксплуатации мундштуки требуют регулярного осмотра: износ, загрязнение каналов, деформация посадочной части или механические повреждения напрямую влияют на качество кромки.

Что относится к расходникам

• наружные и внутренние мундштуки, если конструкция предусматривает составное исполнение;
• уплотнительные элементы в зоне установки мундштука;
• газовые рукава при износе, потере эластичности или повреждении оболочки;
• защитные элементы газовой линии, включая огнепреградители;
• редукторы при необходимости точной и стабильной настройки подачи газов.

Как менять мундштук

Замена выполняется после полного перекрытия подачи кислорода и горючего газа. Затем резак остужают, аккуратно снимают установленный мундштук, очищают посадочное место от нагара и проверяют состояние резьбы и уплотнений. Новый мундштук устанавливают без перекоса, с плотной, но без избыточного усилия затяжкой. После сборки обязательно проверяют герметичность соединения и выполняют пробный запуск с настройкой пламени.

Если резак используется ежедневно, имеет смысл держать комплект мундштуков под разные толщины металла. Это упрощает переналадку и позволяет быстрее переходить от раскроя тонкого листа к работе с более массивными заготовками. Для полноценной комплектации поста также востребованы газовые рукава с подходящим сечением и стойкостью к рабочей среде, огнепреградители на линии кислорода и горючего газа, а также точные редукторы для стабильной настройки режима.

Резак машинный для CG-30 и CG-100 подходит для предприятий и мастерских, где требуется рабочий вариант для механизированной резки без избыточной сложности в обслуживании. Бюджетный сегмент делает такую оснастку практичным решением для заготовительных операций, при этом результат во многом определяется правильным подбором мундштука, качеством газоснабжения и точной настройкой машины.
