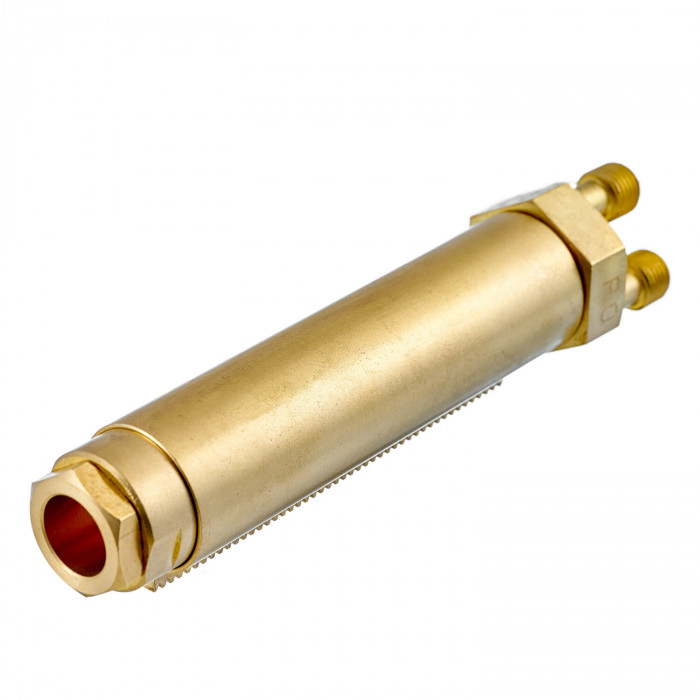

Резак машинный CG2-11D

Резак машинный CG2-11D — это газовый резак для механизированной кислородной резки с применением горючего газа. Модель ПТК предназначена для установки на машину термической резки CG2-11D и используется при прямолинейной и фигурной обработке листового металла в условиях цеха, заготовительного участка и сервисной мастерской.

Назначение

Машинный резак применяется для кислородной резки углеродистых и низколегированных сталей на механизированных установках. Основная задача такого исполнения — обеспечить стабильное положение мундштука, ровную линию реза и повторяемое качество при серийной работе. В отличие от ручного инструмента, резак этого типа ориентирован на установку в каретку машины и длительную эксплуатацию при одинаковых режимах.

Резак ПТК CG2-11D подходит для следующих операций:

• продольная и поперечная резка листового проката;
• фигурная термическая резка по шаблону или направляющей;
• подготовка заготовок перед сваркой;
• раскрой металла на заготовительном участке;
• серийная резка деталей при ежедневной работе.

По назначению это рабочий вариант для производственных задач, где важны совместимость с машиной CG2-11D, устойчивость режима и удобная замена расходных элементов. Конкретная толщина реза зависит от установленного мундштука, давления кислорода и горючего газа, а также от скорости перемещения машины.

Характеристики

Машинные резаки такого класса комплектуются сменными мундштуками под разные диапазоны толщин. Подбор номера мундштука выполняют с учётом толщины металла и требуемой производительности. Для стабильной работы необходимо выдерживать корректное давление кислорода и горючего газа по паспорту используемой машины и установленного мундштука.

Подбор мундштука по толщине металла

Для машинной кислородной резки ориентировочно применяют следующие рабочие диапазоны давления:

• кислород подогревающий: 0,2–0,5 МПа, что соответствует 2–5 бар или примерно 2–5 кгс/см²;
• кислород режущий: 0,3–0,9 МПа, что соответствует 3–9 бар или примерно 3–9 кгс/см²;
• горючий газ: 0,02–0,1 МПа, что соответствует 0,2–1 бар или примерно 0,2–1 кгс/см².

Фактический расход газа определяется номером мундштука, толщиной металла и скоростью резки. При переходе на большую толщину увеличиваются подача режущего кислорода и общий расход смеси на подогрев. Для уверенного запуска реза и чистого нижнего края важно не только давление, но и состояние каналов мундштука, чистота кислорода и правильная высота установки резака над листом.

На практике максимальная толщина резки для машинных резаков этого типа достигается при установке соответствующего мундштука и корректной настройке машины. Для тонкого и среднего листа приоритетом является чистота кромки, для толстого металла — устойчивое прожигание и сохранение прямолинейности реза.

Конструкция

Резак машинный CG2-11D выполнен для монтажа на машину термической резки и рассчитан на работу в составе механизированного поста. Такая компоновка позволяет жёстко зафиксировать инструмент, выдерживать постоянный угол и расстояние до поверхности металла, а также снизить влияние человеческого фактора на качество реза.

По принципу смешения газов в подобных моделях применяется инжекторная схема. Инжекторный резак удобен в цеховой эксплуатации, так как обеспечивает устойчивое подсасывание горючего газа кислородной струёй и сохраняет стабильность подогревающего пламени при штатных режимах работы. Это особенно важно при длительной резке листа, когда требуется ровный прогрев кромки перед подачей режущего кислорода.

Конструкция включает:

• корпус резака для установки в держатель машины;
• смесительную часть для формирования подогревающего пламени;
• головку под машинный мундштук;
• канал режущего кислорода;
• подключение к кислородному и газовому рукавам;
• узлы регулировки подачи газов в составе механизированного поста.

Геометрия головки и посадочные размеры ориентированы на совместимость с машиной CG2-11D. Это важно для точного позиционирования мундштука, правильного угла атаки струи и стабильного движения по траектории. При машинной резке даже небольшое отклонение по высоте или углу может привести к увеличению грата, завалу кромки и повышенному расходу кислорода.

Подключение выполняется через стандартные газовые линии машины с учётом назначения каналов: кислород и горючий газ подаются раздельно. Для безопасной и стабильной работы на посту обычно используют газовые рукава соответствующего типа, редукторы для точной настройки давления и огнепреградители для защиты от обратного удара пламени.

Расходные элементы

Основной расходный элемент машинного резака — мундштук. Именно он определяет диапазон толщин, форму подогревающего пламени, концентрацию режущей струи и итоговое качество кромки. Для разных задач применяют мундштуки нескольких номеров, поэтому при эксплуатации на участке желательно держать комплект под основные толщины металла.

Мундштук подлежит замене в следующих случаях:

• износ выходного отверстия режущего кислорода;
• деформация посадочной части;
• засорение или повреждение каналов подогрева;
• ухудшение формы пламени и нестабильный запуск реза;
• снижение качества кромки при исправных настройках машины.

Менять мундштук следует аккуратно, без перекоса и чрезмерного усилия. Перед установкой нового расходника необходимо очистить посадочное место, проверить состояние резьбы и убедиться в отсутствии нагара или металлической пыли в каналах. После замены выполняют контроль герметичности соединений и пробный рез на рабочем листе.

Для стабильной эксплуатации резака ПТК на машине CG2-11D важно следить не только за состоянием мундштука, но и за всей газовой обвязкой. Изношенные газовые рукава вызывают потери давления, некорректно настроенные редукторы затрудняют подбор режима, а отсутствие исправных огнепреградителей снижает уровень безопасности поста. При комплексном обслуживании оборудование работает ровнее, а качество реза остаётся предсказуемым на протяжении всей смены.

Резак машинный CG2-11D целесообразно использовать там, где требуется совместимость с одноимённой машиной термической резки, понятная схема обслуживания и стабильная механизированная кислородная резка листового металла в бюджетном сегменте.
