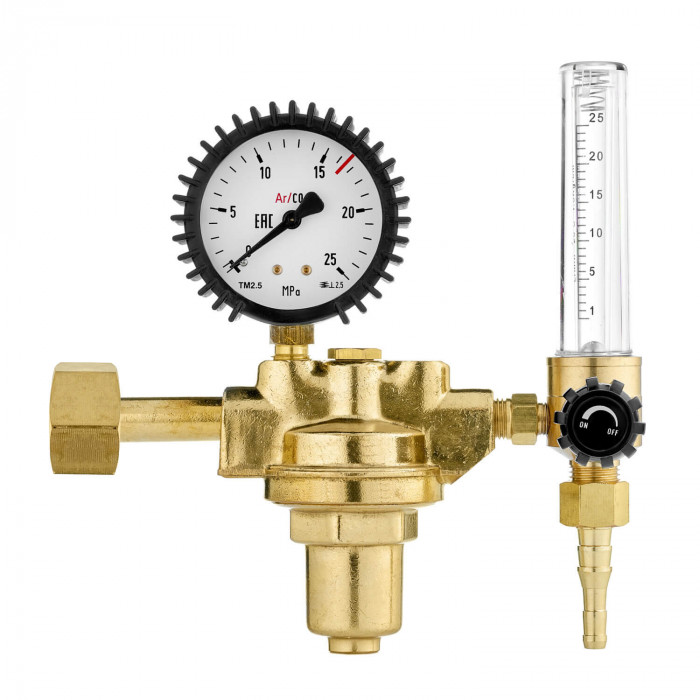

Регулятор расхода газа У30/АР40-КР-ИР

Регулятор расхода газа У30/АР40-КР-ИР — одноступенчатый регулятор для работы с углекислым газом и аргоном. Модель применяется для точной подачи защитного газа на сварочный пост, где важны стабильный расход и понятный визуальный контроль по ротаметру. Подходит для цеховой эксплуатации, для сервисного участка и для оснащения постов MIG/MAG- и TIG-сварки.

Назначение

Регулятор ПТК предназначен для понижения давления газа, поступающего из баллона, и поддержания заданного расхода при подаче в сварочное оборудование. Модель рассчитана на два распространённых защитных газа:

• углекислый газ (CO2) — для полуавтоматической сварки MIG/MAG углеродистых и низколегированных сталей;
• аргон (Ar) — для аргонодуговой сварки TIG и для полуавтоматической сварки алюминия и нержавеющих сталей в среде инертного газа.

Такой регулятор расхода удобен там, где на участке используются разные сварочные процессы и требуется один рабочий вариант для аргона и углекислоты. Его устанавливают на баллон и подключают к сварочному источнику через газовый рукав, обеспечивая контролируемую подачу газа к горелке. Регулятор расхода газа У30/АР40-КР-ИР подходит для мастерской, для производственных задач и для ежедневной работы на сварочном посту.

Характеристики

Модель рассчитана на стандартные режимы эксплуатации со сварочными газами и обеспечивает достаточный запас по входному давлению для работы от баллонов высокого давления.

• Редуцируемый газ: углекислый газ / аргон
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м3/ч
• Наибольшее давление газа на входе: 20 МПа (200 кгс/см2)
• Наибольшее рабочее давление: 1,25 МПа (12,5 кгс/см2)
• Давление срабатывания предохранительного клапана: 0,6 МПа (6,0 кгс/см2)
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: штуцер с гайкой M16х1,5 и ниппель 6/9
• Количество ротаметров: 1

Расход до 30 л/мин по CO2 и до 40 л/мин по аргону закрывает большинство типовых задач на участке сварки. Для полуавтомата это рабочий диапазон при сварке сталей в защитной среде, а для аргонодугового процесса — достаточный запас для настройки подачи газа в зависимости от диаметра сопла, материала и условий работы.

Особенности

Конструкция выполнена по одноступенчатой схеме. Это практичное решение для стандартных условий, когда требуется понятная настройка и стабильная подача газа без усложнения узла. Для бюджетного сегмента такой формат особенно востребован на постах, где важны простота обслуживания и быстрая замена арматуры.

Регулятор оснащён расходомером (ротаметром), который позволяет контролировать фактическую подачу защитного газа в наглядной форме. Это удобнее при настройке сварочного режима, чем ориентироваться только по давлению, поскольку для сварщика и технолога критичен именно расход на выходе к горелке.

Ключевые особенности модели:

• работа с двумя распространёнными газами — аргоном и углекислотой;
• визуальный контроль расхода по ротаметру;
• предохранительный клапан для защиты по давлению;
• стандартные присоединительные размеры для подключения на сварочном посту;
• исполнение, удобное для оснащения типовых баллонов и серийных сварочных установок.

Подогреватель для CO2 в данной конфигурации не предусмотрен. При интенсивном расходе углекислого газа, особенно в холодном помещении или при длительной непрерывной сварке, на посту может потребоваться отдельный подогрев узла подачи, чтобы снизить влияние переохлаждения и обмерзания арматуры.

Совместимость

Регулятор совместим с баллонами аргона и углекислого газа, имеющими соответствующее присоединение G3/4-B. Выход выполнен под стандартное подключение через штуцер M16х1,5 и ниппель 6/9, что упрощает интеграцию в существующую газовую линию сварочного поста.

Модель применяют совместно с:

• полуавтоматами MIG/MAG при сварке в среде CO2 или аргона;
• аппаратами TIG при подаче аргона на аргонодуговую горелку;
• универсальными сварочными источниками, где газ подаётся от отдельного баллона через внешний регулятор.

На практике регулятор ПТК используют вместе с горелками MIG на полуавтоматических постах, с горелками TIG при аргонодуговой сварке, а также с газовыми рукавами подходящего диаметра и исполнения. При комплектации рабочего места также учитывают состояние соединений, хомутов и расходных элементов газовой линии, чтобы избежать подсоса воздуха и потерь защитной среды.

Если на предприятии используется несколько процессов, один и тот же тип регулятора удобно держать в резерве как сменный узел для постов сварки стали, нержавеющих сплавов и алюминия, при условии соблюдения требований по применяемому газу.

Безопасность

Важно: газовая арматура должна использоваться только по назначению и только с тем газом, для которого она рассчитана. Данная модель предназначена для аргона и углекислого газа. Нельзя устанавливать её на кислород, пропан, ацетилен и другие газы, если это не предусмотрено изготовителем.

• Кислородный редуктор нельзя использовать на горючих газах. Это базовое требование промышленной безопасности.
• Для кислородной арматуры недопустимы масло и жир. Контакт кислорода с масляными загрязнениями опасен из-за риска воспламенения.
• Перед началом работы проверяйте герметичность всех соединений мыльным раствором. Открытое пламя для поиска утечек применять нельзя.
• Баллон должен быть надёжно закреплён, а вентиль открываться плавно, без рывков.
• Нельзя превышать допустимое входное давление и использовать повреждённые рукава, гайки или штуцеры.
• При появлении обмерзания, нестабильного расхода или утечки эксплуатацию следует прекратить до устранения причины.

При правильном подборе газа, корректном подключении и регулярной проверке герметичности Регулятор расхода газа У30/АР40-КР-ИР обеспечивает надёжную подачу защитной среды на сварочном посту и помогает стабильно держать технологический режим при повседневной работе.
