Регулятор расхода газа У30/АР40-КР-ИР-01

Регулятор расхода газа У30/АР40-КР-ИР-01 — газовая арматура для работы с углекислым газом и аргоном. Модель применяется для понижения давления газа из баллона до рабочего уровня и контроля расхода при сварке, где важна стабильная подача защитной среды.

Назначение

Этот регулятор расхода рассчитан на два распространённых защитных газа: углекислый газ (CO2) и аргон (Ar). Такое исполнение удобно для участков, где используются разные сварочные процессы и требуется один рабочий прибор для типовых задач.

Регулятор подходит для:

• полуавтоматической сварки MIG/MAG в среде углекислого газа или газовых смесей на основе аргона;
• аргонодуговой сварки TIG при подаче аргона;
• оснащения постов на сервисном участке, в небольшой мастерской и при ежедневной цеховой эксплуатации;
• работ, где требуется контролируемый расход защитного газа для стабильного формирования шва.

Модель ПТК особенно практична там, где выполняют сварку низкоуглеродистых сталей в CO2, нержавеющих сталей в смесях и алюминия в аргоне. Для производственных задач важно, что регулятор поддерживает понятную и наглядную настройку расхода без избыточной сложности.

Характеристики

Регулятор расхода газа У30/АР40-КР-ИР-01 работает с баллонным давлением до 20 МПа и обеспечивает рабочее давление до 1,25 МПа. Такой диапазон соответствует стандартным условиям эксплуатации баллонов с защитными газами на сварочном посту.

• Редуцирующий газ: углекислый газ / аргон
• Наибольшая пропускная способность: 30/40 л/мин
• Эквивалентная пропускная способность: 1,8/2,4 м3/ч
• Максимальное давление на входе: 20 МПа
• Максимальное рабочее давление: 1,25 МПа
• Давление срабатывания предохранительного клапана: 0,6 МПа
• Присоединение к баллону: радиальное
• Входное соединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное соединение: M16х1,5, ниппель 6/9
• Количество ротаметров: 1

Расход до 30 л/мин для CO2 и до 40 л/мин для аргона закрывает большинство стандартных режимов на полуавтомате и TIG-источнике. Это позволяет использовать регулятор как для обычной сварки стали, так и для более чувствительных к защите материалов, где требуется точная подача инертного газа.

Особенности

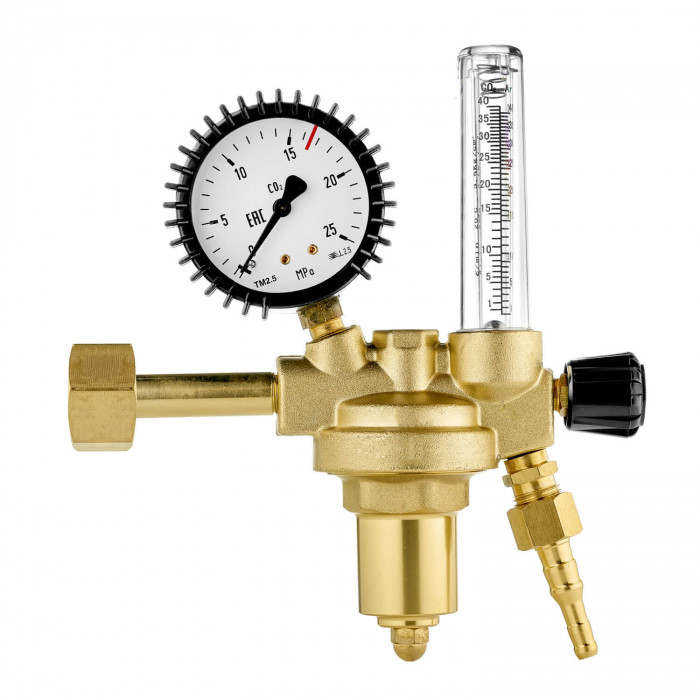

Модель выполнена как редуцирующий регулятор расхода с одним ротаметром, что упрощает визуальный контроль подачи газа. Оператор может быстро выставить нужный расход под конкретную задачу: короткая дуга на полуавтомате, сварка тонкого металла или аргонодуговой процесс с более деликатной защитой сварочной ванны.

Ключевые особенности исполнения:

• универсальность по газу — один прибор для аргона и углекислоты;
• один ротаметр — удобный контроль расхода в реальном времени;
• предохранительный клапан — дополнительная защита при превышении давления;
• радиальное подключение к баллону — привычное решение для большинства сварочных постов;
• бюджетный сегмент — рабочий вариант для оснащения мастерской, учебного класса или сервисного участка.

Подогреватель для CO2 в данной конфигурации не предусмотрен. При интенсивной работе на углекислом газе это следует учитывать: при высоком расходе и длительной сварке возможно охлаждение узла, поэтому режим эксплуатации нужно подбирать с учётом фактической нагрузки поста.

По конструкции это решение для стандартных задач, где требуется надёжное снижение давления и стабильная подача защитного газа без сложной многоступенчатой схемы.

Совместимость

Регулятор совместим с баллонами для аргона и углекислого газа, имеющими соответствующее подключение G3/4-B. Выходное соединение M16х1,5 с ниппелем 6/9 позволяет подключать типовые газовые линии сварочного поста.

Область применения включает:

• полуавтоматы MIG/MAG с подачей CO2 или аргоновых смесей;
• TIG-аппараты для сварки в аргоне;
• стационарные и мобильные посты на участке сварки;
• оборудование для сварки алюминия, нержавеющей и углеродистой стали.

Для корректной работы регулятор обычно используют вместе с газовыми рукавами подходящего диаметра, а на полуавтоматических постах — с горелками MIG. При аргонодуговом процессе его логично комплектовать с горелками TIG, чтобы получить стабильную и предсказуемую подачу защитного газа на всём тракте от баллона до зоны сварки.

Безопасность

Важно: регулятор должен применяться только с теми газами, для которых он предназначен. В данном случае это аргон и углекислый газ. Использование газовой арматуры не по назначению недопустимо.

• Нельзя применять кислородный редуктор или регулятор на горючих газах.
• Нельзя использовать арматуру для горючих газов на кислороде.
• Для кислородного оборудования недопустим контакт с маслом и жиром.
• После подключения необходимо проверять герметичность соединений мыльным раствором.
• Перед открытием баллона следует убедиться в исправности резьбы, прокладок и выходных соединений.
• Открывать вентиль баллона нужно плавно, без резких скачков давления.

При правильном подборе газа, аккуратном монтаже и регулярной проверке соединений регулятор ПТК обеспечивает стабильную подачу защитной среды и нормальную работу сварочного поста в повседневной эксплуатации.
