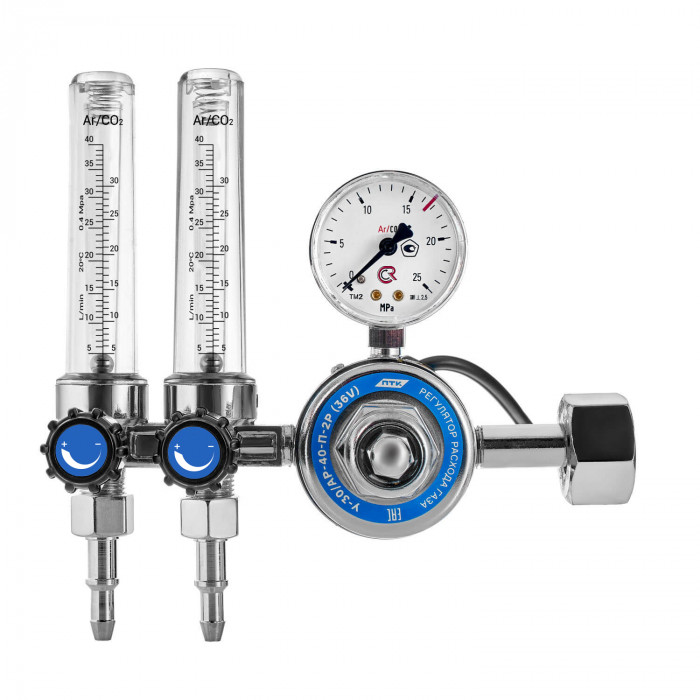

Регулятор расхода газа У-30/АР-40-П-2Р (36V)

Регулятор расхода газа У-30/АР-40-П-2Р (36V) — газовая арматура для работы с аргоном и углекислым газом. Модель рассчитана на стабильную подачу защитного газа при сварке и подходит для участков, где используются как аргонодуговая TIG-сварка, так и полуавтоматическая MIG/MAG-сварка с CO2 или инертной средой.

Назначение

Регулятор ПТК предназначен для понижения давления газа, поступающего из баллона, и точной настройки расхода на выходе. Устройство работает с двумя распространёнными защитными газами: аргоном и углекислым газом. Такая универсальность удобна для сервисного участка, сварочного поста и небольшой мастерской, где применяются разные технологии сварки.

Регулятор используется в процессах:

• аргонодуговой сварки (TIG) — для подачи аргона при сварке нержавеющей стали, алюминия и цветных металлов;
• полуавтоматической сварки (MIG/MAG) — при работе в среде углекислого газа или аргона, в зависимости от материала и режима;
• в задачах, где требуется контролируемый и визуально отслеживаемый расход защитного газа.

Модель особенно практична для сварки алюминия, нержавеющих сталей и конструкционных сталей, когда важно удерживать стабильную газовую защиту зоны сварки без избыточного расхода.

Характеристики

Регулятор расхода газа У-30/АР-40-П-2Р (36V) рассчитан на работу с баллонным давлением до 20 МПа. На выходе устройство обеспечивает рабочее давление до 0,4 МПа, что соответствует типовым требованиям сварочных постов при подключении защитного газа к оборудованию.

• Редуцирующий газ: аргон / углекислый газ
• Максимальная пропускная способность: 30/40 л/мин
• Эквивалентная производительность: 1,8/2,4 м³/ч
• Максимальное давление на входе: 20 МПа
• Максимальное рабочее давление: 0,4 МПа
• Давление срабатывания предохранительного клапана: 0,6 МПа
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: M16х1,5, ниппель 6/9
• Количество ротаметров: 2

Диапазон пропускной способности позволяет использовать этот регулятор как на стандартных сварочных постах, так и при более интенсивной подаче газа. Для TIG это важно при сварке алюминия и деталей с повышенной теплоотдачей, а для MIG/MAG — при работе с разными диаметрами проволоки и настройками дуги.

Особенности

Конструкция выполнена по схеме одноступенчатого регулирования, что является распространённым и понятным решением для повседневной эксплуатации. Такой формат подходит для большинства типовых сварочных задач, где требуется надёжная редукция давления и визуальный контроль расхода.

Ключевая особенность модели — наличие электроподогревателя на 36 В. Это особенно актуально при работе с углекислым газом, поскольку CO2 при интенсивном расходе склонен к охлаждению узла и образованию инея. Подогрев снижает риск обмерзания, помогает сохранить стабильность подачи и уменьшает вероятность сбоев при продолжительной сварке.

• Подогреватель 36 В — для устойчивой работы с углекислотой при длительной нагрузке;
• Потребляемая мощность до 200 Вт — достаточна для поддержания рабочего состояния узла подогрева;
• Два ротаметра — удобны для контроля расхода газа и наглядной настройки режима;
• Предохранительный клапан — повышает безопасность эксплуатации при превышении допустимого давления.

Исполнение с ротаметрами удобно там, где оператору важно быстро оценивать подачу газа визуально, без приблизительной настройки «на слух». Это полезно при ежедневной работе, когда на одном посту меняются материалы, режимы и типы сварочных задач.

Совместимость

Регулятор совместим с баллонами аргона и углекислого газа, имеющими стандартное подключение под резьбу G3/4-B. Радиальное присоединение к баллону удобно для типовой компоновки сварочного поста и подходит для распространённой газовой арматуры в цеховой эксплуатации.

На выходе предусмотрено подключение через M16х1,5 и ниппель 6/9, что позволяет использовать стандартные газовые рукава для подачи защитного газа к сварочному оборудованию. Регулятор можно устанавливать на посты с TIG-источниками, полуавтоматами MIG/MAG и комбинированными установками, где требуется работа с аргоном или CO2.

Модель уместна в комплектации:

• аргонодуговых аппаратов для сварки нержавеющей стали и алюминия;
• полуавтоматов для работы в среде углекислого газа;
• универсальных сварочных постов, где используются горелки TIG и горелки MIG в зависимости от задачи.

При оснащении рабочего места также стоит учитывать совместимость с рукавами нужного диаметра, состоянием соединений и качеством зажимов. Для мобильной эксплуатации на участке сварки удобно дополнить пост тележкой и правильно уложенными коммуникациями, чтобы снизить нагрузку на штуцеры и резьбовые соединения.

Безопасность

Регулятор должен использоваться только с теми газами, для которых он предназначен: аргон и углекислый газ. Применять его для кислорода, пропана, ацетилена и других газов без прямого допуска нельзя.

• Кислородный редуктор нельзя устанавливать на горючий газ, а арматуру горючих газов — на кислород. Газовая арматура подбирается строго по назначению.
• Не допускается использование масла и жира на кислородном оборудовании. Даже если на данном посту применяется не кислород, это правило обязательно учитывать при хранении и обслуживании газовой арматуры в целом.
• После подключения проверяйте герметичность соединений мыльным раствором. Открытое пламя для поиска утечек использовать нельзя.
• Перед подачей газа убедитесь в исправности резьбы, прокладок и штуцеров.
• Подключение электроподогревателя выполняйте к сети с соответствующим напряжением 36 В.
• Не превышайте допустимое входное давление и не эксплуатируйте регулятор с механическими повреждениями корпуса, ротаметра или присоединительных элементов.

Регулятор расхода газа У-30/АР-40-П-2Р (36V) — рабочий вариант для сварочных постов, где требуется одна газовая арматура под аргон и CO2, визуальный контроль расхода и поддержка стабильной подачи газа за счёт встроенного подогрева. Для производственных задач, для мастерской и для сервисного участка это понятное решение с типовыми присоединениями и удобной настройкой подачи защитной среды.
