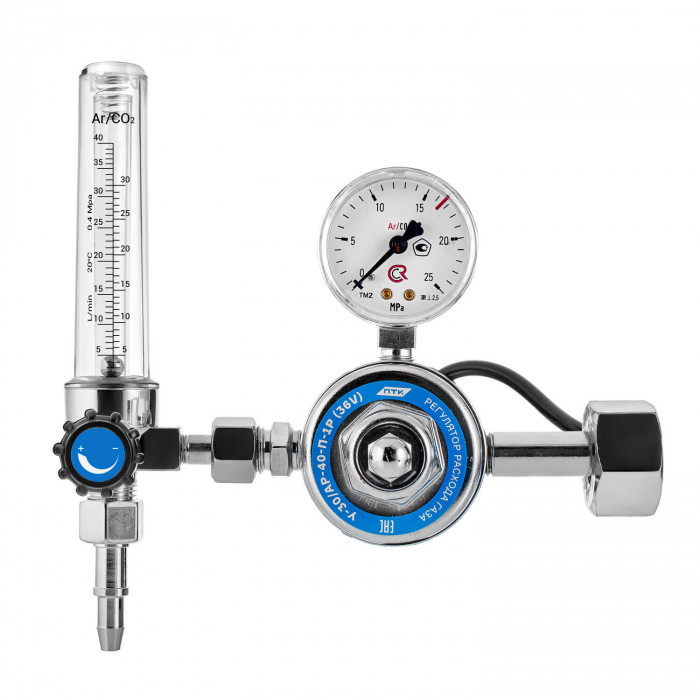

Регулятор расхода газа У-30/АР-40-П-1Р (36V)

Регулятор расхода газа У-30/АР-40-П-1Р (36V) — одноступенчатый регулятор для аргона и углекислого газа, рассчитанный на стабильную подачу защитной среды при сварке. Модель применяется там, где важно одновременно снизить давление газа из баллона и контролировать расход по ротаметру, в том числе при работе с CO2 в условиях, когда требуется электроподогрев.

Назначение

Регулятор ПТК предназначен для работы с аргоном и углекислым газом. Такая арматура используется в сварочных постах, где защитный газ подаётся от баллона к источнику или непосредственно к горелке для формирования устойчивой газовой защиты сварочной ванны.

Модель подходит для процессов:

• полуавтоматической сварки MIG/MAG — при сварке в среде CO2 или газовых смесей на базе аргона;
• аргонодуговой сварки TIG — при работе с аргоном;
• эксплуатации на участке сварки, в сервисной мастерской и при ежедневной цеховой работе.

Регулятор особенно уместен для задач, где используются два наиболее востребованных защитных газа: аргон для TIG и углекислота для полуавтомата. За счёт этого У-30/АР-40-П-1Р (36V) удобно применять как на универсальном сварочном посту, так и на отдельном рабочем месте для сварки алюминия, нержавеющих сталей и углеродистых сталей.

Характеристики

Конструкция рассчитана на подключение к стандартному баллону с высоким входным давлением и дальнейшую точную регулировку подачи газа на выходе.

• Редуцирующий газ: углекислый газ / аргон;
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м3/ч;
• Наибольшее давление газа на входе: 20 МПа;
• Наибольшее рабочее давление: 0,4 МПа;
• Давление срабатывания предохранительного клапана: 0,6 МПа;
• Присоединение к баллону: радиальное;
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B;
• Выходное присоединение: штуцер с гайкой M16х1,5 и ниппель 6/9;
• Количество ротаметров: 1.

По расходу модель закрывает типовые потребности сварочного поста. Диапазона достаточно для большинства операций полуавтоматической сварки в углекислом газе и для аргонодугового процесса, где требуется контролируемая подача защитной среды без избыточного перерасхода.

Особенности

Этот регулятор выполнен в одноступенчатом исполнении. Для практической эксплуатации это означает простую, понятную схему настройки и удобство обслуживания на стандартных производственных и ремонтных участках.

• Расходомер с ротаметром позволяет визуально контролировать фактический расход газа;
• Электроподогреватель 36 В рассчитан на работу с углекислотой, где при интенсивном отборе возможно охлаждение и обмерзание узла редуцирования;
• Потребляемая мощность до 200 Вт достаточна для поддержания работоспособности подогрева в рабочем режиме;
• Предохранительный клапан повышает безопасность эксплуатации при превышении давления.

Наличие подогревателя особенно важно при работе с CO2. Углекислый газ при расширении интенсивно охлаждается, из-за чего в бюджетных и стандартных постах без подогрева возможно падение стабильности подачи. В этой версии на 36 В проблема решается штатно, поэтому регулятор подходит для более ровной работы полуавтомата при продолжительных проходах и на участках с переменной загрузкой.

Один ротаметр делает настройку наглядной: оператор видит расход и может быстро подстроить под конкретную задачу — короткие швы, прихватки, длительную сварку, работу в помещении или в условиях сквозняков.

Совместимость

Регулятор расхода газа У-30/АР-40-П-1Р (36V) совместим с баллонами для аргона и углекислого газа при соответствии присоединения G3/4-B и стандартной схемы подключения через выход M16х1,5 с ниппелем 6/9. Радиальное присоединение к баллону удобно для большинства стационарных и передвижных постов.

Модель можно использовать:

• с полуавтоматами MIG/MAG, работающими в среде CO2 или аргоновых смесей;
• с TIG-источниками при подаче аргона на аргонодуговую горелку;
• с универсальными сварочными установками для цеховой эксплуатации и сервисного участка.

Для корректной комплектации поста обычно одновременно подбирают горелки MIG, если регулятор ставится на полуавтомат, либо горелки TIG для аргонодугового процесса. Для подключения к линии подачи также важны качественные газовые рукава, рассчитанные на соответствующее давление и тип газа.

Если оборудование используется на тележке с баллоном и источником, имеет смысл предусмотреть аккуратную разводку рукавов и кабелей, чтобы исключить перегибы и механическую нагрузку на регулятор.

Безопасность

Важно: регулятор должен применяться только с теми газами, для которых он предназначен — в данном случае с аргоном и углекислым газом. Использование газовой арматуры не по назначению недопустимо.

• Не применяйте кислородный редуктор или регулятор для горючих газов и наоборот.
• Кислородную арматуру запрещено загрязнять маслом, жиром и другими нефтепродуктами.
• Перед началом работы проверяйте герметичность соединений мыльным раствором, а не открытым пламенем.
• Подключение электроподогревателя 36 В должно выполняться к соответствующему безопасному источнику питания.
• Не превышайте допустимое входное и рабочее давление.
• Следите за состоянием резьбовых соединений, штуцеров и рукавов, особенно при интенсивной ежедневной эксплуатации.

При правильном подборе газа, соблюдении схемы подключения и регулярной проверке герметичности этот регулятор обеспечивает стабильную подачу защитной среды на сварочном посту и подходит как для повседневных работ в мастерской, так и для производственных задач.
