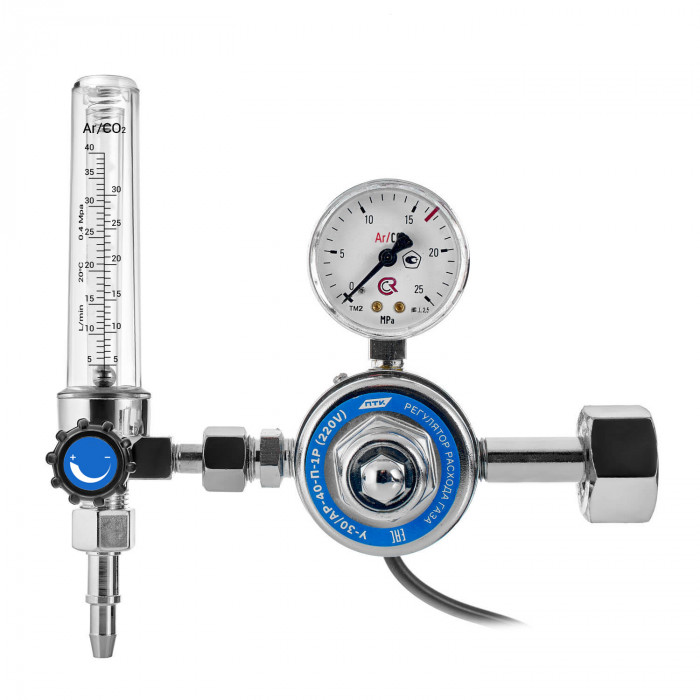

Регулятор расхода газа У-30/АР-40-П-1Р (220V)

Регулятор расхода газа У-30/АР-40-П-1Р (220V) — одноступенчатый регулятор для аргона и углекислого газа, рассчитанный на стабильную подачу защитного газа при сварке. Модель ПТК подходит для работы с CO2 и Ar, оснащена ротаметром для контроля расхода и электроподогревателем 220 В, что особенно важно при эксплуатации с углекислотой.

Назначение

Этот регулятор расхода применяется для понижения высокого давления газа, поступающего из баллона, до рабочего уровня и для точной настройки расхода в сварочной системе. Устройство рассчитано на два наиболее востребованных защитных газа:

• углекислый газ (CO2) — для полуавтоматической сварки MIG/MAG;
• аргон (Ar) — для аргонодуговой сварки TIG и для ряда полуавтоматических процессов с инертной средой.

Регулятор удобен для сервисного участка, небольшой мастерской и повседневной цеховой эксплуатации, где требуется простое и понятное управление подачей газа. Его используют с полуавтоматами MIG/MAG, аргонодуговыми аппаратами TIG, а также с другим оборудованием, где необходим контроль расхода аргона или углекислоты.

Для сварки алюминия регулятор применяют в связке с аргоновой средой, а для сварки низкоуглеродистых сталей — с CO2. При работе на участке полуавтоматической сварки он помогает поддерживать воспроизводимые параметры защиты сварочной ванны.

Характеристики

По рабочим параметрам регулятор ПТК ориентирован на типовые сварочные задачи с баллонными газами.

• Редуцирующий газ: углекислый газ / аргон.
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м3/ч.
• Максимальное давление газа на входе: 20 МПа.
• Наибольшее рабочее давление: 0,4 МПа.
• Давление срабатывания предохранительного клапана: 0,6 МПа.
• Присоединение к баллону: радиальное.
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B.
• Выходное присоединение: M16x1,5 и ниппель 6/9.
• Количество ротаметров: 1.

Диапазона расхода достаточно для большинства стандартных режимов при работе с полуавтоматом и аргонодуговой горелкой. Для MIG/MAG это позволяет уверенно настраивать подачу защитного газа в зависимости от диаметра проволоки, тока сварки и условий на участке. Для TIG-сварки ротаметр удобен при подборе расхода под сопло, материал и положение шва.

Особенности

Регулятор расхода газа У-30/АР-40-П-1Р (220V) выполнен как одноступенчатое устройство. Такая схема широко применяется в бюджетном сегменте, когда требуется надёжная базовая регулировка без усложнения конструкции. Для повседневной сварки в мастерской и на производственном участке это практичный вариант с понятной настройкой.

• Одноступенчатое редуцирование — снижает давление из баллона до рабочего уровня, достаточного для стабильной подачи газа к сварочному посту.
• Ротаметр — позволяет контролировать расход в л/мин визуально, что удобно при смене режимов и при настройке под конкретную горелку.
• Электроподогреватель 220 В — снижает риск обмерзания при работе с углекислым газом.
• Потребляемая мощность подогревателя — не более 200 Вт.
• Предохранительный клапан — повышает безопасность при превышении давления в рабочей полости.

Наличие подогревателя особенно важно при интенсивной сварке в среде CO2. При расширении углекислоты температура узла снижается, из-за чего возможно образование инея и нестабильность подачи. Подогрев помогает сохранить нормальную работу регулятора и уменьшить колебания расхода, что положительно влияет на качество шва.

Для аргона функция подогрева обычно не является критически необходимой, однако универсальное исполнение делает этот источник регулирования удобным, если на участке используются оба газа.

Совместимость

Модель рассчитана на подключение к стандартным баллонам с соответствующим типом газа и резьбовым присоединением G3/4-B. Радиальное подключение удобно для типовой компоновки поста и совместимо с распространённой сварочной оснасткой.

Регулятор подходит для работы:

• с полуавтоматами MIG/MAG при сварке в углекислом газе;
• с TIG-аппаратами при подаче аргона;
• с оборудованием для сварки сталей и цветных металлов в защитной газовой среде;
• с баллонными постами, где требуется один канал контроля расхода.

Выходное присоединение M16x1,5 с ниппелем 6/9 позволяет подключать стандартные газовые рукава сварочного поста. На практике регулятор часто используют вместе с горелками MIG для полуавтоматической сварки и горелками TIG для аргонодугового процесса. При организации мобильного поста полезны также тележки для сварочного оборудования, особенно если баллон и источник перемещаются внутри цеха.

При подборе важно учитывать не только тип резьбы и шлангового соединения, но и фактический расход газа, требуемый конкретным аппаратом. Для производственных задач с повышенной продолжительностью включения желательно заранее проверить, соответствует ли пропускная способность регулятора реальному режиму работы.

Безопасность

Важно: регулятор должен использоваться только с теми газами, для которых он предназначен — в данном случае с аргоном и углекислым газом. Применение газовой арматуры не по назначению недопустимо.

• Не подключайте регулятор к кислороду, пропану, ацетилену и другим газам, если это не предусмотрено конструкцией.
• Кислородный редуктор нельзя использовать на горючих газах, а арматуру для горючих газов — на кислороде.
• Для кислородного оборудования запрещено применять масло, жир и загрязнённый инструмент. Хотя данная модель не кислородная, это правило обязательно учитывать на общем газовом участке.
• Перед началом работы проверяйте герметичность соединений мыльным раствором, а не открытым пламенем.
• Подключение электроподогревателя 220 В выполняйте только к исправной сети с соблюдением требований электробезопасности.
• Открывайте вентиль баллона плавно, без резких ударных нагрузок по регулятору.
• Следите за состоянием резьб, уплотнений и штуцеров, не допускайте механических повреждений корпуса и ротаметра.

При правильном подборе по газу и корректном подключении этот регулятор обеспечивает стабильную подачу защитной среды, удобную настройку расхода и нормальную работу сварочного поста при ежедневной эксплуатации.
