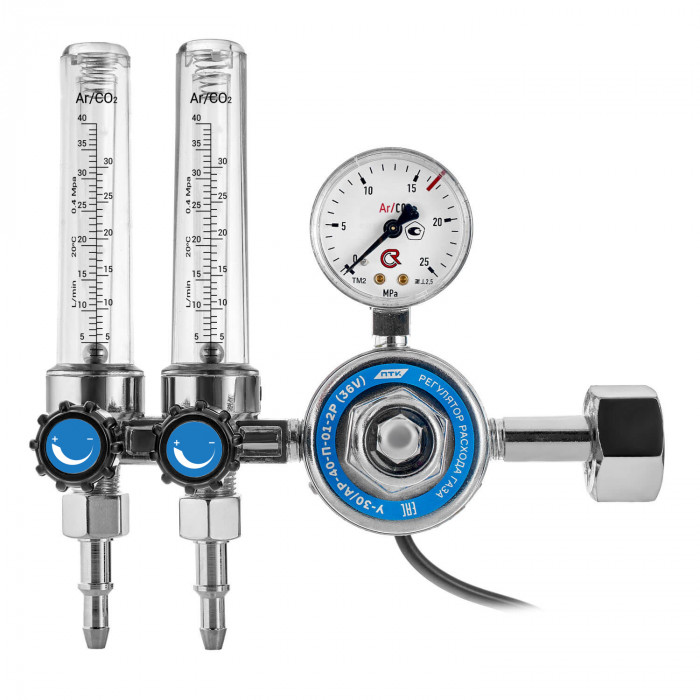

Регулятор расхода газа У-30/АР-40-П-01-2Р (36V)

Регулятор расхода газа У-30/АР-40-П-01-2Р (36V) — двухротаметрический регулятор для работы с углекислым газом (CO2) и аргоном (Ar). Модель применяется для стабильной подачи защитного газа на сварочный пост, где важно точно контролировать расход при аргонодуговой сварке (TIG) и полуавтоматической сварке (MIG/MAG). Наличие электроподогревателя на 36 В делает устройство особенно удобным при работе с углекислотой, снижая риск обмерзания арматуры при длительной нагрузке.

Назначение

Регулятор ПТК рассчитан на использование с двумя наиболее востребованными защитными газами в сварочном производстве: аргоном и углекислым газом. Это практичный вариант для постов, где выполняются разные операции — от TIG-сварки нержавеющих сталей и алюминия до MIG/MAG-сварки конструкционных сталей в среде CO2.

Модель подходит для следующих задач:

• подача аргона при аргонодуговой сварке (TIG), включая работы для сварки алюминия, нержавеющей стали и цветных металлов;
• подача углекислого газа при полуавтоматической сварке (MIG/MAG) на участке сборки, ремонта и серийного производства;
• эксплуатация на сервисном участке, в мастерской и на сварочном посту с регулярной сменой технологических режимов;
• применение для производственных задач, где требуется понятный визуальный контроль расхода газа по ротаметрам.

Такой регулятор расхода удобен там, где важно не только снизить давление газа из баллона до рабочего уровня, но и точно выставить подачу в л/мин под конкретную горелку, материал и режим сварки.

Характеристики

Регулятор расхода газа У-30/АР-40-П-01-2Р (36V) рассчитан на стандартные параметры баллонной арматуры и обеспечивает рабочие значения, достаточные для большинства типовых сварочных операций.

• Редуцируемый газ: углекислый газ / аргон
• Наибольшее давление газа на входе: 20 МПа
• Наибольшее рабочее давление: 0,4 МПа
• Давление срабатывания предохранительного клапана: 0,6 МПа
• Наибольшая пропускная способность: до 30 л/мин для CO2 и до 40 л/мин для аргона
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: M16х1,5, ниппель 6/9
• Количество ротаметров: 2
• Напряжение электроподогревателя: 36 В
• Потребляемая мощность: не более 200 Вт

Диапазон по расходу позволяет использовать устройство как на обычных постах полуавтоматической сварки, так и на TIG-оборудовании, где требуется более точная настройка защитной среды. Для цеховой эксплуатации это удобный формат: один регулятор закрывает типовые потребности по аргону и CO2 без избыточной сложности.

Особенности

Конструкция модели ориентирована на повседневную работу в сварочной практике. Это не просто баллонный редуктор, а регулятор расхода с визуальным контролем подачи газа, что особенно важно при настройке режима под конкретную горелку и материал.

• Исполнение с двумя ротаметрами. Два расходомера упрощают контроль подачи газа и повышают наглядность настройки на рабочем месте.
• Электроподогреватель 36 В. При работе с углекислым газом подогрев снижает вероятность обмерзания корпуса и каналов, что актуально при длительной сварке и повышенном расходе.
• Предохранительный клапан. Защищает систему от превышения давления выше допустимого рабочего уровня.
• Работа с двумя газами. Один источник можно использовать как для аргона, так и для CO2, если это предусмотрено технологией участка.
• Стандартные присоединительные размеры. Упрощают интеграцию в типовой сварочный пост без подбора нестандартной арматуры.

По типу действия это регулятор с функцией редуцирования давления и последующей настройки расхода газа. Для большинства задач в мастерской, на участке ремонта и при ежедневной работе с полуавтоматом или TIG-аппаратом такой формат удобнее обычного манометрического решения, поскольку оператор сразу видит фактический расход в рабочем режиме.

Подогреватель особенно полезен при использовании CO2 в холодных помещениях или при продолжительной сварке на повышенном токе. Углекислота при интенсивном отборе охлаждает арматуру, из-за чего возможны нестабильность расхода и обмерзание. Наличие подогрева помогает сохранить ровную подачу защитного газа и уменьшить простои на посту.

Совместимость

Регулятор совместим с баллонами для аргона и углекислого газа, имеющими стандартное подключение под резьбу G3/4-B и радиальное присоединение. Выходное соединение M16х1,5 с ниппелем 6/9 подходит для подключения газового рукава в составе типового сварочного поста.

Модель применяют совместно:

• с TIG-источниками для сварки в среде аргона;
• с полуавтоматами MIG/MAG при работе в CO2;
• с оборудованием для цеховой эксплуатации, где требуется стабильная защита сварочной ванны;
• с постами, на которых используются горелки TIG и горелки MIG в зависимости от выполняемой операции.

Для корректного монтажа и стабильной подачи газа важно использовать качественные газовые рукава, а при интенсивной эксплуатации — регулярно контролировать состояние соединений, гаек и ниппелей. Если сварочный пост часто перемещается между участками, полезным дополнением будут тележки для сварочного оборудования: они упрощают транспортировку баллона и снижают нагрузку на арматуру.

Безопасность

Регулятор должен использоваться только с теми газами, для которых он предназначен: аргон и углекислый газ. Нельзя подключать его к кислороду, пропану, ацетилену и другим газам, если это не предусмотрено конструкцией и маркировкой арматуры.

• кислородный редуктор нельзя применять на горючих газах;
• арматуру для горючих газов нельзя использовать на кислороде;
• для кислородного оборудования недопустим контакт с маслом и жиром;
• перед началом работы необходимо проверять герметичность соединений мыльным раствором;
• подключение электроподогревателя выполняют к сети 36 В с соблюдением требований электробезопасности;
• открывать вентиль баллона следует плавно, без ударной подачи давления в систему;
• эксплуатация допускается только с исправными уплотнениями и без механических повреждений корпуса, ротаметров и штуцеров.

При правильном подборе газа и соблюдении правил подключения регулятор ПТК обеспечивает стабильную подачу защитной среды, что напрямую влияет на качество шва, расход газа и повторяемость результата. Для сварочного поста, где используются аргон и CO2, это рабочий вариант с понятной настройкой, подогревом и стандартной совместимостью с распространённым оборудованием.
