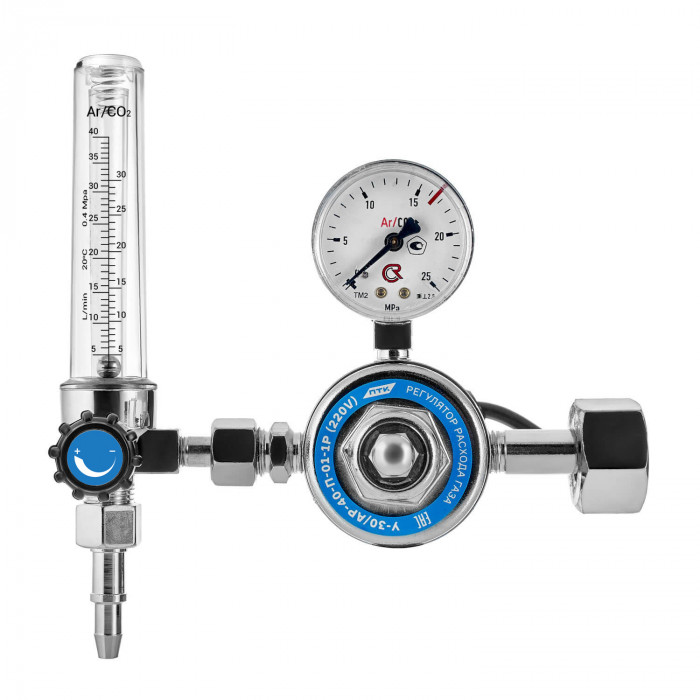

Регулятор расхода газа У-30/АР-40-П-01-1Р (220V)

Регулятор расхода газа У-30/АР-40-П-01-1Р (220V) — одноступенчатый регулятор для работы с углекислым газом и аргоном. Модель рассчитана на подключение к баллону и стабильную подачу защитного газа в сварочную зону, а встроенный электроподогреватель делает её особенно удобной при работе с CO2, где важно снизить риск обмерзания арматуры и падения расхода.

Назначение

Этот регулятор расхода газа ПТК применяется для подачи и регулирования аргона и углекислого газа при сварочных процессах, где требуется защитная газовая среда. В первую очередь он используется:

• при полуавтоматической сварке MIG/MAG в среде CO2;
• при аргонодуговой сварке TIG с подачей аргона;
• на постах, где используется один тип арматуры для аргона и углекислоты;
• в мастерской, на сервисном участке и при цеховой эксплуатации.

Для полуавтомата регулятор обеспечивает контролируемый расход защитного газа, влияющий на стабильность дуги и качество шва. Для аргонодуговой сварки он подходит как рабочий вариант для базовых задач, где нужен понятный контроль подачи газа без сложной электроники.

Модель не предназначена для кислорода, пропана, ацетилена и других газов, отличающихся по назначению и требованиям к арматуре. Использовать регулятор следует строго по типу газа, для которого он рассчитан.

Характеристики

Регулятор расхода газа У-30/АР-40-П-01-1Р (220V) сочетает параметры, достаточные для большинства типовых сварочных операций с аргоном и углекислотой.

• Редуцирующий газ: углекислый газ / аргон
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м3/ч
• Максимальное давление газа на входе: 20 МПа
• Максимальное рабочее давление: 0,4 МПа
• Давление срабатывания предохранительного клапана: 0,6 МПа
• Напряжение электроподогревателя: 220 В
• Потребляемая мощность: не более 200 Вт
• Присоединение к баллону: радиальное
• Входное соединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное соединение: M16х1,5, ниппель 6/9
• Количество ротаметров: 1

Пропускной способности до 30 л/мин по CO2 и до 40 л/мин по аргону достаточно для большинства ручных и полуавтоматических операций. Такой диапазон покрывает типовые режимы при сварке углеродистых сталей в углекислом газе, а также задачи по сварке нержавеющих сталей и алюминия в аргоне, если используется соответствующий источник и горелка.

Особенности

Конструкция модели ориентирована на повседневную эксплуатацию без избыточной сложности. Это одноступенчатый регулятор, который снижает давление газа из баллона до рабочего уровня и позволяет контролировать подачу на пост.

• Одноступенчатая схема подходит для стандартных сварочных задач и обслуживания одиночного поста.
• Электроподогреватель 220 В особенно полезен при работе с углекислым газом: снижает вероятность обмерзания корпуса и каналов при интенсивном расходе.
• Один ротаметр обеспечивает наглядный контроль расхода газа.
• Предохранительный клапан повышает безопасность работы при превышении допустимого давления.
• Радиальное подключение удобно для распространённых баллонных постов.

Для CO2 наличие подогревателя — практическая функция, а не формальность. При расширении углекислого газа температура узлов снижается, из-за чего без подогрева возможны нестабильный расход, запотевание и обмерзание арматуры. Поэтому такая установка особенно уместна на участке сварки, где полуавтомат работает регулярно и с заметным расходом газа.

Ротаметр позволяет контролировать фактическую подачу газа в понятных единицах, что удобно при наладке режима. Для сварщика это означает более предсказуемую защиту ванны и меньшее количество дефектов, связанных с недостаточной или избыточной подачей газа.

Совместимость

Регулятор совместим с баллонами аргона и углекислоты, имеющими соответствующее присоединение G3/4-B. На выходе предусмотрено подключение через M16х1,5 и ниппель 6/9, что делает модель удобной для включения в стандартную газовую линию сварочного поста.

Его можно использовать:

• с полуавтоматами MIG/MAG, работающими в CO2;
• с TIG-источниками при подаче аргона;
• с универсальными сварочными аппаратами, где применяются разные процессы на одном участке;
• с баллонными постами в мастерской и на производстве.

Для полноценной работы регулятор обычно комплектуют газовыми рукавами подходящего диаметра, а на сварочном посту он используется совместно с горелками MIG или горелками TIG в зависимости от процесса. При организации мобильного рабочего места также полезны тележки для сварочного оборудования, если баллон и источник нужно перемещать по цеху или сервисной зоне.

Если планируется сварка алюминия, важно учитывать не только наличие аргона, но и совместимость всей системы: источника, горелки, расходников и режима подачи газа. Сам регулятор обеспечивает стабильную подачу защитной среды, но итоговый результат зависит от правильно собранного поста в целом.

Безопасность

Регулятор должен использоваться только с теми газами, для которых он предназначен: аргоном и углекислым газом. Применение газовой арматуры не по назначению недопустимо.

• Нельзя использовать кислородный редуктор или регулятор на горючих газах.
• Нельзя применять арматуру для пропана, ацетилена или других газов вместо оборудования для аргона и CO2.
• Для кислородных систем недопустим контакт с маслом и жиром. Хотя данная модель не кислородная, это правило обязательно учитывать при работе с любыми газовыми постами на предприятии.
• После подключения проверяйте герметичность соединений мыльным раствором.
• Перед включением подогревателя необходимо убедиться в исправности питающей сети 220 В и целостности кабеля.
• Эксплуатация должна вестись с исправным баллоном, корректной резьбой и без повреждений корпуса регулятора.

Регулятор расхода газа У-30/АР-40-П-01-1Р (220V) — рациональный выбор для сварочных постов, где требуется простая и понятная настройка подачи аргона или углекислоты. За счёт подогрева, ротаметра и стандартных присоединений модель подходит для ежедневной работы с полуавтоматом или TIG-аппаратом без усложнения обслуживания.
