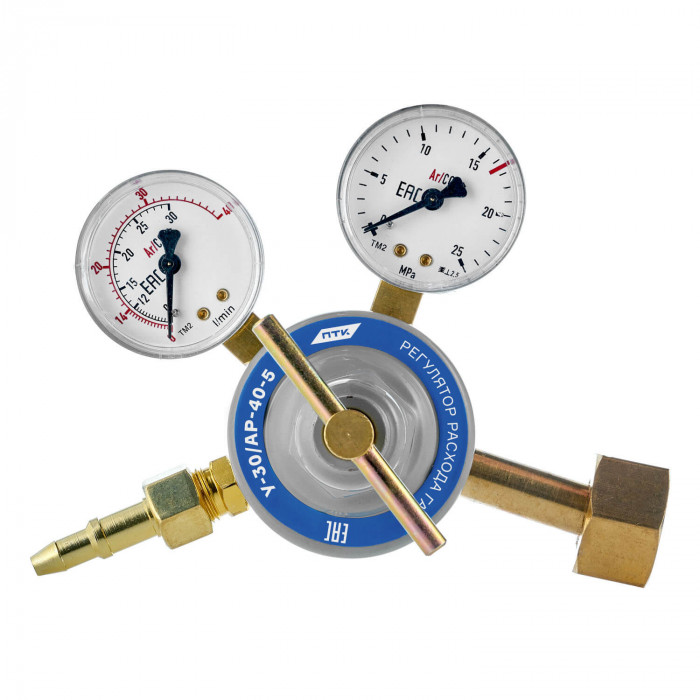

Регулятор расхода газа У-30/АР-40-5

Регулятор расхода газа У-30/АР-40-5 — газовая арматура для работы с аргоном и углекислым газом. Модель применяется для снижения давления газа, поступающего из баллона, и поддержания стабильной подачи на сварочный пост. Это практичный вариант для оснащения полуавтоматической MIG/MAG-сварки и аргонодуговой TIG-сварки на сервисном участке, в мастерской и при повседневной цеховой эксплуатации.

Назначение

Регулятор ПТК рассчитан на два наиболее востребованных защитных газа в сварочном производстве: аргон и углекислый газ. Такая универсальность удобна для участков, где используются разные процессы и требуется одна понятная схема подключения баллонов.

Модель подходит для задач, где необходимо стабильно подавать защитный газ:

• при полуавтоматической сварке MIG/MAG в среде CO2;
• при сварке в смесях на основе аргона, если схема поста соответствует рабочим параметрам регулятора;
• при аргонодуговой сварке TIG с подачей аргона;
• для оснащения сварочных постов, где важна понятная и надёжная настройка расхода газа.

Регулятор расхода газа У-30/АР-40-5 особенно уместен там, где выполняется сварка углеродистых сталей в углекислом газе, нержавеющих сталей в защитной среде и для сварки алюминия в аргоновой среде при использовании соответствующего источника и горелки. Для производственных задач и для мастерской это рабочее решение с базовым функционалом без лишнего усложнения конструкции.

Характеристики

По параметрам модель ориентирована на стандартную эксплуатацию со сварочными баллонами и типовым оборудованием поста.

• Редуцирующий газ: углекислый газ / аргон.
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м3/ч.
• Наибольшее давление газа на входе: 20 МПа.
• Наибольшее рабочее давление газа: 0,4/1,25 МПа.
• Давление срабатывания предохранительного клапана: 0,6 МПа.
• Присоединение к баллону: радиальное.
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B.
• Выходное присоединение: штуцер с гайкой M16х1,5 и ниппель 6/9.

Пропускной способности достаточно для большинства типовых режимов ручной и механизированной сварки в защитных газах. Диапазон расхода позволяет уверенно настраивать подачу как для компактных TIG-горелок, так и для полуавтоматических постов с обычной производительностью. При этом важно учитывать фактическую длину газовой магистрали, состояние шлангов и реальный расход на горелке.

Особенности

Конструкция модели относится к категории редуцирующих регуляторов расхода для сварочных газов. Для повседневной работы важны несколько практических особенностей.

• Одноступенчатая схема редуцирования. Такой формат широко применяется на сварочных постах благодаря простоте, понятной настройке и удобству обслуживания.
• Исполнение для аргона и CO2. Один регулятор можно использовать на участках, где задействованы разные защитные газы.
• Предохранительный клапан. Срабатывает при превышении установленного уровня давления и повышает безопасность эксплуатации.
• Стандартное присоединение. Упрощает подключение к распространённым баллонам и газовым рукавам.
• Бюджетный сегмент. Подходит, когда требуется оснастить рабочее место без избыточных затрат, сохранив базовые рабочие параметры.

Подогреватель для углекислоты в данной комплектации не предусмотрен. Это означает, что при интенсивном расходе CO2, особенно в холодных условиях или при длительной непрерывной работе, нужно учитывать возможное охлаждение арматуры и изменение стабильности подачи. Для обычных режимов на сервисном участке или в мастерской этого регулятора, как правило, достаточно, а для более нагруженных постов иногда дополнительно рассматривают подогрев газа.

Отдельный расходомер в виде прозрачной колбы здесь не заявлен; настройка выполняется по штатной схеме регулятора. Такой вариант привычен для многих сварщиков и не вызывает сложностей при стандартной эксплуатации.

Совместимость

Регулятор совместим с баллонами для аргона и углекислого газа, рассчитанными на подключение через G3/4-B с радиальным присоединением. Выходное соединение M16х1,5 и ниппель 6/9 позволяют подключать типовые газовые рукава для подачи защитного газа к сварочному оборудованию.

Модель подходит для работы со следующими типами оборудования:

• сварочные полуавтоматы MIG/MAG, работающие в среде углекислого газа;
• TIG-источники для аргонодуговой сварки;
• универсальные инверторные установки, где предусмотрена подача защитного газа;
• посты, оснащённые соленоидным клапаном подачи газа внутри аппарата.

При оснащении сварочного места регулятор обычно используется совместно с горелками MIG или горелками TIG, а также с качественными газовыми рукавами, которые выдерживают рабочее давление и обеспечивают герметичность соединений. Для удобного перемещения баллона и источника по участку также часто применяют тележки для сварочного оборудования, особенно если пост используется ежедневно.

Если на производстве параллельно ведутся газопламенные работы, важно разделять арматуру по назначению и не переносить данный регулятор на кислородные или горючие посты. Для резки и нагрева применяются другие типы газовой арматуры и соответствующие резаки, рассчитанные на свой газ и свою схему безопасности.

Безопасность

Регулятор должен использоваться только с теми газами, для которых он предназначен: аргон и углекислый газ. Нельзя устанавливать его на кислород, пропан, ацетилен и другие газы, если это не предусмотрено конструкцией и маркировкой.

• Кислородный редуктор нельзя использовать на горючих газах.
• Редуктор для горючих газов нельзя использовать на кислороде.
• Для кислородной арматуры недопустимы масло и жир, так как это создаёт риск воспламенения.
• Перед началом работы необходимо проверить герметичность соединений мыльным раствором.
• Подключение следует выполнять только на исправный баллон с читаемой маркировкой и рабочей резьбой без повреждений.
• Открывать вентиль баллона нужно плавно, без резких скачков давления.
• Газовый рукав должен быть надёжно зафиксирован на ниппеле и не иметь трещин, надрезов и следов старения.

При корректном подборе по газу и соблюдении правил подключения Регулятор расхода газа У-30/АР-40-5 обеспечивает стабильную подачу защитной среды на сварочный пост. Для небольших и средних по нагрузке участков это рациональный выбор, когда требуется понятная в эксплуатации газовая арматура для аргона и CO2.
