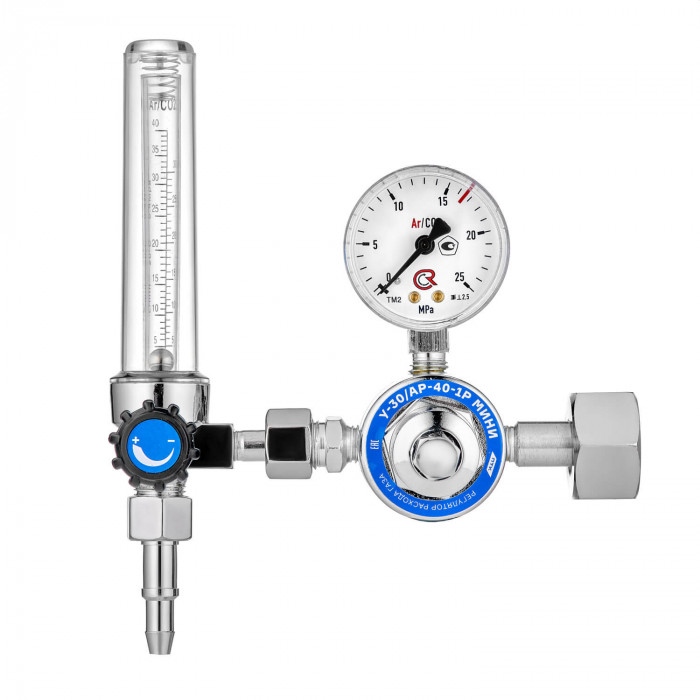

Регулятор расхода газа У-30/АР-40-1Р МИНИ

Регулятор расхода газа У-30/АР-40-1Р МИНИ — компактная одноступенчатая газовая арматура для работы с аргоном и углекислым газом. Модель рассчитана на стабильную подачу защитного газа при сварке и подходит для участков, где важны простое подключение, контроль расхода и аккуратное размещение оборудования.

Назначение

Регулятор ПТК предназначен для понижения давления газа, поступающего из баллона, и поддержания рабочего расхода на выходе. Модель применяется с аргоном и углекислым газом (CO2), поэтому подходит для сварочных процессов, где требуется защитная газовая среда.

Основные сценарии применения:

• Аргонодуговая сварка (TIG) — для подачи аргона при работе с нержавеющей сталью, алюминием и цветными металлами.
• Полуавтоматическая сварка (MIG/MAG) — при использовании углекислого газа или аргона в зависимости от технологии и материала.
• Работа на сервисном участке — при ремонте металлоконструкций, тонколистовых деталей, трубных узлов и корпусных изделий.
• Эксплуатация в мастерской — как рабочий вариант для повседневных сварочных операций с баллонным газом.

Модель не предназначена для кислорода, пропана, ацетилена и других газов, требующих иной конструкции арматуры и других требований по безопасности.

Характеристики

Регулятор расхода газа У-30/АР-40-1Р МИНИ рассчитан на подключение к баллону с высоким входным давлением и обеспечивает контролируемую подачу газа на сварочное оборудование.

• Редуцирующий газ: углекислый газ / аргон.
• Наибольшая пропускная способность: 30/40 л/мин, что соответствует 1,8/2,4 м³/ч.
• Наибольшее давление газа на входе: 20 МПа.
• Наибольшее рабочее давление: 0,4 МПа.
• Давление срабатывания предохранительного клапана: 0,6 МПа.
• Присоединение к баллону: радиальное.
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B.
• Выходное присоединение: штуцер с гайкой M16x1,5 и ниппель 6/9 мм.
• Количество ротаметров: 1.

Диапазона пропускной способности достаточно для большинства типовых задач при TIG-сварке и при работе полуавтоматом в защитном газе. Для аргона это удобно при настройке расхода на горелке в зависимости от диаметра сопла, положения шва и условий в зоне сварки. Для CO2 модель подходит для стандартной подачи газа на участке сварки при сборочных и ремонтных работах.

Особенности

Конструкция выполнена в формате одноступенчатого регулятора, что делает устройство понятным в эксплуатации и удобным для повседневной работы. Такой тип арматуры широко применяется там, где требуется надёжная базовая регулировка без усложнения системы.

• Один ротаметр позволяет визуально контролировать расход газа и точнее настраивать подачу под конкретный процесс.
• Компактное исполнение МИНИ удобно при установке на мобильные посты и в ограниченном рабочем пространстве.
• Предохранительный клапан повышает безопасность при превышении рабочего давления.
• Универсальность по двум газам делает модель практичной для мастерской, где используются и аргонодуговая сварка, и полуавтомат.

Подогреватель для углекислого газа в конструкции не предусмотрен. Это означает, что при умеренных режимах эксплуатации регулятор работает как стандартная арматура для CO2, а при интенсивной длительной сварке, когда возможно переохлаждение газа и обмерзание узлов, стоит учитывать условия работы поста и режим отбора газа из баллона.

Наличие расходомера особенно полезно там, где важно не просто снизить давление, а именно выставить фактический расход. Это актуально для сварки алюминия, нержавеющих сталей и тонколистового металла, где стабильность газовой защиты напрямую влияет на качество шва.

Совместимость

Регулятор совместим с баллонами аргона и углекислоты, имеющими соответствующее присоединение G3/4-B. Радиальная схема подключения удобна для распространённых сварочных постов и стандартной баллонной оснастки.

Модель можно использовать совместно:

• с TIG-источниками и установками для аргонодуговой сварки;
• с MIG/MAG-полуавтоматами, работающими на CO2 или аргоне в зависимости от технологической карты;
• с компактными и мобильными постами для производственных задач и выездного ремонта;
• с газовыми рукавами под ниппель 6/9 мм и стандартной сварочной газовой обвязкой.

На практике регулятор ПТК хорошо встраивается в комплект оборудования, где вместе с источником применяются горелки TIG для аргона или горелки MIG при работе полуавтоматом в защитном газе. Для корректного монтажа и стабильной эксплуатации также важны качественные газовые рукава, рассчитанные на соответствующий тип газа и рабочее давление.

Если на участке используется полуавтоматическая сварка, расход газа следует подбирать с учётом диаметра проволоки, конструкции горелки и условий вентиляции. При TIG-процессе настройка зависит от размера сопла, вылета вольфрамового электрода и материала детали.

Безопасность

Важно: регулятор должен использоваться только с теми газами, для которых он предназначен — в данном случае с аргоном и углекислым газом. Применение арматуры не по назначению недопустимо.

• Не подключайте этот регулятор к кислороду, пропану, ацетилену и другим газам, для которых требуются иные типы редукторов.
• Кислородный редуктор нельзя использовать на горючих газах, а арматуру для горючих газов нельзя применять на кислороде.
• Для кислородного оборудования запрещено использовать масло и жир на резьбах, прокладках и соединениях. Это правило относится ко всей кислородной арматуре без исключений.
• После подключения обязательно проверяйте герметичность соединений мыльным раствором.
• Не допускайте ударов по корпусу, загрязнения штуцеров и эксплуатации с повреждёнными уплотнениями.
• Открывайте вентиль баллона плавно, без резкого скачка давления.

При правильном подборе газа и соблюдении правил подключения Регулятор расхода газа У-30/АР-40-1Р МИНИ обеспечивает понятную настройку подачи и подходит как для оснащения небольшого поста, так и для ежедневной работы на сварочном участке.
