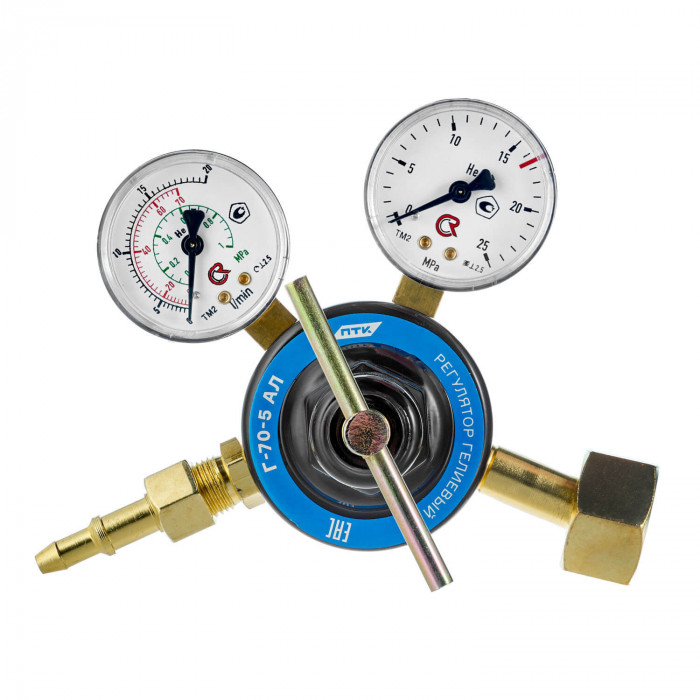

Регулятор расхода газа Г-70-5 АЛ

Регулятор расхода газа Г-70-5 АЛ — газовая арматура для работы с гелием, предназначенная для понижения давления газа из баллона и стабильной подачи на сварочный пост. Модель применяется там, где требуется контролируемый расход инертного газа при аргонодуговой сварке (TIG) и в других технологических процессах с использованием гелия.

Назначение

Регулятор ПТК используется с гелием и рассчитан именно на этот газ. Он обеспечивает снижение высокого баллонного давления до рабочего уровня и позволяет точно подавать газ к оборудованию. Такое решение подходит для сварочных участков, сервисных постов и мастерской, где ведутся работы с инертной защитной средой.

Модель востребована в процессах:

• при аргонодуговой сварке (TIG), когда гелий применяется как защитный газ или как часть газовой смеси;
• при полуавтоматической сварке (MIG/MAG) в специальных технологических задачах, где требуется инертная среда;
• в лабораторной и производственной подаче гелия к оборудованию, чувствительному к стабильности расхода.

Регулятор расхода газа Г-70-5 АЛ не предназначен для универсального применения со всеми газами. Для аргона, углекислоты, кислорода, пропана, ацетилена и сварочных смесей необходимо использовать арматуру, рассчитанную именно на соответствующий газ и тип присоединения.

Характеристики

По рабочим параметрам этот регулятор ориентирован на стандартную эксплуатацию с баллонным гелием и подходит для производственных задач, где важны понятные настройки и стабильная подача газа.

• Редуцирующий газ: гелий
• Наибольшая пропускная способность: 70 л/мин (4,2 м3/ч)
• Наибольшее давление газа на входе: 20 МПа
• Наибольшее рабочее давление: 0,35 МПа
• Давление срабатывания предохранительного клапана: 0,6 МПа
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: M16x1,5, ниппель 6/9

Пропускная способность до 70 л/мин позволяет использовать регулятор не только на стандартных постах, но и в режимах, где требуется повышенный расход защитного газа. Это актуально, например, для некоторых задач по сварке алюминия, цветных металлов и толстостенных изделий, где гелий помогает улучшить тепловложение и формирование шва.

Особенности

Конструкция модели относится к одноступенчатому типу. Для повседневной цеховой эксплуатации это практичный вариант: регулятор компактен, прост в подключении и не требует сложной настройки. Он выполняет базовую задачу — снижает давление газа из баллона до рабочего уровня и поддерживает подачу в пределах параметров, необходимых для сварочного процесса.

Ключевые особенности модели:

• исполнение под гелий, без универсализации под другие газы;
• достаточный диапазон пропускной способности для большинства стандартных сварочных операций;
• предохранительный клапан для защиты от превышения давления;
• радиальное подключение к баллону, удобное для типовой компоновки поста;
• алюминиевое исполнение, снижающее нагрузку на баллонный узел при ежедневной работе.

Подогреватель здесь не требуется, поскольку он обычно актуален для углекислотных редукторов при интенсивном расходе CO2. Расходомер в классическом прозрачном исполнении колбы у данной модели не является определяющим элементом конструкции: основной акцент сделан на регулировании и подаче газа с заданной пропускной способностью.

Совместимость

Регулятор расхода газа Г-70-5 АЛ совместим с гелиевыми баллонами, имеющими соответствующее входное присоединение G3/4-B. На выходе предусмотрено подключение через M16x1,5 и ниппель 6/9, что позволяет интегрировать устройство в стандартную газовую линию сварочного поста.

Модель подходит для работы с оборудованием, где используется подача защитного газа:

• с TIG-источниками для ручной аргонодуговой сварки;
• с MIG/MAG-аппаратами в специальных режимах с инертным газом;
• с установками для производственных задач, где требуется стабильная подача гелия.

При комплектации поста вместе с регулятором обычно используют горелки TIG, если речь идёт о точной аргонодуговой сварке, а также газовые рукава и кабели и разъёмы для полноценного подключения оборудования на участке сварки. Корректно подобранная оснастка снижает риск утечек и упрощает обслуживание линии подачи газа.

Безопасность

Важно: регулятор должен использоваться только с тем газом, для которого он предназначен, то есть с гелием. Нельзя устанавливать один и тот же редуктор или регулятор на кислород, горючие газы, углекислоту, пропан, ацетилен или газовые смеси, если конструкция и маркировка этого не предусматривают.

• Кислородный редуктор нельзя применять на горючем газе.
• Арматуру для горючих газов нельзя использовать на кислороде.
• Для кислородного оборудования недопустим контакт с маслом и жиром.
• После подключения необходимо проверять герметичность соединений мыльным раствором.
• Перед началом работы следует убедиться в исправности резьб, прокладок, штуцеров и предохранительных элементов.
• Открывать вентиль баллона нужно плавно, без резких скачков давления.

Если регулятор применяется на сварочном посту, важно регулярно осматривать состояние соединений, газового рукава и арматуры. Это особенно актуально при интенсивной эксплуатации, когда оборудование постоянно переставляется между баллонами или рабочими местами. Регулятор ПТК в таком случае остаётся надёжным рабочим вариантом для мастерской и для цеховой эксплуатации, где требуется подача гелия с понятными и стабильными параметрами.
