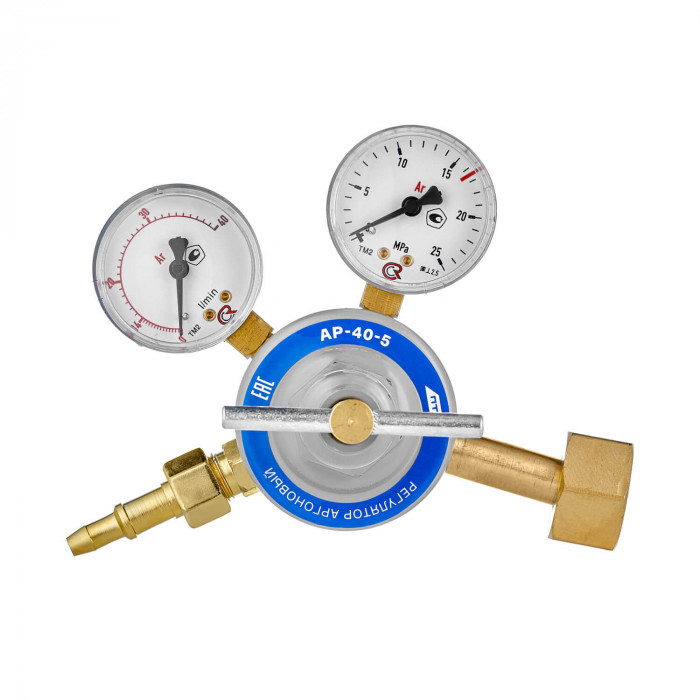

Регулятор расхода газа АР-40-5

Регулятор расхода газа АР-40-5 — газовая арматура для работы с аргоном, предназначенная для понижения давления газа из баллона и стабильной подачи защитной среды в зону сварки. Модель ПТК подходит для аргонодуговой сварки TIG и других процессов, где требуется контролируемый расход инертного газа при ежедневной эксплуатации на сервисном участке, в мастерской или на участке сварки.

Назначение

Регулятор расхода газа АР-40-5 рассчитан на аргон и применяется там, где важно поддерживать устойчивую подачу защитного газа без резких колебаний. Основная сфера использования — аргонодуговая сварка (TIG), включая работы по нержавеющей стали, цветным металлам и для сварки алюминия. Также регулятор может использоваться в технологических операциях, где аргон подаётся как защитная или продувочная среда.

Устройство выполняет сразу две задачи:

• снижает высокое давление газа в баллоне до рабочего уровня;
• позволяет настроить и удерживать необходимый расход аргона на выходе.

Такая схема особенно востребована при работе с TIG-источниками, где качество газовой защиты напрямую влияет на внешний вид шва, глубину проплавления и отсутствие пор. Для цеховой эксплуатации и для производственных задач это важный элемент газовой линии, от которого зависит повторяемость результата.

Характеристики

Модель рассчитана на подключение к аргоновому баллону и обеспечивает параметры, достаточные для большинства стандартных сварочных операций.

• Редуцирующий газ: аргон.
• Наибольшая пропускная способность: 40 л/мин, или 2,4 м3/ч.
• Наибольшее давление газа на входе: 20 МПа.
• Наибольшее рабочее давление: 1,25 МПа.
• Давление срабатывания предохранительного клапана: 1,6 МПа.
• Присоединение к баллону: радиальное.
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B.
• Выходное присоединение: M16x1,5, ниппель 6/9.

Пропускной способности до 40 л/мин достаточно для широкого круга задач: от ручной TIG-сварки тонколистовых деталей до работы с более крупными горелками при повышенном расходе газа. Это делает регулятор удобным выбором как для мастерской, так и для постоянной работы в производственной среде.

Особенности

АР-40-5 относится к одноступенчатым регуляторам расхода газа. Такая конструкция широко применяется в бюджетном и рабочем сегменте благодаря понятной настройке, ремонтопригодности и достаточной точности для большинства стандартных режимов сварки.

• Одноступенчатая схема редуцирования подходит для типовых TIG-процессов и повседневной эксплуатации.
• Исполнение для аргона исключает ошибки при подборе газовой арматуры под конкретную среду.
• Предохранительный клапан повышает безопасность при превышении рабочего давления.
• Стандартные присоединительные размеры упрощают установку в обычную баллонную обвязку.

В этой модели не требуется подогреватель, поскольку он актуален прежде всего для углекислоты CO2, где возможно обмерзание при интенсивном отборе газа. Для аргона такая опция обычно не нужна. По своему назначению АР-40-5 ориентирован именно на стабильную подачу инертного газа без усложнения конструкции.

При подборе газовой арматуры для TIG-сварки важно учитывать не только максимальный расход, но и удобство подключения, совместимость со шлангом и тип используемой горелки. В этом отношении регулятор ПТК закрывает базовые потребности участка без избыточного функционала.

Совместимость

Регулятор расхода газа АР-40-5 совместим с аргоновыми баллонами, имеющими стандартное присоединение под гайку G3/4-B и радиальную схему подключения. На выходе предусмотрено соединение M16x1,5 с ниппелем 6/9, что позволяет подключать типовые газовые рукава в составе сварочного поста.

Модель применяется совместно с:

• TIG-аппаратами для ручной аргонодуговой сварки;
• универсальными инверторными источниками с режимом TIG Lift или HF;
• установками для работ по нержавеющей стали, меди, титану и алюминиевым сплавам;
• оборудованием, где аргон используется как защитный газ для производственных задач.

Для полноценной комплектации поста вместе с регулятором обычно подбирают горелки TIG, газовые рукава и кабели и разъёмы под конкретный источник. Если аргон используется не только при сварке, но и в смежных операциях газоподачи, важно заранее проверить соответствие выходного штуцера и рабочего давления подключаемому оборудованию.

Безопасность

Важно: регулятор должен использоваться только с тем газом, для которого он предназначен. АР-40-5 рассчитан на аргон. Нельзя устанавливать аргоновый регулятор на кислород, пропан, ацетилен, углекислоту или газовые смеси без подтверждённой совместимости по конструкции и присоединительным параметрам.

• Кислородный редуктор нельзя использовать на горючих газах.
• Арматуру для горючих газов нельзя применять на кислороде.
• Для кислородного оборудования недопустим контакт с маслом и жиром.
• После монтажа все соединения необходимо проверять на утечки мыльным раствором.
• Перед подключением следует убедиться в исправности резьбы, прокладок и штуцеров.
• Открывать вентиль баллона нужно плавно, без резких скачков давления.

Корректно подобранный и правильно установленный регулятор расхода обеспечивает стабильную защиту сварочной ванны, снижает риск перерасхода аргона и помогает поддерживать устойчивый технологический режим при ежедневной работе.
