Редуктор углекислотный УР-6-5 АЛ

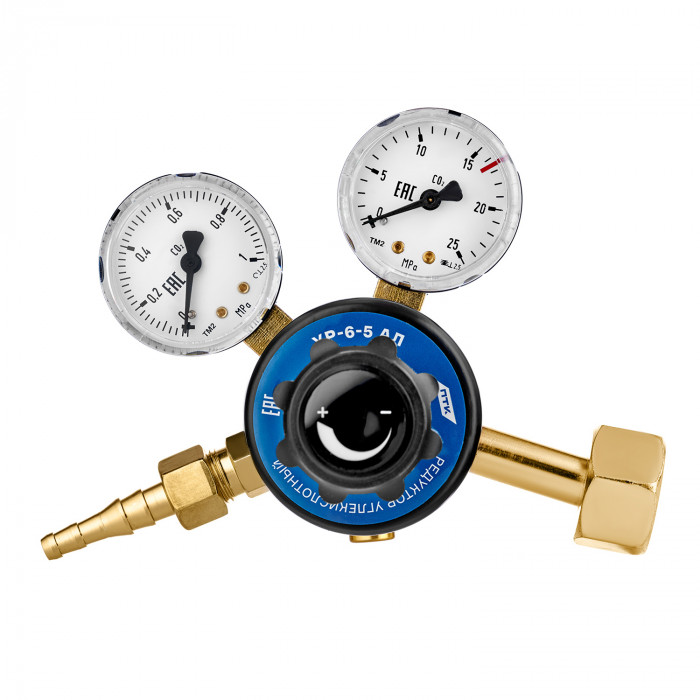

Редуктор углекислотный УР-6-5 АЛ ПТК — компактная газовая арматура для работы с углекислым газом (CO2). Модель применяется для понижения давления газа, поступающего из баллона, и поддержания стабильного рабочего давления при сварке, где требуется контролируемая подача углекислоты.

Назначение

Редуктор предназначен именно для углекислого газа и используется в тех процессах, где CO2 выступает защитной средой. В первую очередь это полуавтоматическая сварка MIG/MAG углеродистых и низколегированных сталей, а также ряд технологических операций на сварочном участке, где нужна стабильная подача углекислоты из баллона.

УР-6-5 АЛ подходит для оснащения постов полуавтоматической сварки в мастерской, на сервисном участке и при цеховой эксплуатации. Его ставят на баллоны с CO2 при работе с компактными и стандартными сварочными источниками, где важны простота подключения, понятная настройка и достаточная пропускная способность для типовых режимов.

Для сварки алюминия такой редуктор не применяется, так как там обычно используют аргон или газовые смеси другого состава. Для кислорода, пропана, ацетилена и инертных газов необходима соответствующая специализированная арматура под конкретный газ.

Характеристики

Редуктор углекислотный УР-6-5 АЛ рассчитан на стандартные параметры, востребованные в повседневной эксплуатации сварочного поста.

• Редуцирующий газ: углекислый газ (CO2)
• Наибольшая пропускная способность: 6 м3/ч
• Максимальное давление на входе: 20 МПа (200 кгс/см2)
• Максимальное рабочее давление: 0,35 МПа (3,5 кгс/см2)
• Давление срабатывания предохранительного клапана: 0,6 МПа (6,0 кгс/см2)
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: M16x1,5, ниппель 6/9

Если перевести максимальную пропускную способность в более привычный для сварщика формат, 6 м3/ч соответствуют примерно 100 л/мин. Это верхний предел пропускания редуктора, а реальный расход на посту выставляют под конкретную задачу. Для большинства режимов полуавтоматической сварки фактический расход будет заметно ниже и определяется типом горелки, диаметром проволоки, режимом переноса металла, условиями в помещении и наличием сквозняков.

Рабочее давление до 0,35 МПа позволяет уверенно использовать редуктор в составе стандартной схемы подачи защитного газа на полуавтомат. Выходное подключение с ниппелем 6/9 удобно для присоединения газового рукава соответствующего типоразмера.

Особенности

По своей конструкции УР-6-5 АЛ относится к практичным решениям для базовой регулировки давления углекислоты на сварочном посту. Это рабочий вариант для тех случаев, когда требуется надёжно подключить баллон CO2 к оборудованию без избыточной сложности.

• Исполнение для CO2: редуктор рассчитан на работу именно с углекислым газом и соответствующими присоединительными размерами.
• Одноступенчатая схема: типовое решение для повседневной эксплуатации, когда важны простота, ремонтопригодность и понятная настройка.
• Предохранительный клапан: повышает безопасность системы при превышении допустимого давления на выходе.
• Компактный формат: редуктор удобно размещается на баллоне и не перегружает пост лишней арматурой.
• Бюджетный сегмент: рациональный выбор для оснащения отдельных рабочих мест, учебных постов и вспомогательных участков.

В данной конфигурации модель выполняет функцию именно редуктора давления. Это не расходомер с прозрачной колбой и не регулятор расхода газа для тонкой индикации в литрах в минуту. На практике такой тип арматуры часто выбирают там, где оператор ориентируется на рабочие настройки поста, опыт эксплуатации и стабильность подачи газа в типовых режимах.

Для углекислоты в ряде условий может применяться подогреватель газа, особенно при интенсивном расходе и длительной непрерывной работе, когда возможно обмерзание арматуры. Сам редуктор УР-6-5 АЛ не является подогревателем, поэтому при высоких нагрузках вопрос дополнительного обогрева следует рассматривать отдельно.

Совместимость

Редуктор совместим с углекислотными баллонами, имеющими стандартное подключение под резьбу G3/4-B, и подходит для подключения к полуавтоматам, использующим CO2 в качестве защитного газа. Его применяют с бытовыми, полупрофессиональными и промышленными источниками MIG/MAG, если на посту организована подача углекислоты через газовый рукав на сварочную горелку.

Модель уместна в составе оборудования для сварки стали в мастерской, на участке ремонта металлоконструкций, в кузовных работах и при решении производственных задач, где используется обычная углекислота без смесевого газа.

При комплектации поста вместе с редуктором обычно подбирают газовые рукава подходящего диаметра, горелки MIG под нужную нагрузку и длину, а также контактные наконечники под применяемую проволоку. Такой набор обеспечивает корректную подачу газа и стабильную работу полуавтомата при ежедневной эксплуатации.

Если на предприятии используются не только сварочные посты, но и газопламенное оборудование, важно разделять арматуру по типу газа и назначению. Для резаков и другой газовой оснастки применяются свои схемы подключения и свои типы редукторов.

Безопасность

Редуктор должен использоваться только с тем газом, для которого он предназначен. УР-6-5 АЛ рассчитан на углекислый газ. Применение его с кислородом, пропаном, ацетиленом, аргоном или газовыми смесями без прямого допуска недопустимо.

Кислородный редуктор нельзя устанавливать на горючий газ, а редуктор горючего газа — на кислород. Это базовое правило промышленной безопасности, которое исключает ошибки при эксплуатации газовой арматуры.

После подключения редуктора необходимо проверить герметичность всех соединений. Для этого используют мыльный раствор, который наносят на резьбовые и штуцерные соединения. Появление пузырей указывает на утечку и требует немедленного устранения проблемы до начала работы.

Баллон при эксплуатации должен быть надёжно закреплён. Открывать вентиль следует плавно, без рывков. Нельзя допускать механических ударов по редуктору, перегибов газового рукава и работы с повреждёнными уплотнениями.

Для кислородной арматуры категорически запрещены масло и жир, поскольку они могут привести к опасной реакции в кислородной среде. Хотя данная модель предназначена для CO2, правило чистоты газового оборудования также остаётся обязательным: резьбы, уплотнения и присоединительные поверхности должны быть чистыми, без загрязнений и посторонних веществ.

Редуктор углекислотный УР-6-5 АЛ оправдан там, где нужен понятный и компактный узел регулирования давления CO2 для стандартного сварочного поста. Для мастерской, учебного класса, сервисного участка и повседневной работы с полуавтоматом это функциональное решение с типовыми присоединениями и параметрами, достаточными для большинства задач по сварке стали.
