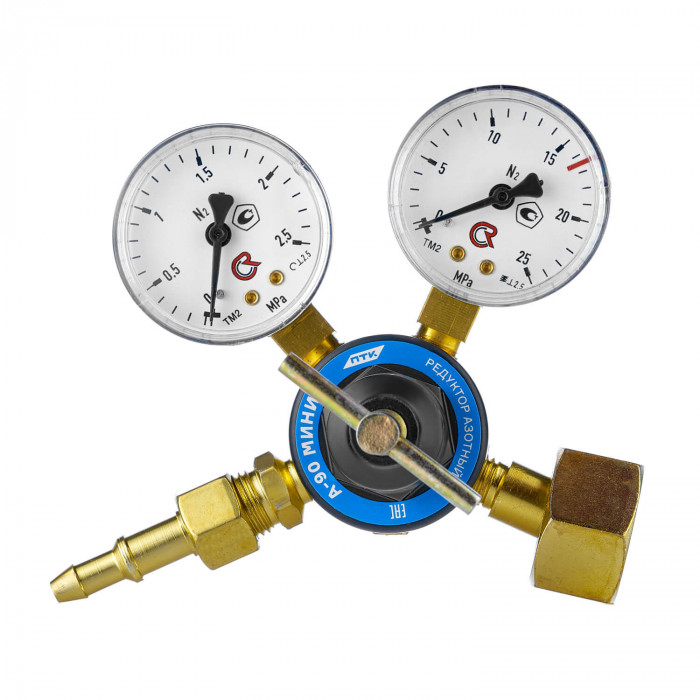

Редуктор азотный А-90 МИНИ

Редуктор азотный А-90 МИНИ ПТК — компактный баллонный редуктор для работы с азотом. Модель предназначена для понижения высокого давления газа, поступающего из баллона, до стабильного рабочего уровня и поддержания заданных параметров на выходе. Такой редуктор подходит для участков, где требуется аккуратная подача азота при ежедневной эксплуатации, в том числе для сервисного участка, мастерской и производственных задач.

Назначение

Редуктор рассчитан только на азот. Он применяется в системах, где требуется безопасно и стабильно снизить баллонное давление до рабочего значения для дальнейшей подачи газа к оборудованию или в технологическую линию.

Азотный редуктор используют в различных производственных и сервисных процессах: при продувке, опрессовке, технологической подаче инертного газа, а также в операциях, связанных со сварочным производством и обслуживанием оборудования. На участке сварки азот может применяться как вспомогательный газ в отдельных технологических задачах, хотя сам редуктор не предназначен для аргона, углекислоты, кислорода, пропана, ацетилена и защитных смесей.

Важно учитывать специализацию арматуры по типу газа:

• для аргона используют аргоновые редукторы и регуляторы расхода;
• для CO2 — углекислотные модели, при необходимости с подогревом;
• для кислорода — кислородные редукторы с соответствующим присоединением;
• для пропана и ацетилена — отдельную газовую арматуру для горючих газов;
• для газовых смесей — редукторы, рассчитанные на соответствующий состав и режим работы.

Редуктор азотный А-90 МИНИ выбирают там, где нужен компактный и понятный в эксплуатации источник регулирования давления азота без избыточной сложности конструкции.

Характеристики

Модель выполнена в компактном формате и рассчитана на подключение к стандартному азотному баллону с радиальным присоединением.

• Редуцирующий газ: азот
• Наибольшее давление газа на входе: 20 МПа
• Наибольшее рабочее давление на выходе: 1,25 МПа
• Давление срабатывания предохранительного клапана: 1,6 МПа
• Наибольшая пропускная способность: 50 м3/ч
• Присоединение к баллону: радиальное
• Входное присоединение: накидная гайка с внутренней резьбой G3/4-B
• Выходное присоединение: M16x1,5, ниппель 6/9

По расходу модель рассчитана на достаточно уверенную подачу газа для типовых технологических операций. Если перевести максимальную пропускную способность в более привычный формат, 50 м3/ч соответствуют примерно 833 л/мин. Это не означает, что редуктор всегда работает на таком расходе, но показывает его запас по пропускной способности.

Выходное давление до 1,25 МПа позволяет использовать редуктор в системах, где требуется не просто минимальная подача, а полноценное рабочее давление для технологического применения азота. Наличие предохранительного клапана повышает безопасность работы при отклонениях режима.

Особенности

ПТК А-90 МИНИ относится к категории одноступенчатых редукторов. Для большинства стандартных задач этого достаточно: конструкция остаётся простой, обслуживание — понятным, а настройка рабочего давления не вызывает сложностей у персонала.

• Компактное исполнение. Удобно для мобильного применения, установки на баллон в ограниченном пространстве и использования там, где важна небольшая арматура без громоздкого корпуса.
• Одноступенчатое редуцирование. Практичный вариант для цеховой эксплуатации, сервисных работ и технологических операций без повышенных требований к сверхточной стабилизации на двух ступенях.
• Предохранительный клапан. Защищает выходную линию при превышении допустимого давления.
• Стандартное резьбовое подключение. Упрощает подбор шланговой обвязки и подключение к потребителю газа.

В этой модели не предусмотрены расходомер и подогреватель. Это нормально для азотного редуктора такого класса. Подогрев обычно актуален для углекислотной арматуры, где важно исключать переохлаждение и обмерзание при интенсивном расходе CO2. Расходомер чаще нужен там, где критично контролировать именно литры в минуту, например в защитных газах для сварки TIG или полуавтоматической MIG/MAG сварки. Для азота в ряде задач приоритетом является именно регулирование давления.

Совместимость

Редуктор совместим с азотными баллонами, имеющими соответствующее присоединение G3/4-B. Выходная часть с резьбой M16x1,5 и ниппелем 6/9 позволяет подключать его к шланговым линиям и оборудованию, рассчитанному на подачу азота под регулируемым давлением.

Такой регулятор давления подходит для подключения к различным потребителям газа:

• технологическим постам подачи азота;
• оборудованию для продувки и опрессовки;
• сервисным и производственным линиям, где используется инертный газ;
• отдельным установкам в мастерской и на производстве.

Если азот используется в составе общего оснащения сварочного участка, вместе с редуктором обычно подбирают газовые рукава, кабели и разъёмы для организации рабочего поста, а также тележки для сварочного оборудования для удобного перемещения баллона и аппаратуры. При комплектации соседних постов сварки также могут потребоваться горелки TIG или горелки MIG, но для них необходимо применять соответствующую газовую арматуру под конкретный защитный газ.

Безопасность

Редуктор должен использоваться только с тем газом, для которого он предназначен — с азотом. Нельзя устанавливать азотный редуктор на кислород, аргон, углекислоту, пропан, ацетилен или газовые смеси без прямого допуска производителя.

• Кислородный редуктор нельзя использовать на горючих газах.
• Редуктор для горючих газов нельзя применять на кислороде.
• Газовая арматура должна соответствовать типу газа, давлению и присоединительным размерам.

Для кислородного оборудования особенно важно исключить контакт с маслом и жиром: такие загрязнения на кислородной арматуре недопустимы. Хотя данная модель рассчитана на азот, общее правило чистоты газовой арматуры также обязательно — резьбы, штуцеры и уплотнительные поверхности должны оставаться чистыми, без загрязнений и механических повреждений.

Перед началом работы рекомендуется:

• проверить состояние резьбы и уплотнений;
• убедиться в правильности подключения к баллону и выходной линии;
• открывать вентиль баллона плавно, без резких скачков давления;
• контролировать рабочее давление в допустимом диапазоне;
• проверять герметичность соединений мыльным раствором, а не открытым пламенем.

Редуктор азотный А-90 МИНИ ПТК — рабочий вариант для тех случаев, когда требуется компактная и понятная в эксплуатации газовая арматура для подачи азота на производстве, в мастерской или на сервисном участке.
