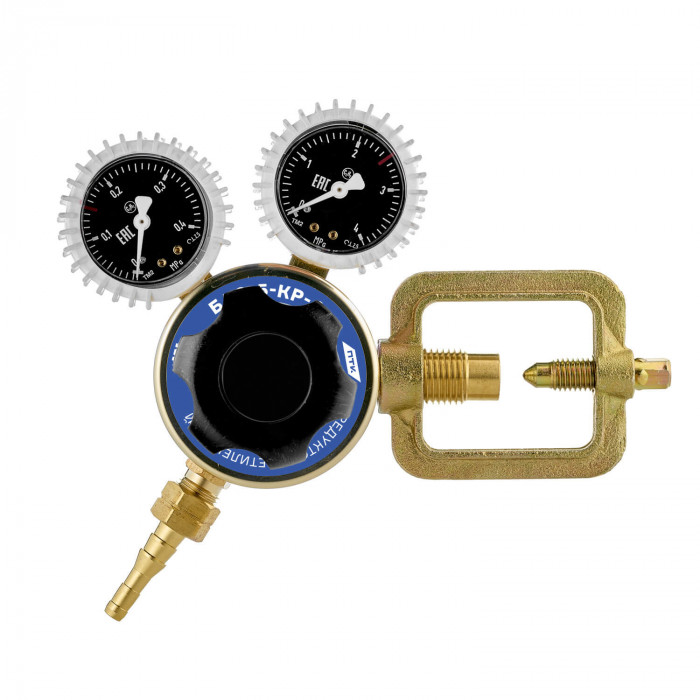

Редуктор ацетиленовый БАО-5-КР-4

Редуктор ацетиленовый БАО-5-КР-4 — газовая арматура для понижения давления ацетилена, поступающего из баллона, и поддержания стабильного рабочего давления на выходе. Модель рассчитана на работу именно с ацетиленом и применяется там, где требуется надёжная подача горючего газа для газосварки, пайки, нагрева и кислородно-ацетиленовой резки.

Назначение

Ацетиленовый редуктор ПТК предназначен для подключения к ацетиленовому баллону и подготовки газа к дальнейшей подаче в сварочный или газопламенный пост. Его задача — снизить высокое баллонное давление до безопасного и удобного рабочего уровня, подходящего для стабильной эксплуатации оборудования.

Редуктор используется в составе постов для следующих процессов:

• газовая сварка сталей и цветных металлов;
• пайка твёрдыми и мягкими припоями;
• локальный нагрев металла;
• кислородно-ацетиленовая резка;
• ремонтные и монтажные работы на сервисном участке и в мастерской.

Модель ориентирована на повседневные задачи, где требуется понятная настройка, стандартное подключение и работа с умеренным расходом газа. Это практичный вариант для небольших производств, коммунальных служб, ремонтных бригад и учебных мастерских.

Характеристики

Редуктор ацетиленовый БАО-5-КР-4 рассчитан на типовые параметры ацетиленового поста и обеспечивает корректную работу с баллонным газом при соблюдении требований по эксплуатации.

• Редуцирующий газ: ацетилен.
• Наибольшее давление газа на входе: 2,5 МПа.
• Наибольшее рабочее давление на выходе: 0,15 МПа.
• Наибольшая пропускная способность: 5 м3/ч.
• Эквивалентный расход: до 5000 л/ч, или примерно до 83 л/мин.
• Присоединение к баллону: радиальное.
• Входное присоединение: прижимной винт M10x1,5.
• Выходное присоединение: штуцер с гайкой M16x1,5LH и ниппель 6/9.

Левая резьба на выходе соответствует требованиям для горючих газов и помогает исключить ошибочное подключение арматуры, не предназначенной для ацетилена. Это важный конструктивный элемент для безопасной организации газового поста.

Особенности

По своей конструкции БАО-5-КР-4 относится к редукторам для стандартных ацетиленовых задач. Для такого оборудования ключевыми являются стабильность выходного давления, корректная работа с горючим газом и совместимость с типовой газопламенной оснасткой.

• Исполнение для ацетилена. Материалы и схема подключения рассчитаны именно на этот газ.
• Одноступенчатое редуцирование. Подходит для большинства повседневных работ без избыточного усложнения конструкции.
• Стандартное выходное соединение. Удобно при подключении газовых рукавов и постовой арматуры.
• Компактная компоновка. Редуктор удобно использовать на стационарном и передвижном посту.
• Бюджетный сегмент. Рациональный выбор для организаций, которым нужен рабочий редуктор без переплаты за избыточные функции.

Для ацетиленовых редукторов не требуется подогреватель, как у некоторых решений для углекислоты, и здесь не применяется расходомер, характерный для защитных газов в MIG/MAG- и TIG-сварке. Основной контролируемый параметр в данном случае — давление и стабильность подачи горючего газа к потребителю.

Совместимость

Редуктор рассчитан на установку на ацетиленовые баллоны с соответствующим типом присоединения и используется в составе газосварочных и газорезательных комплектов. Он совместим с оборудованием, где ацетилен подаётся через стандартный газовый рукав к горелке или резаку.

На практике модель применяют совместно:

• с газосварочными горелками для сварки, пайки и нагрева;
• с резаками для кислородно-ацетиленовой резки металла;
• с газовыми рукавами подходящего диаметра;
• с огнепреградителями для повышения безопасности поста.

При комплектации рабочего места также стоит учитывать состояние соединительной арматуры и шлангов. Для мобильного поста полезны исправные газовые рукава нужной длины, а для операций резки и нагрева — подходящие резаки и сопутствующая оснастка. Если работы ведутся регулярно, имеет смысл дополнить пост средствами индивидуальной защиты, включая защитные очки.

Безопасность

Редуктор должен использоваться только с тем газом, для которого он предназначен. БАО-5-КР-4 рассчитан исключительно на ацетилен. Устанавливать его на кислород, аргон, углекислоту, пропан или газовые смеси нельзя.

Кислородный редуктор запрещено применять на горючих газах, а редуктор для горючего газа — на кислороде. Различия касаются не только резьб и присоединений, но и требований к материалам, конструкции и безопасности.

При эксплуатации газовой арматуры соблюдают базовые правила:

• перед подключением убедиться в исправности резьбы, штуцеров и уплотняющих элементов;
• открывать вентиль баллона плавно, без резких рывков;
• не допускать ударов по редуктору и механических повреждений корпуса;
• проверять герметичность соединений мыльным раствором;
• не использовать открытое пламя для поиска утечек;
• следить за состоянием газового рукава и надежностью его крепления на ниппеле;
• не работать при наличии запаха газа или подозрении на негерметичность.

Отдельно важно помнить об общем правиле газовой безопасности: масло и жир недопустимы на кислородной арматуре. Хотя данный редуктор ацетиленовый, на участке сварки и резки часто одновременно используются разные газы, поэтому персонал должен чётко разделять оснастку по назначению и не допускать путаницы при подключении.

Редуктор ацетиленовый БАО-5-КР-4 подходит для оснащения постов газопламенной обработки, где требуется стабильная подача ацетилена, стандартное подключение и понятная эксплуатация при ежедневной работе.
